智能天線技術及其發展
智能天線是能通過調整接收或發射特性來增強天線性能的一種天線。通信系統中,采用智能天線的目的主要有以下3點: ①通過提供最佳增益來增強接收信號; ②通過控制天線零點來抑制干擾; ③利用空間信息增大信道容量。
最早的智能天線是出現在20世紀50年代的旁瓣對消天線,這種天線包含一個用于接收有用信號的高增益天線和一個或幾個用于抑制旁瓣的低增益、寬波束天線,如圖1所示。將幾個這樣的環路組合成陣列天線,就構成自適應天線。
隨著陣列信號處理技術的發展,與智能天線有關的術語也越來越多。智能天線( intelligent antenna) 、相控陣(phased arrays) 、空分多址( SDMA) 、空間處理( spatial p rocessing) 、數字波束形成( digitalbeamforming) 、自適應天線系統( adap tive antennasystem)等不同的說法,反映了智能天線系統技術的多個不同的方面[ 3 ] 。但總的來說,智能天線主要包含兩類:開關波束系統和自適應陣列系統。兩者中,只有自適應陣列系統能夠在為有用信號提供最佳增益的同時,識別、跟蹤和最小化干擾信號。
圖1:用于旁瓣對消的單Howells-Applebaum環路
早期智能天線的研究主要集中在軍事領域,尤其是雷達領域,目的是在復雜的電磁環境中有效地識別和跟蹤目標。隨后,智能天線在信道擴容和提高通信質量等方面具備的獨特優勢吸引了眾多的專家學者,日本、歐洲和美國的許多研究機構都相繼開展了針對智能天線的眾多研究計劃,這也為智能天線的迅猛發展奠定了基礎。
日本的智能天線發展
日本最早開始智能天線的研究是在20世紀70年代。到1987年,研究人員已經指出基于最小均方誤差(MMSE)準則的自適應天線能夠減小多徑衰落 ,因而可以用于高速移動通信應用中。自此,日本學者展開了大量的針對移動通信環境的智能天線研究,包括自適應處理算法、數字波束形成方案、WCDMA中的多址干擾抑制方法,以及基站和移動終端上分別適用的智能天線類型等等。其中,較早的有日本郵政電信部通信研究實驗室的智能天線系統和NTT - DoCoMo 公司研制的用于3G的UMTSW - CDMA體制的智能天線實驗系統。前者工作于1. 5 GHz,針對TDMA方式采用GMSK調制,數碼率可達256 kbp s。系統利用4陣元天線進行多徑時延對消以消除多徑衰落,權值更新采用恒模算法(CMA) 。在東京進行的實驗表明自適應天線技術在無線高速數據傳輸和存在選擇衰落的情況下仍能很好地對消多徑時延信號。后者則采用2D- RAKE接收機結合最小均方誤差(MMSE)自適應波束形成算法進行處理。實驗系統有3個小區基站用以評估切換和其他的網絡功能。實驗結果表明,就平均誤碼率(BER)而言,智能天線比空間分集有明顯改善。
此外,日本ATR光電通信研究所也研制了基于波束空間處理方式的多波束智能天線。天線陣元布局為間距半波長的16陣元平面方陣,射頻工作頻率是1. 545 GHz。陣元組件接收信號在經過低噪聲放大、下變頻和模數變換后,進行快速傅氏變換( FFT)處理,形成正交波束后,分別采用恒模算法(CMA)或最大比值合并分集(MRC)算法。野外移動試驗確認了采用恒模算法的多波束天線功能。理論分析及實驗證明使用最大比值合并算法可以提高多波束天線在波束交叉部分的增益。
在此基礎上,ATR的研究人員提出了如圖2所示的基于智能天線的軟件天線概念:根據用戶所處環境不同,影響系統性能的主要因素(如噪聲、同信道干擾或符號間干擾)也不同,利用軟件方法實現不同環境應用不同算法,比如當噪聲是主要因素時,則使用多波束最大比合并(MRC)算法,而當同信道干擾是主要因素時則使用多波束恒模算法(CMA) ,以此提供算法分集,利用FPGA實現實時天線配置,完成智能處理。

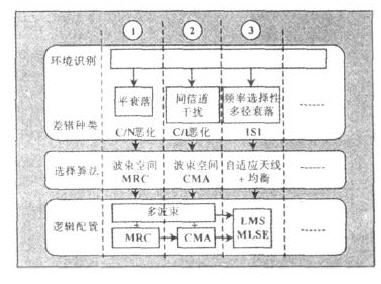

圖2基于環境選擇算法的智能天線概念
歐洲的智能天線發展
歐洲通信委員會(CEC)在RACE (Research intoAdvanced Communication in Europe)計劃中實施了第一階段智能天線技術研究, 稱為TSUNAM I ( TheTechnology in Smart Antennas for Universal AdvancedMobile Infrastructure) ,由德國、英國、丹麥和西班牙合作完成。
項目組在DECT基站基礎上構造智能天線試驗模型,于1995年初開始現場試驗。天線由8個陣元組成,射頻工作頻率為1. 89 GHz,陣元間距可調,陣元分布分別有直線型、圓環型和平面型3 種形式。模型用數字波束成形的方法實現智能天線,采用ERA技術有限公司的專用ASIC芯片DBF1108完成波束形成,使用TMS320C40芯片作為中央控制。研究方案包括波束空間處理方式和組件空間處理方式。組件處理方式天線是收發全向類型,采用TDD雙工。系統評估了識別信號到達方向的基于MU-SIC算法的空間參考自適應波束, 和基于NLMS(Normalized LeastMean Squares)算法和RLS(Recursive Least Square)算法的時間參考自適應波束。
實驗系統驗證了智能天線的功能,在2個用戶4個空間信道(包括上行和下行鏈路)下,試驗系統的誤碼率(BER)優于10- 3。實驗評測了采用MU-SIC算法判別用戶信號方向的能力,同時,通過現場測試,表明圓環和平面天線適于室內通信環境使用,而市區環境則更適合采用簡單的直線陣。
此后,歐洲通信委員會(CEC)又在ACTS (Advanced Communication Technologies and Services) 計劃中繼續進行了第二階段智能天線技術研究,即TSUNAM I Ⅱ,旨在考察第三代移動通信中采用智能天線系統的可行性和具體優勢 。項目組利用Orange PCS公司位于英國Bristrol的第二代DCS1800測試網絡作為搭建實驗平臺的基礎,在1998年1月到5月間進行了大量宏蜂窩和微蜂窩的實驗,用以驗證智能天線系統在商用網絡中的工作情況?;咎幉坏O置了一套收發兩用的智能天線系統,還保留了一套標準的扇型天線系統。通過對兩套系統收發性能的比較,證實了實際的智能天線方向圖與理論方向圖的一致性,實際所能達到的干擾抑制能力與理想的干擾抑制能力相差通常在2 dB 以內。實驗結果同時也說明,智能天線系統在郊區宏蜂窩環境下的干擾抑制水平比較理想,而在市區微蜂窩環境下的干擾抑制能力則與環境雜波有關。
其他國家的智能天線發展
ArrayComm公司和中國郵電電信科學研究院信威公司也研制出應用于無線本地環路(WLL)的智能天線系統。該產品采用可變陣元配置,有12元和4元環形自適應陣列可供不同環境選用。在日本進行的現場實驗表明,在PHS基站采用該技術可以使系統容量提高4倍。此外, ArrayComm公司還研制出用于GSM、PHS和無線本地環路的IntelliCell天線,目前,該天線已經在全球多個國家投入實用。
除ArrayComm以外,美國Metawave公司、Raython公司以及瑞典Ericsson公司都有各自的智能天線產品,這些智能天線系統都是針對移動通信開發的,用于GSM、TDMA或者CDMA。
由我國提出的具有自主知識產權的3G標準之一——TD - SCDMA之中就明確規定要采用智能天線。大唐電信與西安海天天線合作開發的“TD -SCDMA移動通信智能天線系統”項目是西安市2002年重點建設項目之一,項目總投資14 940 萬元,正在取得階段性成果,多套初步成型的天線產品正在緊鑼密鼓的測試之中。中山宇通通信設備有限公司也已經研制出一系列適用于TD - SCDMA 或SCDMA的定向和全向智能天線,其定向TD - SCDMA天線陣已經進入國家MTnet第二階段測試網測試,結果表明,該天線陣性能卓越,完全符合TD -SCDMA系統要求。在WCDMA和CDMA2000標準中也已經將智能天線的應用作為下一階段的發展目標,目前中興、華為已經證實了在下一代WCDMAR5 /R6標準的套片開發中將全面支持智能天線技術。
從多角度看智能天線技術
隨著智能天線技術的日趨成熟,其技術種類也開始分化,以下我們將從各種不同的技術角度來進行討論。
模擬和數字智能天線技術
首先,從大的技術類別來講,智能天線技術可分為模擬智能天線技術和數字智能天線技術。通常我們所講的智能天線都是與軟件無線電聯系在一起的數字智能天線技術,而實際上早期的相控陣天線與較新的ESPAR天線都采用了模擬智能天線技術。
模擬智能天線技術是指那些無需對射頻或變至中頻或基帶的模擬信號進行模數轉換和數字處理,而直接對接收到的模擬信號操作,實現智能天線的功用。這類天線通常比較簡單,易于實現,成本也較低。但由于沒有將模擬信號數字化,因而很多數字域的信號處理方法都無用武之地,限制了信號處理的可能手段。
數字智能天線技術則指在射頻或中頻將模擬信號數字化,然后利用豐富的數字信號處理理論和發達的集成電路技術造就的DSP、FPGA或ASIC實現快速的數字波束形成(DigitalBeam Forming, DBF) 。
常用的波束形成算法主要有2種:非盲波束形成算法和盲波束形成算法。非盲波束形成算法通過發送參考信號或訓練序列來確定信道響應,然后根據一定的準則調整權值,常用的準則有MMSE (最小均方誤差) 、LMS (最小均方) 和RLS (遞歸最小二乘)等。而盲波束形成算法又分為2種,一種是依賴于波達方向(DOA)估計的盲波束形成算法,通過對接收到的陣列矢量信號的協方差矩陣進行分析,從而估計期望信源的方向。如MUSIC (Multip le Signal Classification)法和ESPR IT( Estimating Signal Parameters via Rotational Invariance Techniques)法,兩者均屬于特征結構的子空間法,利用在陣元個數超過信源個數時,陣列數據的信號分量所在的低秩子空間能夠唯一確定信號的波達方向的原理,通過奇異值分解精確確定波達方向。
另一種則是利用信道的信號處理模型和/或信號的性質估計期望信號方向向量的盲波束形成算法,如利用通信信號恒模特性的恒模算法和利用信號循環平穩性的盲處理算法。前者要求確知天線的陣列流形,而且其應用效果與信道條件關系很大,通常要求每個信號只能有幾個清晰的傳輸路徑;后者則與信道的空間性質或天線的陣列校正無關。
多RF通道技術和單RF通道技術
現代陣列信號處理多發生在中頻( IF)或基帶,因此天線和IF或基帶之間信號幅度和相位的傳遞就要求十分準確。于是傳統陣列接收機都要求為每一個天線單元分配一個單獨的射頻(RF)通道,這就是多RF通道技術。采用多RF通道技術構造的智能天線系統結構雖然看似簡單明了,但隨著智能天線實用化需求的呼聲越來越高,這種技術帶來的問題也日益明顯:
(1) 一個N單元的天線陣需要N個RF通道,因此,硬件復雜度和功耗大約是單天線系統的N倍;
(2) 系統成本高;
(3) 多天線單元加多RF通道必然需要多饋線,也必然增大RF電路的復雜度,從而更容易引入噪聲;
(4) 難以實現小型化和集成。
而這些缺陷正是智能天線系統實用化過程中存在的最大障礙。為了解決這些問題,縮減RF通道個數的技術開始展現其優勢。
本文將詳細介紹的ESPAR天線采用單有源陣子和多無源陣子結合的方式構成陣列天線,每個無源陣子下接一個可調電阻。改變每個陣子下接電阻的值就可改變每個天線陣子上的信號相位,從而利用天線陣子之間的互耦改變空間混合信號,也就是改變天線方向圖。由于N 個陣元中,只有中心陣元是有源陣子,所以只需要一個RF通道。
日本橫濱國立大學工程系的師生們則提出了“跳空”( space hopp ing)這一概念,即對陣列天線中N個陣元接收到的信號進行不同的時間延遲Td ,然后根據延遲時間的由短到長的順序,對每一路天線陣元的接收信號順序切換,以保證N路接收信號經過切換控制電路后連續進入系統唯一的RF通道,如圖3所示。陣列中各天線單元等距排列,距離在λ/4到λ/2 之間。如果陣元切換的速度高于接收信號的符號速率, 就叫做“快跳空”( fast spacehopp ing) , 反之, 則叫做“慢跳空”( slow spacehopp ing) 。設每個陣元切換所需時間為t,則“快跳空”時,所有N 個天線陣元全部接通一次所需的時間T ( T =N ×t)恰好等于接收信號的符號周期Ts。這樣,第k個天線單元接收信號后需要的延遲時間Td = k ×Ts/N。天線單元切換電路所需的定時信號由早先捕獲的符號定時信息控制,以保證順序進入RF通道的各天線陣元的接收信號是同一時刻的接收信號,從而保證數字信號處理單元能夠正常完成數字波束形成。

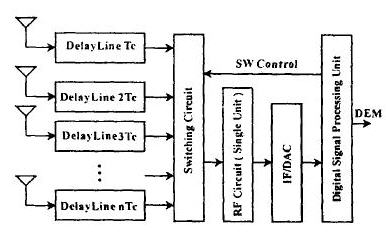

圖3:“跳空”單RF通道方案的框圖

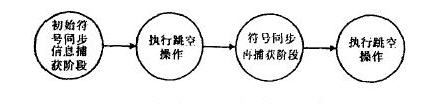

圖4:“跳空”方案的符號定時信息捕獲過程
此外,另一種單RF通道的智能天線接收機陣列采用一種本地陣元的空間復用方案( SpatialMultip lexing of Local Elements, SM ILE) ,利用可高速開關的P IN二極管,以高于信號帶寬的速度順序開關每一個天線陣元。這一過程等效于利用脈沖序列對天線接收到的已調載波進行采樣。然后,再通過一種類似通信中TDMA 的方式將不同陣元所得的空間采樣信號復接起來,通過單饋線輸出,進入系統唯一的射頻電路通道。這一組合信號經過放大和下變頻,在IF或基帶被解復,還原為每個天線單元的原始信號。接著,就可以對這個還原后的陣列信號進行采樣和數字域的處理,實現數字波束形成。以4單元天線陣為例的系統框圖見圖5。

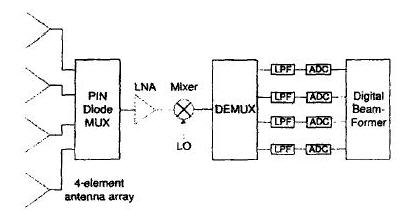

圖5:SMLE單RF通道智能天線系統框圖
普通智能天線技術和多入多出(MIMO )技術
普通智能天線技術指的就是前文談到的諸多智能天線技術,這些技術有一個共同的特點,那就是只在通信系統的一端進行智能天線設計,另一端則并未予以考慮。這樣的智能天線系統利用空分復用原理,對時分復用和頻分復用是一種十分有效的補充,大大提高了信道容量。
然而隨后出現的MIMO (多入多出)技術則又更進一步,通過增加空間維數來增大系統容量。MIMO智能天線在發射端和接收端均采用多天線(或天線陣) ,見圖6。假設發端有N個天線單元,收端有M個天線單元。信息流經過空時編碼形成N個信息子流,再經由N個發射天線發射出去。接收端M個接收天線同時接收這N個信息子流,然后利用空時解碼將這N個信息子流分離開來。M IMO的特點就在于,通過先進的空時編、解碼處理,可實現各發射天線和接收天線之間的通道響應相互獨立。于是,多發射天線和多接收天線之間就建立起多個共用同一頻帶的并行的空間通道,每個通道可以獨立地傳輸信息。因此,多入多出智能天線能夠在不增加帶寬的情況下,成倍地提高通信系統的容量和頻譜利用率。

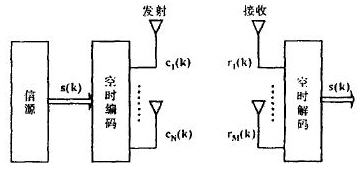

圖6:MMO系統框圖
應用于移動通信的智能天線
隨著近期移動通信的飛速發展和普及,用戶數量急劇膨脹,傳統的時分復用、頻分復用和碼分復用已經漸漸難以滿足需要,現有的移動通信系統急待擴充容量,于是利用空分復用( SDM)技術的智能天線便成為一個研究熱點。
將智能天線用于移動通信可帶來如下好處 :
(1) 增大信道容量———通過空分復用來補償時分、頻分和碼分的仍不能滿足的對信道容量的需求;
(2) 提高頻譜效率;
(3) 擴大基站覆蓋范圍;
(4) 激勵多波束以便同時跟蹤多個目標;
(5) 可對孔徑抖動進行電補償;
(6) 減小時延擴展;
(7) 減小多徑效應的影響;
(8) 降低鄰道干擾———智能天線系統應用于移動通信時最重要的性能之一就是消除鄰道干擾。鄰道干擾是由使用同一組信道頻率的通信設備同時發射信號時產生的。而通過直接將波束對準目標信號,將波束零點對準其他接收機,這樣就能降低發送模式下的鄰道干擾。在接收模式下,只要已知信號源的方位,就可以使用干擾抵消策略來降低鄰道干擾;
(9) 降低系統復雜度;
(10) 降低誤碼率;
(11) 降低通話中途斷線的可能性。
根據應用環境造成的增益、波束寬度和天線尺寸要求的不同,移動通信中的智能天線主要分為基
站用智能天線和移動終端用智能天線。
基站用智能天線
以往的基站天線一般采用固定波束天線,天線方向圖為扇形。當移動終端位于波束邊緣時,就比較容易造成斷線。而基站用智能天線多采用多波束天線,這樣的天線以多個高增益窄波束動態地跟蹤多個期望用戶,在接收模式下抑制來自窄波束之外的信號,在發射模式下能使期望用戶接收的信號功率最大,同時使窄波束照射范圍以外的非期望用戶受到的干擾最小,甚至為零。

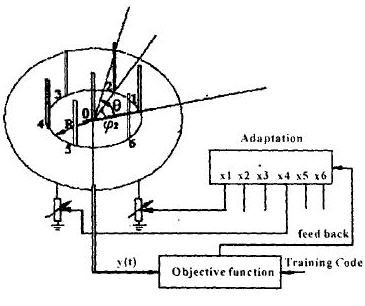

圖7:ESPAR天線原理圖
雖然近幾年國內外的智能天線研究都十分火熱,但絕大多數的討論是針對基站用智能天線進行的。因為基站用智能天線安裝在移動通信的基站上,其體積受到的限制比較小,因而天線的一些機械參數,例如陣元個數、陣形安排、陣元間距及陣元尺寸等,都可以在較寬松的范圍內進行設計,較易使天線達到預期的性能指標。而移動終端用智能天線的設計則相對非常困難。首先,手機的便攜性限制了其體積,也就同時限制了天線的許多機械參數———陣元個數不能過多,陣元間距不能過大,陣形也受到一定限制。這就同時限制了天線的增益、指向性等性能。其次,智能天線的陣列性質使得天線后的RF處理電路很難簡化,因為通常的陣列天線陣元個數就決定了RF電路的通道個數,即有N個陣元就需要N套相同的射頻處理電路,而各射頻通路的平衡性也很難實現,從而更加增大了中頻和基帶處理的難度。
國內外針對移動終端用智能天線所作的研究中,較突出的是日本ATR研究所研究的電激勵單端口ESPAR天線,該天線巧妙利用各陣元之間的耦合,在天線上實現空間濾波,簡化了RF電路。
ESPAR天線結構如圖7所示,天線為一個7單元λ/4單極陣子的六邊形陣,其中只有中心陣元是有源陣子,其他6個陣元均為無源陣子,分別下接一個可變電阻,對稱分布在以中心陣子為圓心、半徑為λ/4的圓周上。天線的作用原理就是通過一種自適應算法改變每個陣元下可變電阻的阻值,從而改變天線的方向圖,形成對準目標的波束和對準干擾的零點。
ESPAR天線由于只有一個有源陣子,因而只需一個RF端口,這大大簡化了整個系統所需的RF電路。同時,該天線采用了模擬方法實現波束形成,也極大地降低了天線系統的成本,為將其應用于移動通信的移動終端提供了保障。
但也正是由于ESPAR天線在天線處就利用耦合實現了空間濾波,中頻接收到的只是單RF通道傳送下來的信息,每個單元天線接收下來的信號經過混合之后,其幅度和相位信息均被丟失,故無法利用先進的矢量信號處理辦法。
圖8為ESPAR 天線的結構示意圖,圖9為ESPAR天線實物模型照片。
圖8:單元 ESPAR天線示意圖
圖9:ESPAR天線實物照片
結語
隨著技術的發展,智能天線已經從理論走向了實用。除了前文談到的適用于移動通信的智能天線產品外,智能天線在寬帶無線網絡中也開始一展所長。美國Turbowave研制的用于Wi - Fi的右旋圓極化智能天線最大增益可達16 dB i;專門研究將智能天線集成入IC的Motia公司也推出了適用于Wi- Fi的Javelin芯片,該芯片將智能天線技術集成到2. 4 GHz無線LAN卡和接入點,摩托羅拉公司已宣布將采用Motia公司的智能天線技術擴大未來W i -Fi 設備的覆蓋范圍, 提高信號強度; FIDEL ITYCOMTECH公司也推出了其專利的適用于天線局域網(WLAN)的智能天線產品,并稱其能在幾毫秒時間內動態改變天線方向圖; Vivato公司也在其802.11bWi - Fi交換機中使用了智能天線,以實現較大的室內和室外覆蓋范圍。
國內外對智能天線的研究方興未艾,新的智能天線產品層出不窮,本文不可能一一列舉。但智能天線技術的發展步伐日益加快,應用前景日益廣闊卻是不爭的事實。相信不久的將來,不論是模擬或是數字智能天線,單RF通道或是多RF通道智能天線,普通智能天線或是多入多出智能天線,都能在市場上找到屬于它們自己的舞臺,讓我們拭目以待。
