1．項目的背景和任務

     煙草商業公司為了實現商業到貨掃描和打碼到條的高效運作，同時也要盡可能少的改變目前的現有物流倉儲模式,在使用托盤作為多件煙載體的環節,采用RFID托盤標識關聯件煙信息的方式,使件煙條碼信息采集系統能夠簡單快捷的采集相關信息,并需考慮RFID的應用能夠和企業現有的倉儲系統(如倉儲電子地圖系統)有機的結合起來。

該項目是針對商業公司商業到貨掃描和打碼到條的實際需求，結合RFID的非接觸、存儲容量大、讀取速度快等應用特性，對商業企業結合打碼到條三掃的RFID應用進行設計的。

2．項目的總體思路

主要是利用后臺數據庫把電子標簽與該電子標簽所貼在的托盤上的件煙信息相關聯。

應用大容量的電子標簽，使其電子標簽和件煙條碼信息的關聯信息。使電子標簽與托盤上的件煙信息對應起來，通過采集電子標簽的數據就能夠獲取整托盤件煙的條碼信息。

商業企業在卷煙商業到貨時，采集每件到貨件煙的條碼信息，實現商業到貨掃描，同時把采集到的件煙條碼信息與代表托盤標識的電子標簽建立垛信息，把此垛信息壓縮加密后保存在RFID應用的電子標簽的數據區域中，托盤上的電子標簽ID號就與碼放其上的件煙條碼信息關聯了起來，然后件煙與托盤作為一個整體，以關聯好的形式在企業內部進行存儲、流通；在企業內部存儲、流通期間若發生托盤上件煙變更的情況，則需要更新電子標簽數據區中電子標簽和托盤上件煙條碼信息的垛信息，以保證垛信息的實時準確性；在打碼到條應用中需要采集拆箱的件煙的條碼信息，此時則可以掃描代表托盤標識的電子標簽，并根據電子標簽數據區中其與件煙條碼的垛信息，簡單快捷的采集到整托盤全部件煙的條碼信息。

把電子標簽和件煙條碼信息的垛信息與相應的倉庫管理系統（如倉庫電子地圖系統、數字倉庫管理系統）相結合，使倉庫管理到區域（庫位）、管理到托盤、管理到件煙等等，提供貨位的盤點效率，有效的較少貨物盤點的錯誤。

3．方案設計

3．1應用電子標簽存儲關聯信息
商業公司若使用托盤來堆放件煙，目前就商業到貨掃描和打碼到條的應用，有以下三個環節涉及RFID的應用：
3．1．1件煙到貨

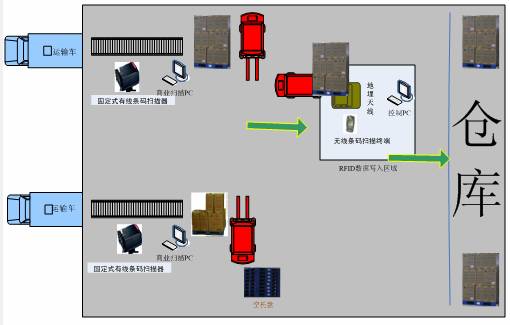

件煙到貨以后，其工作流程如下圖：


詳細操作流程：
1. 開到貨單據；
2. 啟動單據、分配設備；
3. 使用固定掃描器或者手持掃描器對商業到貨的件煙條碼信息進行采集，條碼信息也傳輸給垛信息生成軟件，條碼信息在垛信息生成軟件的數據庫中按品牌在不同的隊列中進行排隊（系統也支持用戶設置成不區分品牌的按掃描順序把條碼進行排隊）。
4. 人工對已掃描 條碼的件煙進行托盤堆垛操作，對件煙條碼的采集和堆垛操作都必須嚴格按照固有順序進行。
5. 待某個托盤堆垛完成后，運送到指定的位置，人工使用手持條碼掃描設備掃描此托盤中的任意一件件煙，相應的條碼數據反饋給垛信息生成軟件，垛信息生成軟件從已掃描的件煙條碼隊列中找到相應的整托盤條碼信息，通過地埋固定的RFID設備對托盤中的電子標簽進行讀寫操作，建立電子標簽和整托盤件煙條碼信息的垛信息，把此垛信息保存到電子標簽數據區域中，完成電子標簽與件煙條碼信息的關聯操作，標志著此垛信息的生命周期的開始。（或者使用車載RFID設備，在叉車叉取托盤的時候就可以使用類似的方法完成電子標簽與件煙條碼信息的關聯操作。）
6. 垛信息生成軟件把成功寫入電子標簽的件煙條碼信息傳輸給商業到貨掃描軟件，以完成商業到貨的業務需求。
7. 完成關聯操作后，叉車把托盤運輸至倉庫區域。
8. 掃描完成確認單據。
針對沒有一維條碼的進口煙和罰沒煙，不能通過條碼掃描設備來采集件煙條碼信息，為了使之也能使用電子標簽與整托盤的件煙信息關聯起來，需要人為的在系統中定義進口煙和罰沒煙的特殊代碼，在碼垛時人工的錄入進口煙和罰沒煙的產地、品牌、數量等信息，系統自動生成定義好的指定數量的件煙條碼，利用系統生成的條碼與電子標簽建立垛信息。在實際操作中應該要求進口煙和罰沒煙不能混裝在一個托盤中，對于不同性質的件煙必須分開碼垛，以便于管理。
在到貨量過大及固定RFID系統故障時，可以使用移動RFID設備作為后備方式完成電子標簽與件煙條碼信息的關聯操作。操作方式與固定RFID設備類似。

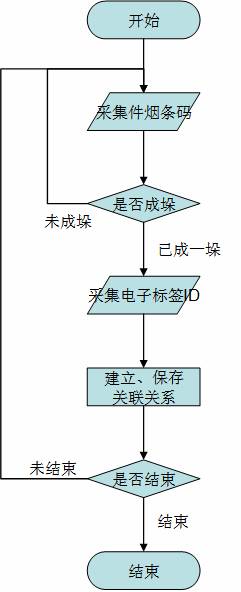

具體的流程圖如下圖：

                                                    圖1
為了完成碼垛后進行碼垛數據生成，需要進行一些設備的部署：
在適當?shù)奈恢梅胖?色報警燈，用于提示寫入數據是否成功。RFID寫入成功的，由報警裝置提醒工人用叉車把垛煙運送入庫；RFID寫入失敗的由報警裝置提醒工人查找原因，或使用RFID移動設備重新寫入。
3．1．2件煙倉儲
已建立了垛信息的托盤在企業內部的倉儲、流通中若發生托盤上件煙變更的情況，就需要把新的垛信息更新到電子標簽的數據區域中，以保證垛信息的實時準確性。

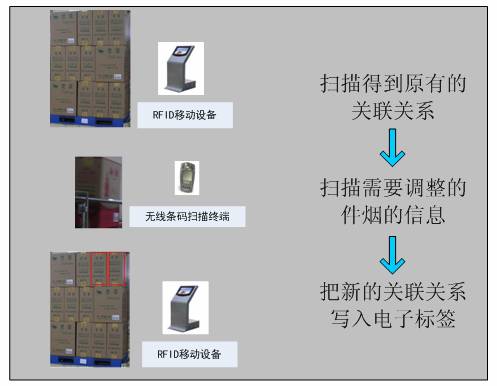

詳細操作流程：

1. 針對發生件煙變更的托盤，首先使用移動RFID讀寫設備掃描托盤上的電子標簽，部署在移動RFID設備上的垛信息更新軟件通過解析電子標簽數據區域的數據，獲得與該電子標簽相關聯的所有件煙條碼信息。
2. 再使用一維條碼掃描設備采集調整的件煙（從托盤上取下的件煙和新放入托盤的件煙）條碼信息，垛信息更新軟件根據原有的垛信息自動生成新的垛信息。
3. 把新的垛信息通過移動RFID讀寫設備保存到電子標簽的數據區域中，完成垛信息的更新操作。

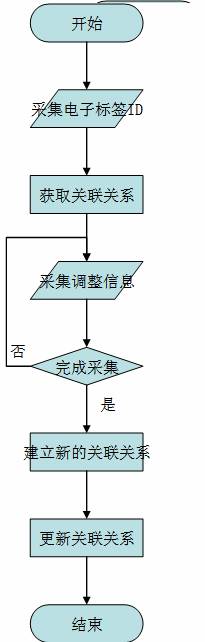

垛信息更新流程圖見圖2。

                                                              圖2
3．1．3件煙領用
在建立和更新電子標簽與件煙條碼的垛信息時，需要把電子標簽與件煙條碼的垛信息壓縮并加密，通過RFID讀寫設備，把壓縮加密后的數據寫入到電子標簽的數據儲存區域中。在使用電子標簽與件煙條碼的垛信息時，需要使用RFID讀寫設備從電子標簽的數據區域中讀出現前壓縮加密的數據來解密解壓縮，在使用完畢垛信息后，需要銷毀垛信息，就清空電子標簽的數據區域數據即可。
根據客戶的需求信息，打碼到條件煙掃描軟件獲得領用信息，生成領用單據，操作工人領用件煙后，分揀之前，需要采集待分揀的件煙信息。針對按托盤領用的情況增加整托盤電子標簽掃描的方式。

增加一套RFID讀寫設備，以完成整托盤領用時按垛掃描的掃描方式。
詳細操作流程：
1，開領用單據；
2，啟動單據，分配設備；
3，針對逐件領用的件煙，可以使用一維條碼采集設備根據領用單據進行件煙條碼的采集。

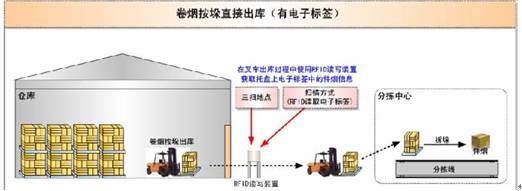

4，針對整托盤領用的件煙，則需要把整托盤件煙運送到指定位置，打碼到條件煙掃描軟件使用地埋固定RFID系統掃描電子標簽，獲得電子標簽的ID號，再解析電子標簽數據區域的數據，獲取到與其相關聯的所有件煙條碼信息，相當于一次性掃描了整托盤的件煙信息，以此方式來實現打碼到條的整托盤件煙領用掃描。（或者使用車載RFID設備，在叉車叉取托盤的時候就可以使用類似的方法完成電子標簽的掃描。）
5，同時軟件需要在電子標簽數據區域中清除此垛信息，就標志著此垛信息的生命周期的結束。
6，掃描完成確認單據；
7，掃描完成的件煙等待分揀。
在領用量過大及固定RFID系統故障時，可以使用移動RFID設備作為后備方式完成電子標簽的掃描操作。操作方式與固定RFID設備類似。

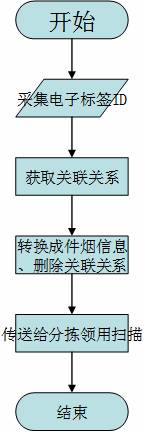

解析垛信息流程圖見圖3：

                                                          圖3
4．項目的實施
4．1系統組成
4．1．1軟件系統
     商業到貨掃描軟件
     垛信息生成軟件
     垛信息更新軟件
     打碼到條件煙掃描軟件
     數據庫系統
4．1．2硬件系統
RFID天線
RFID標簽
RFID讀寫器
電子標簽
無線AP
一維條碼掃描槍
4．2硬件實施方式
     我們會參考現場的環境，根據需要我們會選擇不同的實施方法。我們這里主要有三種方法：
4．2．1地埋方式
4．2．2側放方式
4．2．3移動小車
4．3安裝位置
我們的設備主要用來實現三掃的工作，所以這就決定了設備的安裝位置，首先是倉庫的入口，需要安裝一套設備，用來實現入庫掃描；接著是倉庫的出口，業需要安裝一套設備，用來實現出庫掃描；最后是倉庫內部需要有一套移動設備，用來調跺，同時移動設備也可以用來備用（比如在入庫的時候入庫設備壞了，不用擔心我們完全可以把移動設備推過來使用）。
4．4注意事項
4．4．1標簽的安裝位置
     這里主要看托盤的規格和材質，具體的托盤形態（尺寸、材質、碼放數量等）對于電子標簽的信號和存儲容量的要求是會存在差異的，故在實際針對具體某個企業的方案是需考慮托盤形態這個因素。
4．4．2布線要求
RFID設備廠商提供的地埋天線的挖坑方案讀寫器和天線之間連接的線纜、讀寫器和報警燈之間連接的信號線都走走線槽和鋼管。鋼管作為外部保護套管，具體尺寸規格根據需要而定。
4．4．3電源準備
     220V市電接入，接入到讀寫器位置處，給讀寫器、報警燈供電。
4．4．4網絡準備
     一個讀寫器需要分配一個IP地址，準備網絡線，把讀寫器接入網絡，使之能夠與掃描PC正常通訊。
