ETC電子不停車收費

作者：子天科技

日期：2008-03-19 09:45:06

摘要：基于無線專用短程通訊技術的電子不停車收費（簡稱ETC），具有國際先進水平，采用先進的5.8GHz微波頻段的專用短距離通信（DSRC）技術，該系統車載單元采用兩片式電子標簽和雙界面CPU卡相結合，成功地實現了以高安全性電子錢包為支付手段的不停車收費。

關鍵詞：不停車收費ETC

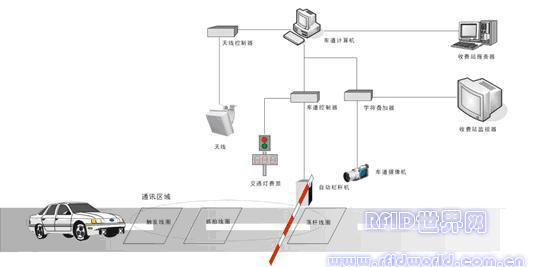

基于無線專用短程通訊技術的電子不停車收費（簡稱ETC），具有國際先進水平，采用先進的5.8GHz微波頻段的專用短距離通信（DSRC）技術，該系統車載單元采用兩片式電子標簽和雙界面CPU卡相結合，成功地實現了以高安全性電子錢包為支付手段的不停車收費。系統結構如下圖：

電子不停車收費（ETC）車道包含以下設備：

1. 工業控制計算機（工控機）

2. 車道控制器

3. 電子標簽讀寫天線

4. 車輛檢測器（抓拍線圈以及落桿線圈）

5. 抓拍攝象機

6. 費額顯示器/通行信號燈/聲光報警器

7. 自動欄桿

8. 字符疊加器

在各個設備中，電子標簽讀寫天線通過RS232串行電纜線直接連接到工業控制計算機上，由應用程序直接控制；其它設備如自動欄桿、費額顯示器、車輛檢測器等都通過車道控制器與工業控制計算機連接，由應用程序控制。字符疊加器則將過車信息疊加在視頻信號上后傳至收費站監視器。

處理流程

1. 車輛進入通訊范圍

2. 讀寫天線與電子標簽和CPU卡進行通訊，判別車輛是否有效，如有效則進行交易；無效則報警并封閉車道，直到車輛離開檢測線圈。

3. 如交易完成，系統控制欄桿抬升，通行信號燈變綠，費額顯示牌上顯示交易金額

4. 車輛通過自動欄桿下的落桿線圈后，欄桿自動回落，通行信號燈變紅，系統等待下一輛車進入。

特點

動態車型分類：

通過獲取電子標簽中的車型參數實時計算出車型，這樣，就解決了不同的路段車型分類標準不一致的問題。
穩定可靠：

該系統經過長期運行，證明具有高可靠性和穩定性，真正實現了無人值守，降低了管理成本。
使用范圍廣：

可應用于高速公路封閉式收費站出口、入口和橋梁或隧道的開放式收費站，車流量大的城市出入口、路段連接處的主線收費站，及其他交通繁忙的收費地點特別能體現其優勢。
多種解決方案：
該系統可根據業主的需求設計成高效快速的或低速安全的不同方案，同時備有單片式標簽的解決方案。
