基于RFID和WSNs的鋼瓶綜合監管系統
作者：邴志嘲 ，黨瓊 ，都銘 ，劉媛
來源：RFID世界網
日期：2009-07-02 14:51:48
摘要：針對傳統監管方式在效率、實時性、可靠性、便捷性等方面存在的問題，運用RFID技術實現鋼瓶、運輸車輛和操作人員等對象的識別，使用WSNs技術實現鋼瓶充裝、存儲等流程環境參數的分布式監控。給出系統總體結構和工作流程以及關鍵硬件功能模塊的設計。實際應用表明，該系統是實現鋼瓶監管快速、實時、準確的信息采集與處理的綜合解決方案。
1 概述
鋼瓶作為生產、生活中一類重要的壓力容器，其有效監管直接關系到人民生命和生產、財產的安全，是各級安全生產和質量技術監督部門的工作重點之一。對于鋼瓶的充裝、經營、使用等單位，保證鋼瓶安全使用涉及很多重要的技術和工程問題。傳統的鋼瓶鋼印(及手寫編號)、紙介表單、人工查看和手動操作方式無法滿足對鋼瓶使用全流程、整個生命周期的管理和跟蹤等需求。本文綜合運用無線射頻識別(Radio Frequency IDentification，RFID)NI和無線傳感器網絡(Wireless Sensor Networks，WSNs) 技術，結合數據庫技術、情境敏感 的在線信息交互技術等，給出鋼瓶監管的新型綜合解決方案。
2 鋼瓶綜合監管系統的總體設計
2．1 RFID與WSNs簡介
RFID是一種非接觸式的自動識別技術，其基本原理是利用射頻信號和空間耦合(電感或電磁耦合)的傳輸特性，實現對被識別物體的自動識別。RFID系統的基本工作流程是：讀寫器通過天線發送一定頻率的射頻信號；當RFID標簽進入讀寫器的工作區域時，無源標簽的天線產生感應電流從而獲得能量被激活并向讀寫器發送自身編碼等信息(有源標簽的能量是靠自身電池提供的，因此，可以直接根據讀寫器的指令進行工作)；讀寫器對來自標簽的載波信號進行解調和解碼后直接處理或送至其他計算機系統進行處理；RFID讀寫器(屬于典型的嵌入式系統)或計算機系統判斷標簽的合法性，進而做出相應的處理和控制；RFID標簽的數據解調部分從接收到的射頻脈沖中解調出數據并送至控制邏輯，進而完成存儲、發送數據或其他操作。
WSNs是一種超大規模、無人值守、資源嚴格受限的全分布式系統，通常采用多跳對等的通信方式，其網絡拓?fù)鋭?dòng)態變化，具有白組織、自治和自適應等智能屬性。它通過將高度集成的無線設備結合各種傳感器實現在智能傳感節點之間自主采用無線方式傳遞信息形成的網絡，能夠通過節點的各種傳感器所收集的信息識別環境，對網絡覆蓋區域進行監控。典型的傳感器網絡系統結構如圖1所示，其中，●表示普通節點；▲表示簇頭；■表示網關(中心節點)。
本文設計的鋼瓶綜合監管系統自底向上分別為感知層、監控層和管理層，其典型的系統總體結構如圖2所示。
(1)感知層
粘貼于鋼瓶和操作人員身上的高頻無源RFID標簽，以及固定在車輛(包括運輸車輛和叉車等)上的超高頻有源RFID標簽實現對所附著對象的標識功能。傳感器網絡節點配備各類傳感器，可以實現監控的環境智能，滿足對鋼瓶充裝、存儲等流程溫度、濕度、振動、成分等環境信息的分布式監控需求。上述信息可以進一步通過RFID讀寫器(包括固定式和手持式)，以及環境監控WSNs網關(中心節點)進行識別、處理和融合。
(2)監控層
現場監控機由工控機(IPC)實現，用于完成所轄區域(如充氣車間)內的設備、環境、人員和車輛等對象信息的作業管理和監控，以及聯動設備控制等。
(3)管理層
標簽及節點發行工作站的主要功能是對涉及鋼瓶監管操作、人員管理和設備管理的標簽及節點進行管理，包括發行(注冊)、回收(注銷)、更換等，同時承擔一定的用戶管理任務，包括各種人員信息的錄入和編輯、相關部門身份信息的處理操作等。
數據中心包括鋼瓶及充填氣(液)體知識庫(如類屬、特性、存儲要求、運輸要求、應急預案及相關標準、政策和法規等)、作業信息數據庫(與日常作業相關的數據和信息)和部門信息數據庫(各相關部門的人員信息、設備信息和班次信息等)。應用服務器提供比較完備的關系數據庫設計，以及相應的數據庫擴展功能；針對各個業務子系統，提供與數據庫無關的數據接口，保證子系統的數據訪問。
(4)與其他系統的接口
本系統通過適當?shù)陌踩珯C(jī)制和技術手段(如防火墻等)，為授權用戶(如醫院、化工廠等)、職能部門(如企業上級主管單位和政府職能部門)以及其他系統(如基于GPS的特種車輛跟蹤與監控系統等)提供信息查詢和處理的功能接口。
根據用戶規模和具體需求可以對系統層次結構和功能模塊進行適當調整和組合。例如，對于較小規模用戶，其數據服務器、應用服務器，甚至發行工作站的功能可以由同一臺計算機實現。3層結構中管理層與監控層可能合并從而進一步扁平化系統結構?，F(xiàn)場監控機與數據服務器之間具有數據定期同步機制?，F(xiàn)場監控機、應用服務器與數據服務器之間為C／S結構，而用戶、其他部門和其他系統與服務器之間為B／S結構。
2．3 系統通信設計
通信功能是本文所設計的綜合監管系統總體結構設計中須重點關注的一類問題。本文所涉及的通信方式及相關技術分析如下：
(1)WSNs網關(中心節點)與普通傳感器網絡節點、RFID標簽與讀寫器通過射頻通信實現現場信息的交互。
(2)手持式RFID讀寫器與現場監控機之間采用藍牙通信方式，完成鋼瓶與特種車輛的信息交互。
(3)現場監控機與WSNs網關(中心節點)之間，現場監控機與(固定式)RFID讀寫器之間通過現場總線(具體采用CAN總線)實現串行通信，分別進行傳感區域信息、讀寫器配置信息、按條件查詢讀寫器的流水記錄等交互。
(4)管理層與監控層各模塊之問通過以太網(有線或無線)實現監管信息交互。
3 系統工作流程分析與設計
針對鋼瓶的作業主要涉及鋼瓶建檔、標簽粘貼、空瓶清點、鋼瓶檢驗、整瓶、鋼瓶充裝、鋼瓶盤存和鋼瓶發放等，其典型工作流程如圖3所示。
RFID標簽ID號與鋼瓶的唯一編號相對應，采用可讀寫標簽以記錄鋼瓶的基本信息(以在用鋼瓶普查登記表 為例，包括鋼瓶檢驗、充裝、發放相關信息，如下次檢驗時間、充裝時間、發放時間、發放地址等)。通過讀寫器(手持式或固定器)對鋼瓶標簽信息進行識別和數據寫入，進而與監控機、數據中心和應用服務器進行信息交互。
4．1 RFID讀寫器與WSNs網關
RFID讀寫器與WSNs網關(中心節點)具有相似的基礎功能結構，本文研發的(超)高頻RFID和傳感器網絡綜合控制器兼顧2類部件的功能，其結構框圖如圖5所示”。
采用該綜合控制器(在現場具體包括裝備于叉車上或由操作人員手持的便攜式綜合控制器，以及裝備于生產環境中的固定式綜合控制器)，結合常規的傳感器網關(中心節點)和讀寫器，能夠通過與鋼瓶標簽、傳感器網絡節點之間的信息交互所獲得的環境、對象的基本信息，運用分布式信息檢索技術和通信技術，由本地或遠程實時提供鋼瓶監管所需的支持信息和決策信息，以保證作業安全和科學的應急處置。手持式讀寫器與綜合控制器結構基本相同，僅在通信和人機接口方面有一些區別。
4．2 傳感器網絡節點和超高頻有源RFID標簽
以PIC16F677微處理器和nRF905射頻收發芯片為核心，本文研發了傳感器網絡節點和超高頻有源RFID 標簽。具體可以設置成2種工作方式：(1)定時發送ID，其余時間處于休眠狀態；(2)讀寫器喚醒方式，即平時處于休眠狀態，定時轉入接收狀態，當有讀寫器搜尋時被喚醒并與讀寫器進行數據通信。其中，讀寫器喚醒方式比較省電。
4．3 高頻無源金屬標簽
無源鋼瓶標簽由于需要直接粘貼在金屬表面，標簽須經過特殊處理，如在標簽底部襯上一層隔磁材料，并且表面經過滴塑保護以避免因碰撞等原因損壞標簽。無源金屬標簽按協議標準具體分為ISO15693標準標簽和ISO14443A標準標簽2類，典型工作頻率為13．56 MHz。
5 結束語
本文設計的基于RFID和WSNs的鋼瓶綜合監管系統已經在某鋼鐵公司及其氣體廠試運行，檢驗、盤存和發放等環節工作效率平均提高6倍以上，誤操作率平均下降99.8％以上。實際應用證明，本系統能提高鋼瓶全面跟蹤監控水平，減輕操作人員的勞動強度、提高工作效率，降低操作失誤率。該方案可以為更為廣泛的壓力容器、特種設備和資產管理等領域的信息化工作提供有益的參考和借鑒。
鋼瓶作為生產、生活中一類重要的壓力容器，其有效監管直接關系到人民生命和生產、財產的安全，是各級安全生產和質量技術監督部門的工作重點之一。對于鋼瓶的充裝、經營、使用等單位，保證鋼瓶安全使用涉及很多重要的技術和工程問題。傳統的鋼瓶鋼印(及手寫編號)、紙介表單、人工查看和手動操作方式無法滿足對鋼瓶使用全流程、整個生命周期的管理和跟蹤等需求。本文綜合運用無線射頻識別(Radio Frequency IDentification，RFID)NI和無線傳感器網絡(Wireless Sensor Networks，WSNs) 技術，結合數據庫技術、情境敏感 的在線信息交互技術等，給出鋼瓶監管的新型綜合解決方案。
2 鋼瓶綜合監管系統的總體設計
2．1 RFID與WSNs簡介
RFID是一種非接觸式的自動識別技術，其基本原理是利用射頻信號和空間耦合(電感或電磁耦合)的傳輸特性，實現對被識別物體的自動識別。RFID系統的基本工作流程是：讀寫器通過天線發送一定頻率的射頻信號；當RFID標簽進入讀寫器的工作區域時，無源標簽的天線產生感應電流從而獲得能量被激活并向讀寫器發送自身編碼等信息(有源標簽的能量是靠自身電池提供的，因此，可以直接根據讀寫器的指令進行工作)；讀寫器對來自標簽的載波信號進行解調和解碼后直接處理或送至其他計算機系統進行處理；RFID讀寫器(屬于典型的嵌入式系統)或計算機系統判斷標簽的合法性，進而做出相應的處理和控制；RFID標簽的數據解調部分從接收到的射頻脈沖中解調出數據并送至控制邏輯，進而完成存儲、發送數據或其他操作。
WSNs是一種超大規模、無人值守、資源嚴格受限的全分布式系統，通常采用多跳對等的通信方式，其網絡拓?fù)鋭?dòng)態變化，具有白組織、自治和自適應等智能屬性。它通過將高度集成的無線設備結合各種傳感器實現在智能傳感節點之間自主采用無線方式傳遞信息形成的網絡，能夠通過節點的各種傳感器所收集的信息識別環境，對網絡覆蓋區域進行監控。典型的傳感器網絡系統結構如圖1所示，其中，●表示普通節點；▲表示簇頭；■表示網關(中心節點)。
圖1 典型的網絡系統結構
本文設計的鋼瓶綜合監管系統自底向上分別為感知層、監控層和管理層，其典型的系統總體結構如圖2所示。

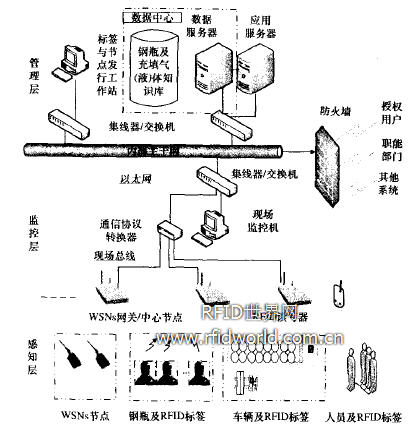

圖2：鋼瓶綜合監管系統總體結構
(1)感知層
粘貼于鋼瓶和操作人員身上的高頻無源RFID標簽，以及固定在車輛(包括運輸車輛和叉車等)上的超高頻有源RFID標簽實現對所附著對象的標識功能。傳感器網絡節點配備各類傳感器，可以實現監控的環境智能，滿足對鋼瓶充裝、存儲等流程溫度、濕度、振動、成分等環境信息的分布式監控需求。上述信息可以進一步通過RFID讀寫器(包括固定式和手持式)，以及環境監控WSNs網關(中心節點)進行識別、處理和融合。
(2)監控層
現場監控機由工控機(IPC)實現，用于完成所轄區域(如充氣車間)內的設備、環境、人員和車輛等對象信息的作業管理和監控，以及聯動設備控制等。
(3)管理層
標簽及節點發行工作站的主要功能是對涉及鋼瓶監管操作、人員管理和設備管理的標簽及節點進行管理，包括發行(注冊)、回收(注銷)、更換等，同時承擔一定的用戶管理任務，包括各種人員信息的錄入和編輯、相關部門身份信息的處理操作等。
數據中心包括鋼瓶及充填氣(液)體知識庫(如類屬、特性、存儲要求、運輸要求、應急預案及相關標準、政策和法規等)、作業信息數據庫(與日常作業相關的數據和信息)和部門信息數據庫(各相關部門的人員信息、設備信息和班次信息等)。應用服務器提供比較完備的關系數據庫設計，以及相應的數據庫擴展功能；針對各個業務子系統，提供與數據庫無關的數據接口，保證子系統的數據訪問。
(4)與其他系統的接口
本系統通過適當?shù)陌踩珯C(jī)制和技術手段(如防火墻等)，為授權用戶(如醫院、化工廠等)、職能部門(如企業上級主管單位和政府職能部門)以及其他系統(如基于GPS的特種車輛跟蹤與監控系統等)提供信息查詢和處理的功能接口。
根據用戶規模和具體需求可以對系統層次結構和功能模塊進行適當調整和組合。例如，對于較小規模用戶，其數據服務器、應用服務器，甚至發行工作站的功能可以由同一臺計算機實現。3層結構中管理層與監控層可能合并從而進一步扁平化系統結構?，F(xiàn)場監控機與數據服務器之間具有數據定期同步機制?，F(xiàn)場監控機、應用服務器與數據服務器之間為C／S結構，而用戶、其他部門和其他系統與服務器之間為B／S結構。
2．3 系統通信設計
通信功能是本文所設計的綜合監管系統總體結構設計中須重點關注的一類問題。本文所涉及的通信方式及相關技術分析如下：
(1)WSNs網關(中心節點)與普通傳感器網絡節點、RFID標簽與讀寫器通過射頻通信實現現場信息的交互。
(2)手持式RFID讀寫器與現場監控機之間采用藍牙通信方式，完成鋼瓶與特種車輛的信息交互。
(3)現場監控機與WSNs網關(中心節點)之間，現場監控機與(固定式)RFID讀寫器之間通過現場總線(具體采用CAN總線)實現串行通信，分別進行傳感區域信息、讀寫器配置信息、按條件查詢讀寫器的流水記錄等交互。
(4)管理層與監控層各模塊之問通過以太網(有線或無線)實現監管信息交互。
3 系統工作流程分析與設計
針對鋼瓶的作業主要涉及鋼瓶建檔、標簽粘貼、空瓶清點、鋼瓶檢驗、整瓶、鋼瓶充裝、鋼瓶盤存和鋼瓶發放等，其典型工作流程如圖3所示。

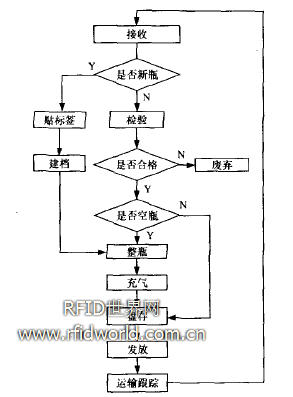

圖3 鋼瓶監管系統工作流程
RFID標簽ID號與鋼瓶的唯一編號相對應，采用可讀寫標簽以記錄鋼瓶的基本信息(以在用鋼瓶普查登記表 為例，包括鋼瓶檢驗、充裝、發放相關信息，如下次檢驗時間、充裝時間、發放時間、發放地址等)。通過讀寫器(手持式或固定器)對鋼瓶標簽信息進行識別和數據寫入，進而與監控機、數據中心和應用服務器進行信息交互。

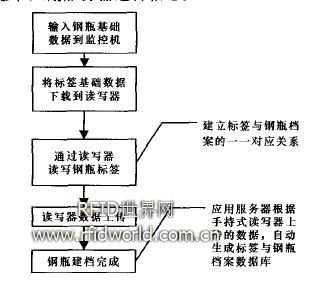

圖4 鋼瓶建檔流程
4．1 RFID讀寫器與WSNs網關
RFID讀寫器與WSNs網關(中心節點)具有相似的基礎功能結構，本文研發的(超)高頻RFID和傳感器網絡綜合控制器兼顧2類部件的功能，其結構框圖如圖5所示”。

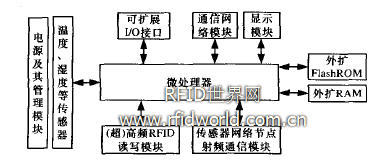

圖5 RFID和 WSNs綜合控制器結構
