日月光半導體制造股份有限公司高雄廠(以下簡稱ASE)于97年度配合工研院辦理“經濟部商業司”「產業物流發展暨國際接軌推動計劃」，以RFID 產業鏈應用整合為基礎推動貨物安全監控，共同進行“跨國”測試計劃。整個測試范圍由ASE國外原料供貨商，于進口出貨信息建立時，即設立UCR 國際貨物唯一追蹤碼，并配合貨品貼上RFID 標簽，由國外出口端開始進行貨物安全監控與追蹤。

一、RFID整合UCR之貨況追蹤機制

　　為了落實SAFE 標準架構，WCO 也因此發展出一套全球標準國際貨物編碼，稱為UCR （Unique Consignment Reference）。UCR 將用于所UCR 將用于所有國際物流與供應鏈管理相關文件，只要是WCO 標準架構規范的進出口報單、艙單等數據都要統一采用UCR編碼，而每一批貨物也都會被賦予一個唯一的UCR 編碼。通過這個UCR 編碼，可以完整地追蹤貨物從啟運地經由國際物流與供應鏈等各個環節，一直到目的地都有完整的追蹤管理。

　　為促進全球貨物跨國通關便捷化，WCO 標準架構規范之進出口報單及艙單數據項均須采用UCR 編碼，如此，所有貿易、通關、物流與供應鏈作業文件則都會與此一UCR 編碼相關連，各個貨運物流節點上的業者則可以透過這個編碼，有效的追蹤管理每一批貨物，真正達到跨國界全程貨物安全管理，促進全球貿易便捷的目標。

　　經由UCR 統一編碼的方式來整合各個供應鏈環節中不同信息系統的相關數據，雖然可以提供快速且一致之查詢方式，然而在實際作業之中，仍然會發現數據輸入作業延遲或輸入錯誤的狀況發生。因此，如果利用RFID 迅速且自動辨識的功能，應用于貨況追蹤之上，則可以在短時間內搜集到大量之物流信息，同時將之與UCR 編碼做一整合，即可達到國際貿易的相關文信息件及貨況信息的一致性，進而促使國際供應鏈安全監控功能大幅提升。

　　綜合以上所述，以RFID 整合UCR 之貨況追蹤機制，能夠提供真正無接縫的跨國供應鏈信息傳遞與查詢功能，而應用RFID 則更進一步使得貨況之追蹤，達到實時、快速且便利之貨況管理方式。不僅止是整個供應鏈上的貨況掌握，RFID 的應用對于公司內部資產管理與倉庫保安方面，都有著很大的效益。

二、日月光半導體的物流整合與RFID的試用

　　ASE原物料供應流程(詳見圖1)，需透過公司內外部許多不同單位的合作與溝通共同完成該流程，整體包含采購、報關、報稅、進出口、進出貨、庫儲、配送與轉運等作業，為提升材料采購、物流作業信息快速流通與庫存管理的有效性與正確性，一個完善且互動率頻繁的RFID管控計劃，一直是ASE供應鏈成員對作業流通相關信息的聯結傳遞的期待，如果可以透過系統顯示更多的貨況與報關信息，期望能夠增加商業快速響應機制。



圖1、日月光原物料供應流程

　　本次計劃中『進口貨物追蹤流程』(詳見圖2)，計劃設計之國外廠商為ASE回收TRAY 盤(詳見圖3)供貨商－新加坡PCT 公司，該公司將協助ASE進行測試計劃，于進口出貨信息建立時，即設立UCR 國際貨物唯一追蹤碼，并配合貨品貼上RFID標簽(詳見圖4)，由國外出口端開始進行貨物安全監控與追蹤。

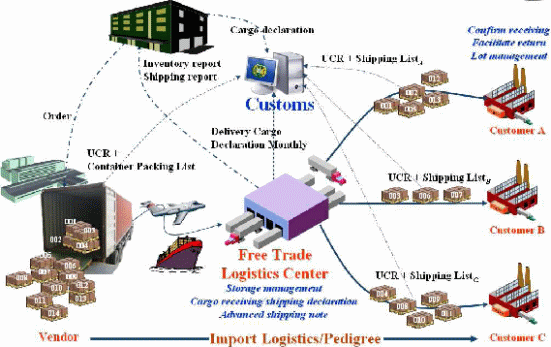

圖 2、進口貨物追蹤流程



圖3 IC Tray



圖4 RFID標簽

　　貨柜出口至臺灣的貨柜在高雄楠梓加工區內，代理商所設立的保稅倉庫進行卸柜作業，我方將以手持式RFID 讀取器讀取。之后再依照日月光庫存計劃，定時將貨品運送至日月光保稅倉庫，而當日月光不同廠區產生制造需求時，即可于倉庫中提料，其進出則以固定式RFID 讀取器讀取，并實時與出貨計劃進行核對，防止出倉貨品種類與數量上產生錯誤(如圖5所示)。

圖5、進口保稅貨物進出測試情境

　　針對以上之情境，各流程所要執行之細部動作及需求之信息如下：

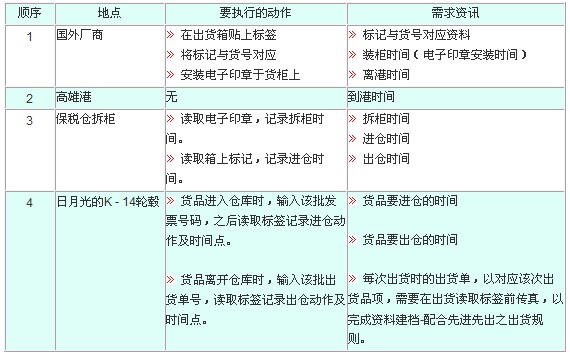

表1、進口保稅貨物進出作業與所需信息

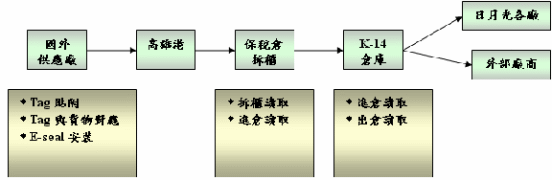

圖6、進口貨物應用RFID追蹤情境

三、各作業點所需之硬設備及作業

　　本計劃中，進口貨物之追蹤流程主要包含三個主要系統作業點，1.國外廠商裝柜出廠階段、2.加工區保稅倉進倉/出倉階段，以及3.日月光K-14 倉庫進貨/出貨階段。

1.國外廠商裝柜出廠作業
 　　采用設備
 　　手持式讀取器一只(包含條形碼掃描之功能)
 　　可供上網之計算機

 　　操作流程(如圖7)

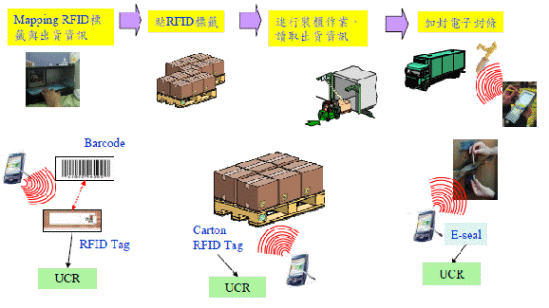

圖7、國外廠商裝柜作業

　　貨物裝箱之后，以手持式讀取箱上之RFID Tag，同時再掃描箱上之物料編號條形碼，以完成Tag ID 與物料編號之對應。

　　進行裝柜之動作時，以手持式讀取貨柜上之E-seal ID，以記錄貨柜裝貨之時間。

2.加工區保稅倉拆柜作業

　　 采用設備
　　手持式讀取器一只
　　可供上網之計算機
　　操作流程(如圖8)

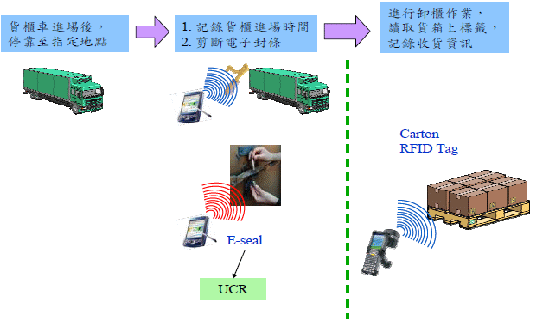

圖8、加工區保稅倉拆柜作業

　　貨柜到貨拆柜時，以手持式讀取貨柜上之E-seal ID，以記錄貨柜到貨 時間。
　　貨物進入保稅倉前，以手持式讀取貨箱上之Tag ID，以記錄進貨之Tag 及進貨時間。
　　上述記錄將儲存于手持式計算機中，之后再連結上網之計算機傳送各筆記錄予工研院。

3.日月光K-14 倉庫進貨/出貨作業
3.a日月光保稅倉進貨作業
　　采用設備
　　固定式讀取器二組
　　天線四只
　　供進出貨操作之計算機系統一臺
　　操作流程(如圖9)

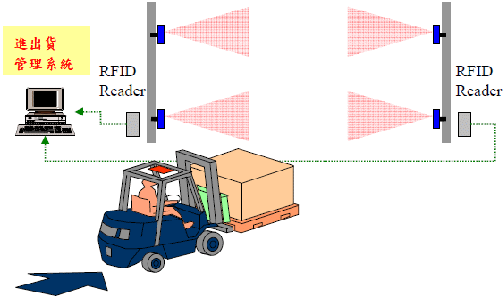

圖9、日月光K-14 倉庫進出貨作業

　　人員在準備進貨時，在貨物還沒通過閘門前，應該先至系統處輸入本次進貨之Invoice No.，再打開RFID 讀取器，準備讀取。

　　完成之后，再讓貨物通過RFID 閘門，此時系統會自動讀入Tag ID， 確認無誤后，將該批貨物的Tag ID 存入已進貨之記錄中。

3.b日月光保稅倉出貨作業
　　采用設備
　　固定式讀取器二組
　　天線四只
　　供進出貨操作之計算機系統一臺
　　操作流程

　　人員在準備出貨時，在貨物還沒通過閘門前，應該先至系統處輸入本次 出貨之出貨單號，再打開RFID 讀取器，準備讀取。

　　完成之后，再讓貨物通過RFID 閘門，此時系統會自動讀入Tag ID，確認無誤后，將該批貨物的Tag ID 存入已出貨之記錄中。
