0 引言

　　目前，我國許多物流企業采用了監測控制系統，但其監測僅局限于對運輸車輛狀態進行跟蹤、管理，對于分散的監控點之間的物品不能實現實時監控，使得生產廠商和供應商不能及時掌握物品信息。隨著需求的升級，美、歐等國家已經開始對物品實施全程監管、實時控制，實時掌握物流過程(包括運輸、倉儲、裝卸搬運、包裝、配送等)中產品的品質、標識、位置等信息已經成為現代物流管理系統的新要求。除此外，物流過程中還缺少有效的產品身份證制度，一旦產品質量出現問題，很難追本溯源，從而嚴重影響物流系統的進一步健康發展。

　　提出基于WSN和分級RFID融合的物流跟蹤監控系統，綜合了無線傳感器網絡和RFID的技術特點，不僅能夠?qū)崟r(shí)地對物流過程中產品的品質、標識和位置等信息進行監控，而且還能夠顯著提高倉儲和配送的效率和準確性，因此，有著廣泛的應用前景。

　　1 基于WSN和分級RFID的物流跟蹤監控系統

　　1．1系統構成

　　基于WSN和RFID的物流跟蹤監控系統主要由以下三部分組成，分別是無線數據采集網絡，無線GPRS和有線Intemet組成的數據傳輸網絡以及遠程監控中心。系統體系結構如圖1所示。其中，無線數據采集網絡由具有RFID閱讀功能的傳感器節點和無線網關節點自組織形成。

　　在該系統中，無線數據采集網絡負責在配送中心、送貨車箱等應用場景下，對產品的環境參數、品質特征、產品標識等信息進行采集，由網關節點負責讀取、匯聚節點收集到的信息，在必要時讀取RFID標簽信息，并通過傳輸網絡發送給控制中心的中心服務器；中心服務器負責對采集到的數據進行存儲、分析和處理，將處理后的數據存儲到在線數據庫中，以供用戶通過Intemet或者GPRS網絡對相關的信息進行查詢和控制。

　　整個數據采集過程采用被動式與主動式相結合的方式。在正常狀態下。網絡中各節點都處于被動工作方式，即只有接到網關節點詢問消息時才返回節點的狀態信息；而網絡中任意一個節點一旦檢測到環境參數異?；蛘弋a(chǎn)品品質出現問題時，該節點立即轉換為主動工作方式，向網關節點主動發出報警和定位信息，網關節點將信息發送給中心服務器。通知相關人員對異常情況進行適當處理。

　　1．2節點設計

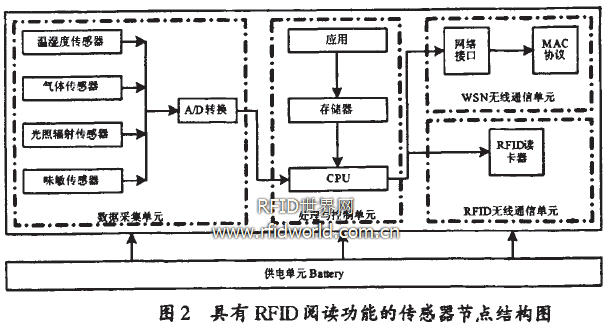

　　具有RFD閱讀功能的傳感器節點設備由數據采集單元、處理與控制單元、WSN無線通信單元、RFD無線通信單元、供電單元等部分組成，具備感知、無線通信和處理信息的功能，其結構如圖2所示。其中，數據采集單元由傳感器陣列和模數轉換裝置構成，它負責將感知到的溫度、濕度、氣體、光照強度、氣味等信息轉換為模擬信號，然后通過模數轉換將其轉換為數字信號輸入到處理與控制單元中。處理與控制單元由應用、存儲器和CPU構成，它負責將監測到的環境參數等信息進行本地比較，如果發現有異常則主動觸發WSN無線通信模塊，向網關節點發送物品品質、環境參數異常的報警信息。此外，處理與控制模塊還要負責發送讀取控制信號給RFID讀卡器，以讀取RFID信息。供電模塊為傳感器節點提供運行所需要的能量，通常采用微型電池。

　　1．3分級RFID標簽

　　RFID標簽根據所采用的工作頻率不同而具有不同的識別距離。分級RFID標簽是將具有不同識別距離的RFID標簽分成不同的等級，每一級標簽分別完成不同的功能。在本系統中，采用了兩級RFID標簽，第一級RFID標簽為環境監測級RFID標簽，第二級RFID標簽為貨物配送級RFID標簽。

　　第一級RFID標簽是固定在貨箱內的識別范圍較小的低頻RFID標簽，當產品品質或者周圍環境參數發生變化時，其通過處理與控制單元發送讀取控制信號給RFID讀卡器，以讀取天線輻射近場區內(最大識別距離為10cm一180cm)的貨箱m信息。這樣，倉庫管理員通過具有RFID閱讀功能的倉儲手持終端可以快速、方便地定位到相應的貨箱。因此，第一級RFID標簽也稱為環境監測級RFID標簽。

　　第二級RFID標簽是貼在貨箱上的識別范圍較大的標簽，當貨箱通過配送中心的出入口處的網關設備時進行遠距離(最大識別距離可達10m以上)非接觸式掃描。入庫時，貨物的各類信息被寫入了貨箱所貼RFID標簽內；出庫時，出庫口的讀卡器讀出出庫貨物信息，裝貨完畢后自動生成配送單，并將其發送給配送手持終端；貨物出庫裝車完畢后，配送手持終端跟隨運輸車輛。在運輸?shù)倪^程中可以讀取貨箱RFID標簽的信息以便驗證貨物的準確性，中間站卸貨時，可由配送

　　手持終端根據貨物列表方便、快速、準確地進行分揀核對。第二級RFID標簽提高了倉儲、配送的智能化管理水平，也稱為貨物配送級RFID標簽。兩級RFID標簽共同配合，構成了該系統中的RFID無線通信部分。

　　2 基于WSN和分級RFID融合的物流跟蹤監控系統分析

　　基于WSN和分級I疆D的物流跟蹤監控系統不僅繼承了RFID簡單、快捷、自動識別目標的特性，又繼承了無線傳感器網絡主動感知與通信的功能。該系統特征主要體現在以下幾個方面：

　　(1)實現了物品品質、環境變化實時監測與定位。

　　在物流動態過程中，產品的理化特性可能會發生變化。表現在或者產生腐敗變質的異味和熱量等，利用集成在傳感器節點設備上的氣敏傳感器、溫濕度傳感器陣列就可以采集到感知域內的032、02、C2H4、C2HsOH等氣體的含量以及溫度、濕度等環境信息，結合第一級RFID標簽，系統可以實現產品品質、環境參數的實時監測和異常產品的準確定位，防止異常情況的進一步發展。同時，對出現產品品質問題的物品還能夠跟蹤其來源，防止再次發生此類情況。因此，本系統不僅可以覆蓋更大的監控范圍，而且可以提供更深入的信息感知能力。

　　(2)顯著提高了物流過程中倉儲以及配送的智能化管理水平。

　　采用第二級貨物配送級RFID標簽，在倉儲或者運輸車輛環境中，利用識別距離較大的RFID標簽，大大提高了倉儲和配送的效率和準確性，有效降低了物流過程的周期和成本。

　　(3)網絡靈活性強。

　　節點不需要任何配置就可以自組織地開始工作，系統可以自動與網絡運行過程中加入進來的新節點設備進行通信，并且當網絡中節點因失去電力等原因而失效、死亡時，網絡結構將會自動重新組合，不會影響網絡的正常運行。

　　3 結束語

　　將無線傳感器網絡與RFID技術進行融合是現代物流信息管理技術的一個重要發展趨勢。目前，對于二者技術的融合，國內外都處于研究探索階段。文中將基于無線傳感器網絡和基于RFID技術的物聯網進行有機結合，提出了一種基于WSN和分級RFID的物流跟蹤監控系統，不僅拓展了無線傳感器網絡所感知信息的深度和廣度，而且實現了產品品質變化的實時監測與定位，提高了物流過程中倉儲和配送的效率和準確性，有效降低了物流過程的周期和成本。

　　(文/鄭州輕工業學院計算機與通信工程學院，李娜娜，甘勇，賀蕾，馮媛)
