無線發射機可從RF功率測量和控制中獲益。正因?yàn)檫@些因素，與其他無線通訊網絡共存的監管要求及需要，必須監測和控制無線發射機中高功率放大器(HPA)的RF功率水平。這些測量的精度和準確性可以提高發射機的頻譜特性，并極大節約HPA的運營成本。

　　某種形式PA輸出功率的工廠校準，通常作為任何控制PA輸出功率計劃的一部分來執行。校準算法在其復雜性和有效性方面有著很大不同。本文將集中討論典型的RF功率控制計劃如何得以實現，并將會對各種工廠校準算法之間的效益和效率進行比較。

　　圖1表示了具有RF功率測量和控制功能的典型無線發射機的框圖。其中來自HPA的一小部分信號耦合并輸入到用于測量的RF檢測器。該耦合器位于天線附近，并在雙工器和隔離器之后；其相關損耗應包括在部分校準之內。

　　取決于耦合系數，來自定向耦合器的信號將比輸入天線的信號成比例降低(如低于20或30dB)。這種方式中的耦合功率導致一些發送路徑中的功率損耗，一般會有幾十dB，這取決于定向耦合器的品質。在無線基礎架構應用中最高的發射功率一般在+30至+50 dBm(1至100W)，這一來自定向耦合器的信號對RF檢測器而言將仍然過大。因此，在耦合器和RF檢測器之間一般要求額外的衰減。

　　現代對數響應RF檢測器具有30至100 dB的功率監測范圍，并提供溫度和頻率穩定的輸出。在大多數應用中，檢測器輸出被輸入到模擬數字轉換器(ADC)，以便被數字化。采用儲存在非揮發性存儲器(EEPROM)中的校準系數，來自ADC的代碼被轉換成發射功率讀數。該功率讀數與設定點的功率水平進行比較。如果發現設定值與實測功率之間的任何差異，可以在信號鏈中許多點之間的任何一點進行功率調節。可以調整驅動射頻的基帶數據的幅度，可以調整射頻或中頻(IF)可變增益放大器(VGA)，或者改變HPA的增益的。這樣一來，增益控制回路調節自身并在理想限度內保持發射功率。但必須注意的是，電壓可變衰減器(VVA)和HPA的增益控制傳遞函數通常相當?shù)姆蔷€性。因此，自某一增益調整的實際增益變化是不確定的。這加劇了對控制回路的需求，該回路在改變設置和隨后迭代的進一步引導上提供了反饋。

　　在圖 1的系統中，幾乎沒有器件提供很好的絕對增益精度規范。通過確定±1 dB的發射功率誤差來表示其影響。器件的絕對增益，例如HPA、VVA、RF增益模塊，以及信號鏈中的其它器件，一般從器件到器件變化很大，從而達到造成輸出功率不確定性將明顯大于±1dB的程度。此外，信號鏈增益會隨溫度和頻率變化而有所不同。因此，必須不斷測量發射功率。

RF功率校準技術助力無線發射機

　　輸出功率校準可以定義為對傳輸?shù)较到y(tǒng)的高精度外部參考進行校準。校準過程通常涉及到切斷與天線的連接，并連接外部測量參考，例如RF功率計，為了向發射機的集成功率檢測器傳遞或克隆功率計的高精度。校準過程包括設定一個或更多的功率水平，采用來自功率計的讀書和來自RF檢測器的電壓，并將全部這些信息儲存在非易失性 EEPROM中。采用這些存儲的信息，發射機可以精確調節器自身功率，而不必與功率計進行連接。例如放大器增益與溫度關系、發射頻率，以及理想輸出功率水平變化等參數，(已校準)板上RF檢測器的作用就像一臺具有絕對準確性的內置功率計，這將保證該發射機永遠在規定的容差內發射理想功率。

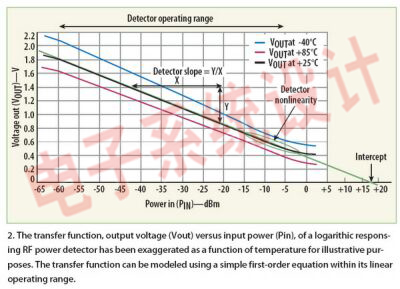

　　在該系統RF檢測器溫度和頻率內，該傳輸函數的線性度和穩定性強烈影響著校準過程的復雜性和7個可獲得的后校準精度。圖2表示了RF 指數放大器的傳輸函數的行為與溫度的關系，該圖為了進行解釋說明而進行了放大。三條3曲線顯示出：在+25°C、+85°C和-40°C下輸出電壓與輸入功率的關系。在+25°C下，檢測器的輸出電壓范圍從輸入功率為-60 dBm的大約1.8伏到輸入功率為0 dBm的0.4 V。傳輸函數緊隨一條直線，這條線覆蓋了這一痕跡。傳輸函數在末端偏離了這一直線，在-10和-5 dBm功率水平也有一些非線性行為的例子。

　　快速計算表明，這種檢測器有大約-25 mV/dB的斜率：輸入功率1 dB變化將導致25 mV的輸出電壓變化。這個斜率在動態范圍的線性部分為常數。因此，盡管有大約為-10 dBm的輕微非線性，但還可以得出結論，在+25°C下該傳輸函數的行為，可以采用一個公式1形式的簡單方程來建模：

　　其中，INTERCEPT = 外推的直線與圖中x軸交叉相吻合的點。

　　從校準方面來看，這一簡單的公式是有用的，這是因?yàn)樗鼘⑼ㄟ^采用和測量與校準過程中兩個不同功率水平一樣低的功率，來建立檢測器的傳輸函數。

　　考慮溫度上圖2中這一假設的檢測器的行為。在輸入功率為-10 dBm時，從約為室溫到-40 ℃或+85℃，輸出電壓隨溫度的變化大約為100 mV。根據早先對檢測器坡度計算為-25mV/dB，這相當于在± 4 dB測量功率下的偏差，這一偏差對大部分使用系統而言實在太大(現實的RF檢測器通常也有介于0和+/-0.5 dB之間的溫度漂移)。實踐中，所需要的是傳遞函數具有最小漂移隨溫度的檢測器。這將保證在工作溫度范圍以上的常溫下實現校準過程也將是有效的。這使得發射機在常溫下實現工廠校準，并在炎熱或寒冷溫度下避免昂貴而耗費時間的校準周期。

　　如果發射機頻率變化迅速，并且需要在多種頻率下按照確定的頻段發送信號，作為頻率函數的檢測行為也非常重要。最理想的是，RF檢測器按照確定的頻段呈現的反應變化并不顯著。這使得有可能在單個頻率下校準發射機，并且隨頻率變化的精度損失很少或根本沒有。

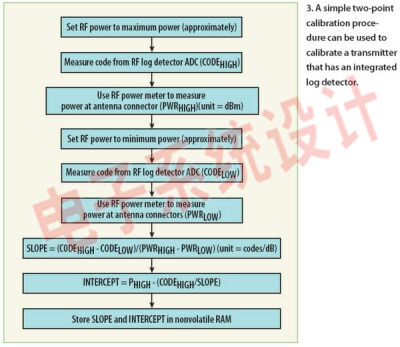

　　圖3 表示了發射機校準的流程圖，該圖與圖1中所述相似。簡單而快捷的兩點校準允許大致設定功率水平(但功率水平必須進行準確測量)。其有效性依賴于集成RF檢測器隨溫度和頻率變化的穩定性，并具有可采用公式1進行建模的可預測響應。發射機的工作功率范圍也應符合RF檢測器的線性工作范圍。

　　校準過程始于將功率計連接到天線，并設定接近于最大的功率水平。測量天線連接器的功率，并將其傳送給發射機的電路板上微控制器或數字信號處理器(DSP)。在同一時間內，通過模擬數字轉換器(ADC)來測量RF檢測器的輸出電壓，并且將其讀數提供給發射機的處理器。

RF功率校準技術助力無線發射機

　　其次，發射機的輸出功率減少到一定程度，即接近最低功率，并且重復這一過程(測量天線連接器和采樣RF檢測器ADC的功率)。與這四個讀數(低和高功率水平，低和高ADC編碼)，可以計算出SLOPE和INTERCEPT(見圖3)，并將其儲存在非揮發性存儲器中。

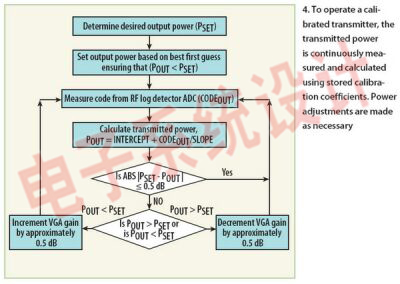

　　圖4 表示了校準之后，在發射機中精確設定功率的流程圖。在這個例子中，其目標就是要有一個發射功率誤差，其小于或等于±0.5 dB。最初，在最佳優先推測的基礎上來設定輸出功率水平。接下來，對該檢測器的ADC進行采樣。從存儲器取回SLOPE和INTERCEPT的值，并且計算所發射的輸出功率水平。如果輸出功率不在設定功率水平PSET的±0.5 dB之內，使用電壓可變衰減器(VVA)增加或減少輸出功率大約0.5 dB。在這里使用術語“大約”是因?yàn)橛锌赡躒VA本身具有非線性傳輸函數。再次測量發射功率，并進一步增加功率，直到發射功率誤差小于±0.5 dB。一旦功率水平在容差之內，進行持續監測，并且如果有必要的話，要進行調整(例如，如果信號鏈中的一個組分隨溫度有顯著的增益漂移)。

RF功率校準技術助力無線發射機

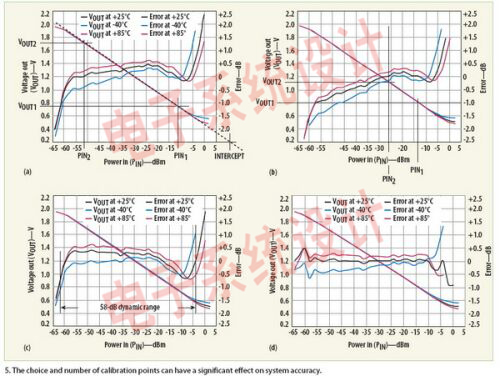

　　圖5 (a)到5(d)表示了來自同一個RF檢測器的數據，但使用了不同的選擇和數量的校準點。圖5(a)表示了2.2 GHz下AD8318型檢測器的傳輸函數，寬動態范圍的RF對數檢測器工作至8 GHz。在這種情況下，已經采用兩點校準(在-12和-52 dBm)對檢測器進行了校準。一旦校準完成后，可以畫出剩余的測量誤差。注意的是誤差并不是零。這是因?yàn)閷?shù)放大器并不完全遵照理想的輸出電壓 (VOUT)與輸入功率(PIN)的方程(VOUT = SLOPE(PIN – INTERCEPT)，即使在其工作區域內。然而，根據定義，在校準點的誤差將等于零。

　　圖5(a)還包括了-40和+85℃之間的輸出電壓誤差圖。使用+25℃ SLOPE和INTERCEPT校準系數來計算這些誤差圖。除非將采用某種以溫度為基礎的校準程序，否則有必要依靠+25℃的校準系數，并且承認有微小的剩余溫度漂移。



RF功率校準技術助力無線發射機

　　在許多應用中，可取的做法是，當在最大功率下發射HPA時有更高的精度。一方面，可能會有規范要求在全部或額定功率下需要更高水平的精度。不過，從系統設計的角度來看，額定功率下增加精度也是有價值的?？紤]用于發射+45 dBm(大約30 W)輸出功率的發射機。如果校準可以提供最高±2 dB的精度，然后必須設計HPA電路(功率晶體管和散熱片)安全地發射高達+47 dBm或50 W的輸出功率，這是一項昂貴的有余量設計。但是，如果系統可以被設計為具有±0.5 dB的后校準精度，HPA僅必須是超尺寸的，以便其能夠安全發射45.5 dBm或約36 W的功率。

　　通過改變其中進行校準的點，在某些情況下，可能極大影響可以達到的精度。圖5(b)表示了與圖5(a)一樣的測量數據，但從-10至-30 dBm具有很高的精度(大約±0.25 dB)。

　　圖5 (c)表示了如何在犧牲線性度的情況下，移動校準點來增加動態范圍。在這種情況下，校準點為-4和-60 dBm。這些點在器件線性范圍的底部。再次，在+25℃下校準點0 dB誤差是顯而易見的。還要指出，超過了AD8318保持小于±1 dB的誤差，在+25°C下將范圍擴展至60 dB，并且在該溫度以上為58 dB。這一辦法的缺點是，增加了整體測量誤差，尤其是在檢測器范圍頂部的情況下。

　　圖5(d)表示了使用更精細的多點算法的后校準誤差。在這種情況下，將多輸出功率水平(在這個例子中間隔6 dB)應用于發射機，并使用每個功率水平下的檢測器輸出電壓進行測量。這些測量被用于將傳輸函數分成幾段，每段擁有自己的SLOPE和 INTERCEPT。這種算法往往可以極大減少由檢測器非線性所導致的誤差，并使溫度漂移成為主要的誤差來源。這種辦法的缺點是，校準過程需要更長的時間，并需要更多的內存來存儲多個SLOPE和INTERCEPT校準系數。

　　在需要高精度RF功率傳輸?shù)膽?yīng)用中，通常需要某種形式系統校準?；诂F(xiàn)代集成電路(IC)的RF功率檢測器，具有預測響應以及良好的溫度和頻率穩定性，可以大大簡化系統校準，并可以提供± 0.5 dB或更好的系統精度。校準點的位置和數量可以對可達到的后校準精度產生顯著的影響。
