1、前言

　　目前，我國有約3億需照顧看護群體，這其中主要為兒童和老年病人。由于現代生活節奏緊張化，家長忙于工作，兒童擁有了更大的自由活動空間，經常發現兒童走丟、受傷的現象；醫院的病人比如老年癡呆癥患者也有走失現象發生。如何實現對此群體的隨時監護，已成為廣大照顧者們非常關心并急切希望解決的問題。GPS（全球定位系統）[1]是美國從20世紀70年代開始研制，歷時20年，耗資200億美元，于1994年全面建成，具有在海、陸、空進行全方位實時三維導航與定位能力的衛星系統，具有性能好、精度高、應用廣的特點，已免費開放使用，是迄今最好的導航定位系統。隨著全球定位系統的不斷改進，硬、軟件的不斷完善，應用領域正在不斷地開拓，目前已遍及國民經濟各種部門，并開始逐步深入人們的日常生活。我們采用GPS技術制備監護用的定位裝置，以滿足家庭對孩子、醫院對病人的實時看護，從而使工作中的家長們放心，防止醫院病人走丟，提高醫院對病人的看護水平，擴大病人的活動范圍。

2、裝置硬件設計與實現

　　該醫療監護裝置（圖1）由兩大部分組成：?jiǎn)纹瑱C(jī)控制模塊和GPS接收模塊，這兩個模塊之間通過串口機制進行信息的交互。.

圖1  醫療監護裝置系統結構

　　2.1單片機控制模塊（圖2）：通過擴展外圍電路，實現了對生理參數數據的采集、鍵盤操作、生理參數LCD顯示和自動報警等。LCD我們采用G191液晶模塊，192×128點陣，點尺寸為0.33×0.33mm,點距為0.04mm，驅動電源為＋5V和－20V。液晶控制器我們采用SED1335，該控制器用于接收來自控制模塊的各種指令和數據，產生相應的時序?qū)σ壕吝M(jìn)行控制顯示，SED1335的軟件功能非常強大，而且自帶數據RAM，并可自行管理顯示緩存區，方便我們使用。

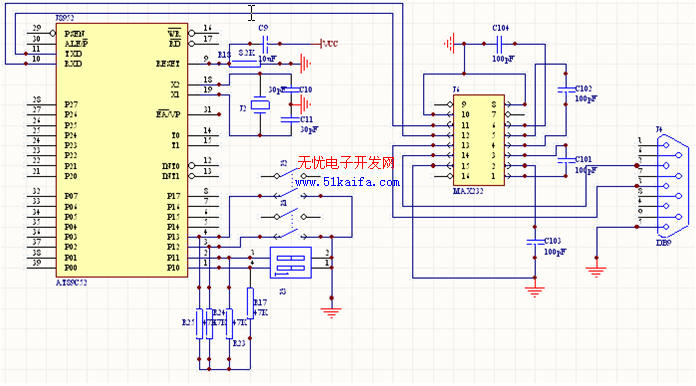

圖2  單片機控制模塊電路

　　2.2 GPS接收模塊：負責從GPS衛星（空間部分）接收信息，并實時的將數據通過UART串口發送給單片機控制模塊，在設計過程中，通過分析和比較，我們選用了臺灣HOLUX公司的GR-85串口GPS接收器。在信號捕捉及信號精度方面，GR-85具有其獨特的優勢。其信號重新捕捉時間只需要100ms，最小速度更新率可達到1s。

　　GR-85接收模塊采用串行通信方式，其數據格式定義如下：9600b／s，8個數據位，1個停止位，無極性輸出。GR-85支持六種NMEA－0183協議信息：GGA，GLL，GSA， GSV，RMC，VTG。這六種信息的區別在于用戶所能接收到的信息類型有所差別，例如在RMC格式中有速度的信息，而在其他的格式中卻沒有。設計者可以根據需要選擇響應的信息格式，本實驗利用RMC格式。表1為GPS接收模塊管腳。接收模塊與單片機通訊主要通過TXA腳。

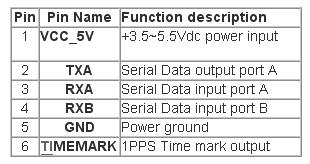

表1  GPS接收模塊管腳

3、系統軟件設計與實現

　　GPS 接收板只要處于通電工作狀態就會源源不斷地把接收并計算出的GPS 導航定位信息通過串口傳送到單片機系統中。對GPS 信息進行提取必須首先明確其幀結構，數據幀主要由幀頭、幀尾和幀內數據組成。各幀均以回車符<CR>和換行符<LF>作為幀尾，標識一幀的結束。對數據幀處理，是先對幀頭進行判斷，然后對所需的幀進行數據的提取處理。由于幀內各數據段被逗號分割，因此在處理接收數據時一般是首先通過搜尋"$"的ASCII 碼來判斷是否是幀頭，接著對幀頭的類別進行識別，然后再根據識別出來的幀類型以及逗號‘，’個數來確定當前正在讀取的是哪個參數，并作出相應的提取和存儲。我們采用中斷方式來獲取GPS數據。

　　為了存放接收以及處理后的時間及其經度緯度數據，我們?cè)趦?nèi)存中劃出了固定的空間。其中3BH－5FH用來存放接收到的時間和經度緯度數據，6BH－7FH用來存放處理后的時間和經度緯度數據。

系統流程圖如圖3所示：

圖3  系統流程圖

3.1 GPS數據輸出格式如下：

　　$GPRMC,<1>,<2>,<3>,<4>,<5>,<6>,<7>,<8>,<9>,<10>,<11>*hh<CR><LF>
　　格式說明如下：<1> 當前位置的格林尼治時間，格式為hhmmss；<2> 狀態, A 為有效位置, V 為非有效接收警告，即當前天線視野上方的衛星個數少于3 顆；<3> 緯度, 格式為ddmm.mmmm；<4> 標明南北半球, N 為北半球，S 為南半球；<5> 經度，格式為dddmm.mmmm；<6> 標明東西半球，E 為東半球，W 為西半球；<7> 地面上的GPS 接收器的移動速度； <8> 方位角，范圍為000.0～359.9；<9> 日期, 格式為ddmmyy；<10> 地磁變化；<11> 地磁變化方向，為E 或W。

　　輸出范例：$GPRMC,161229.487,A,3723.2475,N,12158.3416,W,0.13,309.62,120598, ,*10

3.2  GPS信息接收程序：
中斷接收程序
XINTS:MOV A,SBUF
JB DFLAG,DF
JB CFLAG,CF
JB MFLAG,MF
JB RFLAG,RF
JB PFLAG,PF
JB G1FLAG,G1F
JB SFLAG,SF
XRL A,#24H
JZ SYES
MOV 20H,#00H;不是則清所有標志位
LJMP INTSOUT
SYES:SETB SFLAG;是$，設標志
LJMP INTSOUT
SF: XRL A,#47H;是第一個G么
JZ G1YES;是G轉G1TES
MOV 20H,#00H
LJMP INTSOUT
G1YES:SETB G1FLAG
INTSOUT:POP ACC
RETI
G1F: XRL A,#50H;是P么
JZ PYES;是則轉PYES
MOV 20H,#00H
LJMP INTSOUT
PYES:SETB PFLAG
LJMP INTSOUT
PF:XRL A,#52H;是R么
JZ RYES;是則轉RYES
MOV 20H,#00H
LJMP INTSOUT
RYES:SETB RFLAG
LJMP INTSOUT
RF:XRL A,#4DH;是M么
JZ MYES;是則轉MYES
MOV 20H,#00H
LJMP INTSOUT
MYES: SETB MFLAG
LJMP INTSOUT
MF:XRL A,#43H;是C么
JZ CYES;是轉CYES
MOV 20H,#00H
LJMP INTSOUT
CYES: SETB CFLAG
LJMP INTSOUT
CF:XRL A,#2CH
JZ DYES
MOV 20H,#00H
LJMP INTSOUT
DYES:SETB DFLAG
LJMP INTSOUT
DF:MOV @R0,A
DEC R0
DJNZ R3,INTSOUT
MOV R3,#25H
MOV R0,#3bH
LJMP INTSOUT

4、結果與討論

　　經過實驗測試，該系統誤差在5米以內，在廣州市不同的地理位置、天氣狀況中測量，系統均可實現對目標的定位。系統每5秒鐘進行一次數據刷新，使系統單位耗電量減小到連續測試耗電量的1/4。同時，相比于利用紅外線、射頻技術定位測距等，本系統擁有更高的精確度、穩定性和抗衰減能力，有利于監護時的信息傳輸。

　　實驗證明：GPS技術應用于戶外活動的病人及兒童的監護是可行的，可通過該系統對監護對象進行實時監護，一旦病人處于危急狀態，可通過GPS信息獲知病人位置，從而大大提高拯救病人效率，也可以將走丟的兒童及老年癡呆患者及時找回來，同時該裝置也可以用于旅游、探險等野外活動的定位跟蹤。

　　GPS技術用于軍事、交通、野外地質找礦等領域的應用已有相關報道[2-4]，但還未見GPS技術用于醫療監護方面的詳細報道，本文作者創新點：具體探討了GPS技術應用于醫療監護定位的技術問題，拓展了GPS技術的應用范圍，實現了一種新的醫療監護定位技術。由于GPS技術的免費使用以及該GPS醫療監護定位裝置所具備的高精確度、良好的穩定性、強大的抗衰減能力、較小的耗電量等優點，使GPS醫療監護定位裝置在醫療保健方面具有良好的應用前景。
