引言

　　我國第二代居民身份證(簡稱“二代證”)采用了符合ISO14443 Type B通訊協議的近耦合射頻識別(RFID)技術，載波頻率為13.56MHz，工作場強為1.5~7.5A/m，卡片調制副載波頻率為847kHz。射頻卡(非接觸IC卡)在實際中已經得到了廣泛的應用。在檢測國內各廠家研制的二代證樣卡時，技術人員發現不同廠家的芯片噪聲水平相差很大，有的甚至影響了卡片與讀卡器的正常通信。也就是說，當卡片處于讀卡器天線的工作場強范圍內，尤其是在近場情況下，讀卡器與卡尚未進行通訊時，卡片天線兩端的電壓(電流)交流信號峰峰值會發生波動，波動頻率可能為847kHz，或是其整數倍頻(或分頻)。造成波動的主要原因是芯片電源穩定性差，或者芯片功耗波動太大。如果卡片線圈內的電流信號峰峰值波動達到一定值，尤其是847kHz頻率的波動時，讀卡器就可能將其放大到與有效信號相當?shù)姆邓?，這樣就會嚴重影響讀卡器的工作，大大增加讀卡器解調電路的設計難度。

　　本文首先簡單介紹了Type B射頻卡系統的通信原理，之后分析了卡片調制信號以及與噪聲和讀卡器靈敏度之間的關系，提出了噪聲檢測方法和可行的噪聲標定方法，并對此進行了詳細討論。

圖1 近耦合射頻卡系統等效電路圖

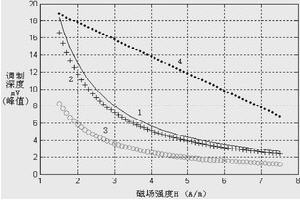

圖2  調制深度曲線

　　近耦合射頻卡通信原理

　　卡片與讀卡器之間是通過近電感耦合來進行通訊的。也就是說，當讀卡器向卡片發送指令時，讀卡器天線線圈流過的電流會根據指令發生相應的變化，場中的卡片就會感應到此變化，并解調出指令信號，之后對指令信號進行處理并發出響應；當卡片向讀卡器發送響應信號時，卡片會根據響應信號通過負載調制的方式改變卡片線圈流過的電流，讀卡器天線線圈就會感應到卡片線圈電流的變化，并進行解調處理，得到卡片響應信號。

　　讀卡器一般將兩個邊帶信號中的一個847kHz頻率成分通過濾波器從載波信號中分離出來，但是實際上并不存在理想的濾波器。這樣，疊加在載波上的847kHz附近頻帶上的信號(包括調制信號和噪聲信號)都會通過讀卡器的濾波器，從而被放大。其中，847kHz附近頻帶上的噪聲信號主要是由于芯片內部邏輯電路工作時功耗的周期性波動而引起的。特別的，對于CPU卡片來說，由于指令的周期性操作，可能引起電源周期性波動，更嚴重的會對EEPROM進行操作。因此，在芯片設計階段，就應該認真對待電源的穩定與功耗問題。

　　卡片調制信號分析與檢測

　　理論分析

　　近耦合射頻卡與讀卡器通信的簡單等效電路原理圖如圖1所示。其中，R1、C1、L1和R2、C2、L2分別為讀卡器和卡片天線諧振電路中的等效電阻、電容和電感；Z2為芯片等效阻抗負載；M為互感；u和i分別為電壓和電流(指的是電壓和電流交流信號幅值)。當L1和C1滿足諧振時，有：

　　(1)讀卡器通過對u1(天線兩端電壓)進行檢波、濾波、放大和解調處理得到卡片發出的數據。在讀卡器接收信號期間，u0保持不變。在L1和C1滿足諧振條件的情況下，下文將對卡片的調制深度與讀卡器接收端u1的關系進行分析。
如果卡片與讀卡器天線位置固定，則耦合系數確定，即互感M不變。根據式(1)可知，只有卡片線圈電流i2影響u1的值。因此，當卡片向讀卡器返回響應信息時，可以通過負載(電阻或者電容)調制改變Z2，從而改變i2的值；

　　當改變卡片與讀卡器天線線圈間的距離時，也即改變了通過卡片線圈的有效磁場強度Heff。由，可知Heff 的改變意味著M的改變，但它們之間并不是線性關系，因?yàn)楫?dāng)讀卡器線圈與卡片線圈位置發生變化時，i1也會發生變化。由式(1)有(2)上式中0、A、N和Heff分別表示空氣中的磁導率、卡片線圈面積、卡片線圈匝數和有效磁場強度，，都是不變的量。當Heff=H0時，卡片在無調制狀態下，讀卡器天線線圈電流為i10，卡片線圈電流為i20，u1的值記為u10。當卡片調制時，其相應的量記為Hm、i1m、i2m和u1m，有i2m=i20+苅2、i1m=i10+苅1、Hm=H0+艸，u1m=u10+苪1?？ㄆ{(diào)制狀態下與非調制狀態下讀卡器線圈感應電壓之差苪1為：(3)實際上，由于i20<<I10、艸<<H、苅1<<i10、苅2<<i20，因此可近似如下：(4)由上式可以看出，如果苅2與H0為線性關系，即苅2=m/H0，那么苪1基本接近一個常數b1•m/i10。但是由于苅2與苅1(或艸)會向相反的方向變化，因此，在不同的場強下，如果想得到相同的苪1，就需要對苅2=m/H0進行修正。由ISO14443-2給出的卡片負載調制深度幅值為30/H1.2mV(峰值)，可以近似地推導出苅2=m/H1.2。

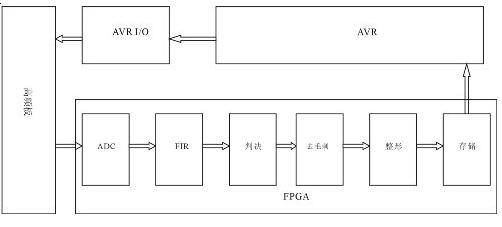

圖3主控板框圖

　　本設計方案可以廣泛應用在以下領域：

　　1．制造業，實現精細制造，提高生產效率，保障產品質量。

　　2．企業供應鏈管理，有效控制企業庫存量，降低市場風險，提高盤點效率。

　　3．倉儲物流業和交通運輸，物流全過程的跟蹤監控，提高調度的準確性和效率。

　　基于FPSLIC的設計

　　FPSLIC就是在基于SRAM的SoC中嵌入AVR MCU內核和FPGA門陣列邏輯。AVR、FPGA、SRAM模塊之間的接口已經實現，而且可以配置，可以節省2000~5000門。一個FPSLIC里有10000～ 40000門的FPGA、一個單片機、一個儲存器、多種外圍設備和現成的接口。其低價格的軟件包括：設計主控流程、綜合驗證、布線工具以及硬件和軟件的仿真。

　　嵌入在FPSLIC 里的MCU為Atmel的AVR。它是一個8Bit RISC的MCU，可以執行的單時鐘指令可達120多條，AVR代碼效率和性能跟一般8位的MCU相比凸顯優越。當把它嵌入以SRAM為主的FPSLIC時，更可表現其三大特點 ：提高速度、降低功耗、程序存儲量降低。

　　嵌入在FPSLIC 中的FPGA為Atmel的AT40K系列。該系列FPGA內有10ns的分布式SRAM，它可以異步操作，也可以同步操作。AT40K的設計是用VHDL/Verilog或畫圖的方式在計算機上形成的。由于AT40K還可以當作DSP的協處理器使用。客戶可以把一些需要快速執行的功能在FPGA里實現，比如FIR、FFT、interpolators 和DCT，從而使得該FPGA能很好地應用在多媒體、電信和工業控制等領域。

　　AT94K40的內部程序/數據SDRAM分為3塊：10K×16位專用程序存儲器(地址范圍：0x0000~0x27ff)；4K×8位專用數據存儲器(0x0000~0x0fff)；6K×16位或12K×8位可配置存儲器。

　　開發軟件采用System Designer 3.0。硬件和軟件同步仿真。

　　本設計的主控板框圖如圖2所示。

　　本方案的具體設置包括：

　　1.現在使用的設置為16K×16位的程序存儲器，4K×8位的數據存儲器。在4K×8位專用數據存儲器(0x0000~0x0fff)中包含了64個AVR I/O寄存器。其中AVR與FPGA的通信中使用到了以下寄存器:

　　FISCR:FPGA I/O選擇控制寄存器

　　FISUA～D:FPGA I/O選擇、中斷控制寄存器

　　2. 考慮到需要以80KHz頻率發送OOK信號，通常的4MHz的板上晶振在不分頻的情況下使用匹配中斷(匹配值為50)，才勉強實現，但由于指令執行周期(0.25s)太長，實際發送OOK信號時達不到要求的速度。故改用18.432MHz的晶振，匹配值為225。匹配值的計算公式為：匹配值＝晶振頻率/分頻系數/80KHz。

　　3. AVR代碼中使用了Uart0&1的接收/發送中斷與Timer0的匹配中斷。

　　4. 波特率設置：BAUD＝Fck/16*(UBR+1)，F(xiàn)ck為時鐘頻率，UBR為波特率寄存器高字節UBRHI和低字節UBRRn的數值(0～4095)。下面給出典型值：

　　Fck=4MHz,UBR=25,BAUD= 9600bps

　　Fck=18.432MHz,UBR=9,BAUD= 115200bps

　　5. 由FPGA實現的功能為：補碼變換，差分處理，F(xiàn)IR低通濾波，歸一化判決，去毛刺，同步提取。

其中對各步驟簡要說明如下：

　　a)補碼變換：因?yàn)锳DC的輸出信號為1ff~000(3~2V), 3ff~200(2~1V)。若要分出信號的正負，就需要本步驟，具體操作為將大于511的輸出減去1024。

　　b)差分處理：增強信號。

　　c)FIR低通濾波：去除高頻噪聲。

　　d)歸一化判決：將A/D采樣得到的電壓值轉變?yōu)镮/O信號。

　　e)去毛刺：去除毛刺信號。

　　f)同步提?。禾崛〈a元信號，平均一個碼元擁有4個采樣點。

　　開發體會

　　采用FPSLIC開發優勢在于：資源比較豐富，I/O設置很靈活，有很大的發揮余地；FPGA的運算速度很快；由于使軟硬件同步仿真，雖然難度大了，但也縮短了開發周期；總體的性價比好。

　　感覺不足的地方有：AVR協同F(xiàn)PGA工作的速度跟不上，當運作頻繁時總是FPGA等候AVR；System Designer的界面不夠友好，使用起來不太方便；布線的速度慢。

　　總體來說，本文利用FPSLIC實現了超高頻段RFID閱讀器，為 FPSLIC在這方面的應用打開了思路。
