ID卡主要特點
　　載波頻率為125KHZ（THRC12）或13.56MHZ（THRC13）；
　　卡向讀卡器傳送數據的調制方式為加載調幅；
　　卡內數據編碼采用抗干擾能力強的BPSK相移鍵控方式；
　　卡向讀卡器數據傳送速率為3.9kbps（THRC12）或6.62kbps(THRC13)；
　　數據存儲采用EEPROM，數據保存時間超過10年；
　　數據存儲容量共64位，包括制造商、發行商和用戶代碼；
　　卡號在封卡前寫入后不可再更改，絕對確保卡號的唯一性和安全性；
　　THRC13芯片除封裝成標準卡片形狀外，還可根據應用需要封裝成籌碼等多種形狀。

　　ID卡工作原理
　　系統由卡、讀卡器和后臺控制器組成。

　　工作過程如下：
　　（1）讀卡器將載波信號經天線向外發送；
　?。?）卡進入讀卡器的工作區域后，由卡中電感線圈和電容組成的諧振回路接收讀卡器發射的載波信號，卡中芯片的射頻接口模塊由此信號產生出電源電壓、復位信號及系統時鐘，使芯片“激活”；
　?。?）芯片讀取控制模塊將存儲器中的數據經調相編碼后調制在載波上，經卡內天線回送給讀卡器；
　　（4）讀卡器對接收到的卡回送信號進行解調、解碼后送至后臺計算機；
　?。?）后臺計算機根據卡號的合法性，針對不同應用做出相應的處理和控制

　　ID卡應用范圍
　　（1）與接觸式IC卡相比，非接觸式ID卡無需插拔卡，避免了由于機械接觸不良導致的各種故障，因而具有操作方便、快捷、可靠、壽命長等突出優點，特別適用于人流量大的場合。
　?。?）THRC12/13非接觸式ID卡主要可應用于身份識別和尋址控制，如門禁、保安、考勤等領域，也可擴展應用到展覽會、公園、旅店、餐廳等公共場所的門票、優惠卡等。
　?。?）以及生產過程、郵政包裹、航空鐵路運輸、產品包裝、交通等部門的物流、電子標簽、防偽標志、一次性票證等眾多領域。
　　（4）雖然它僅是一種只讀卡，但利用后臺計算機控制管理，即使是涉及收費管理的問題也可以在一定范圍應用，如食堂就餐收費管理等。針對具體應用，可將持卡人的個人資料送入后臺計算機，建立數據庫并配置應用軟件，使用時通過讀卡器將讀到的卡號送至后臺計算機，從數據庫中調出持卡人的個人資料，而后根據具體應進行操作，因而應用范圍極其廣闊。

　　芯片介紹
　　EM4100/4102只讀感應卡ID卡
　　芯片：EM瑞士微電　EM4102Water
　　工作頻率：125KHZ
　　感應距離：2—15厘米
　　尺寸：ISO標準卡/厚卡/多種異形卡
　　封裝材料：PVC、ABS
　　典型應用：身份識別、考勤系統、門禁系統、財物標識等

　　1．3、非接觸卡的主要應用

　　門禁系統：
　　對于樓宇重要的出入口,以及管理中心的機房、物料倉庫、設備房、辦公室、財務室等。人員的進入權限是經過系統登記確認后授予，系統并對人員進/出作詳細記錄，便于查詢、統計及活動監察。

　　活動監察軟件模塊：
　　反應持卡用戶出/入狀況、當前位置、分析員工工作效率、反應主管及巡視人員的工作狀況及路線。

　　考勤系統：
　　員工進出的歷史記錄是處理考勤的依據，杜絕人為因素的不良影響，全面的考勤報表是計算員工薪金的最佳資料。

　　消費系統：
　　會所、餐廳、酒店、俱樂部、活動中心、娛樂室、商務等。

　　巡更：
　　管理中心內倉庫、財務重地、機房、臨時存儲地點、辦公大樓、生活區的保安巡邏，要求保安員按規定時間、路線、時間間隔進行保安巡邏，人盡其責。保安員工在發現情況解決問題時須輸入“事件代碼”；未能在規定的時間間隔內巡邏至指定地點，也必須輸入“原因代碼”，由軟件系統產生巡更報表。

　　停車場：
　　各式停車場的車輛進入管理、滯留時間、收費計算等，克服人為因素造成的損公肥私。

　　二、門禁系統概述

　　人們使用普通門鎖來保護室內財產安全,控制人員進出已經沿襲了幾千年，門鎖技術的改進從古代的掛鎖發展到現代的彈子鎖，始終離不開一把金屬鑰匙。對于有成百上千人的規?；k公樓宇，可想而知“人手一把”的鎖匙很多，易被復制、丟失、淋銹；尤其是對一些保安要求高、環境優美的高檔樓宇，對門鎖的要求更為先進、高檔、智能管理方式。顯然，傳統的機械鑰匙門鎖已不符合現代人的使用需求，為從根本上改變這種落后的局面，一種新型的“感應卡智能門禁系統”以其全新的使用概念贏得人們的信賴，其先進性與可靠性將帶來門鎖的新內涵。

　　智能門禁管理系統將“感應卡”與“鎖具”有機結合，進而由“感應卡”替代“鑰匙”，配合電腦，實行智能化管理，有效的解決了傳統門鎖的多種不足，其優良的管理使用功能－－更是給人們帶來意想不到的方便。

　　三、門禁系統總體設計

　　3．1、設計原則

　　以人為本
　　"人"是企業管理的主體，系統設計應緊緊圍繞著人們的實際需求，以實用、簡便、經濟、安全的原則，同時照顧到不同職務層次、不同部門的需要，滿足企業管理這一特定使用功能。

 　　適用性
　　當今科技發展迅速，可應用于一卡通系統的技術和產品可謂層出不窮，工程中選用的系統和產品都應能使用戶得到實實在在的受益，并滿足近期使用和遠期發展的需要。在多種實現途經中，選擇最經濟可行的途經。

　　先進性
　　系統的設計和產品選用在投入使用時應具有一定的技術先進性，但不盲目追求尚不成熟的新技術或不實用的新功能，以充分保護用戶的投資。

　　可靠性
　　系統的設計應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能。

　　實施的可行性
　　以現有成熟的產品為對象設計，同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，并考慮行政主管部門歸口管理的要求，使設計的方案現實可行。

　　標準化、開放性
　　標準化、開放性是信息技術發展的必然趨勢，在可能的條件正點，設計中采用的產品都盡可能是標準化、具良好開放性的，并遵循國際上通行的通信協議。應用軟件盡量采用已商品化的通用軟件，以減少二次開發的工作量和利于日后的使用和維護。

　　可擴充性
　　系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能。

　　數據安全
　　采取必要的措施保障內各智能化系統數據的安全。

　　易操作性
　　樓宇智能化系統是面向各種管理層次使用的系統，系統及其功能的配置以能給用戶提供舒適、安全、方便、快捷為準則，其操作應簡便易學，而絕不能因"智能"而給用戶帶來不便，甚至煩惱。

　　針對性
　　企業智能化系統的設置并非千篇一律的，而應根據工程的實際情況，如工程規模、配套設施、市場定位、用戶對象、管理要求、規劃及平面布局等等因素，作出有針對性的設計。

　　本方案中采用的系統基于整個樓宇"一卡通"控制系統，可以方便的實現功能方面的擴展和數量方面的擴展，設計用非接觸IC卡充當通行卷。使用者可以憑卡在其指定的范圍內完成成份確認及通行。

　　3．2、設計依據

　　《智能建筑設計標準》(DBJ08-47-95)
　　《商用建筑線纜標準》(EIA/TIA-569)
　　《民用建筑電氣設計規范》（JGJ/T16-92）
　　《電氣裝置安裝工程施工及驗收規范》（GBJ23-90，92）
　　《安全防范工程程序與要求》（GA/T75-94）

　　3．3、系統組成

　　門禁系統由以下產品組成:
　　非接觸感應卡片（卡上能印刷管理中心統一設計的圖案）
　　門禁控制器（SD-804）
　　讀卡器（SD-216A）
　　發卡器（SD-301B）
　　電控鎖（磁力鎖、脈沖鎖）
　　專用電源（12V／3A）
　　出門按鈕
　　通訊轉換器（SD-300S）
　　管理工作站（安裝門禁管理軟件）

　　四、NEWABEL門禁系統功能介紹及性能特點

　　4．1、門禁系統功能介紹

　　智能卡門禁管理系統的基本功能是：用智能卡代替?zhèn)鹘y(tǒng)的人工查驗證件放行、用鑰匙開門的落后方式，系統自動識別智能卡上的身份信息和門禁權限信息，持卡人只有在規定的時間和在有權限的門禁點刷卡后，門禁點才能自動開門放行允許出入，否則對非法入侵拒絕開門并輸出報警信號。由于門禁權限可以隨時更改，因此，無論人員怎樣變化和流動，都可及時更新門禁權限，不存在鑰匙開門方式時的盜用風險。同時，門禁出入記錄被及時保存，可以為調查安全事件提供直接依據。

　　門禁管理系統是奧仕德非接觸式ID/IC卡一卡通系統的主系統之一，它實現人員出入權限控制及出入信息記錄。

　　當人員進門時只需持卡靠近讀卡器進行讀卡，讀卡器接觸到ID卡信息后，門禁控制器首先判斷該卡號是否合法，如合法則發出“滴”一聲，綠燈點亮，同時開鎖，并將該卡號、日期、時間等信息保存以供查詢。否則門不打開，紅燈亮，蜂鳴器發出“滴滴”兩聲。

　　根據小區劃大樓的安全情況特點，門禁控制器之間采用工業現場總線RS-485進行通訊，同時保證在管理主機故障或通訊中斷的情況下門禁控制器能維持門禁正常運行。

　　對不同的部門人員授予不同的權限功能。通過此功能，便可解決重要地點只有經過授權，人員刷卡后才能出入，未經授權的人員則刷卡無效，不能進出。
下面以四門控制器的基本功能為基礎簡述門禁系統的主要功能：

　　讀卡器
　　可外接標準韋根26、32、36、44讀卡器及密碼鍵盤讀卡器，支持多種卡片技術，兼容Motorola 、HID、EM、Mifare 1等各種品牌讀卡器來實現進出刷卡開門；
　　支持多種方式開門：
　　刷卡開門；
　　刷卡+用戶密碼（鍵盤）；
　　用戶ID號（鍵盤）+用戶密碼（鍵盤）；
　　遠程（RS422命令）開門；
　　卡+脅迫碼開門；
　　手動按鈕開門（室內，或免起身放行）；
　　其中，卡+脅迫碼開門方式是指：持卡人在受脅迫情況下，在刷卡后反相輸入開門密碼作為脅迫碼進行開門，同時向中心發出脅迫報警信號的一種開門方式。

　　支持硬件增刪卡功能
　　硬件自帶增刪卡按鈕；按住對應按鈕后刷卡就可以把該卡增加進或刪除出控制器；

　　時段控制：
　　工作日按星期（星期一  至  星期日）管理進入時段
　　時段管理一共有32張時段列表，根據實際需求可以設置每一張時段列表，每張列表可設置4個時段定義；

　　每一用戶可分于不同的四類卡，根據需要可以按周輪回指定任何一件事務（如刷卡準進入時段、門長開時段、二次密碼確認時段、布防時段）受第1～32張時段表中的某張表約束，例如受第5張表約束，則直接將第5張表的序列號作為某時段索引值，該事務受序列號的時段表約束。

　　刷卡+密碼時段
　　開啟刷卡+密碼確認功能后，允許設置每日確定需要此功能的時段；
　　對于特權人或非特權人，無輸入密碼能力時，可以設置特殊標志（4位數密碼全0），即刷卡就可直接進入，排除輸入要求，做到人性化；（密碼全0用戶只能通過上位機軟件設置）。
　　注意：開啟刷卡+密碼功能后，休息日、節假日是全天侯需要密碼。

　　自動布防時段
　　在時段內自動開啟對門開關（門磁）、防入侵（竊入）紅外等傳感器（如紅外線對射式、或紅外場熱釋電感應器等）的布防監控。

　　節假日：
　　可設定一年中的任意40組（天）為節假日，在該節假日內，刷卡準進入時段、門長開時段、二次密碼確認時段、布防時段可設置不同的受限時段；該受限時段優先于一般時段；

　　支持多種電磁鎖
　　常開鎖（電插鎖、磁力鎖、門夾鎖等）；
　　常閉鎖（脈沖鎖、靈性鎖、靜音鎖等）；
　　開鎖繼電器驅動時間：0.1秒--25秒內允許設定（軟件）

　　報警功能
　　強迫開門報警，開門超時報警、控制器非法開蓋報警、手動報警、紅外雙監探測報警等。當報警事件發生時，觸發事件由繼電器輸出，可用來控制警燈、警鈴或聯動相應的控制門動作；

　　緊急功能
　　當發生消防報警時，在發出報警信號的同時，可以聯動控制所有的門都處于開啟狀態，便于所有人員快速撤離、逃生；當發生偷盜事件時，在發出報警信號的同時，可以聯動控制相應的門處于緊急關閉狀態，使盜賊插翅難飛，只能束手就擒。

　　通訊方式
　　可采用RS485、RS422總線或TCP/IP三種方式任意一種進行系統聯接。

　　門禁系統業務流程
　　在各主要門禁出入口安裝智能卡感應器、門禁控制器和電子門鎖，并通過計算機和門禁管理軟件對允許進出各門禁的人員進行授權，包括每個人被允許或禁止在何時出入何門禁。

　　持卡者進門或出門時，將智能卡接近智能卡感應器，智能卡內身份信息和門禁權限信息被傳入門禁控制器中，門禁控制器判斷其合法性和有效性，對與合法有效刷卡，門禁控制器輸出開門信號到電子門鎖，門被自動打開，對于非法或無效卡，門禁控制器拒絕開門。對于單向控制門，出門時只要按動出門按鈕，門禁控制器將自動開門。

　　當非正常或暴力開門時，門磁開關信號輸入到門禁控制器內，門禁控制器輸出報警信號，以聲光信號報警。
門禁控制器還可接收消防報警聯動信號，當出現事故時，門禁控制器強行開放門禁，允許人員快速疏散。

　　其它擴展部分
　　開門按鈕用于只需單向刷卡控制的門（如一般辦公室門），或需要遠程手動控制開門的場合（如前臺接待室大門、總經理辦公室），該信號接通時門禁自動開啟，無需刷卡。遙控開關也可用作備用開門按鈕。

　　門磁開關用于檢測門的開閉狀態，實現門禁連鎖控制和異常報警檢測。當門禁控制器檢測到異常刷卡或門狀態異常時，可以輸出一個報警信號給報警器，如聲光報警器、警鈴等。當門禁控制器與計算機的距離超過規定值時，需要加通訊中繼器以延長通訊距離。

　　發卡器用于對智能卡的數據格式和內容的初始化、使用過程中對卡內數據的查詢和更改、卡回收等操作，如果只單一建立了智能卡門禁管理（子）系統，則至少需要一臺發卡器，如果是多應用的一卡通系統，智能卡門禁管理（子）系統，可以公用發卡器。

　　目前一些單位在管理方面已經應用了較為成熟且專業的應用管理系統，如：圖書管理系統、教務管理系統等，并且一些專業的生產廠家在某些方面已經開發出了較為成熟的應用系統，為了保護客戶的前期投資和系統的平滑升級，一卡通平臺提供“通用它方接入套件”產品，與其他方產品耦合成一卡通系統。

　　4．2、門禁系統的功能目標

　?。?）    以非接觸卡代替機械鑰匙，管理中心授權才能使用；
　　（2）    卡片的發行、授權、注銷、回收等管理功能；
　　（3）    刷卡開門、用戶ID號+用戶個人密碼開門（需安裝帶密碼鍵盤讀卡器）；
　　（4）    保安室“手動按鍵放行”；
　?。?）    消防聯動報警開門；
　?。?）    斷電后由UPS電源供電，能支持8—12小時（需安裝UPS電源）；
　?。?）    開門記錄，匯總到電腦產生報表；
　　（8）聯動監控：

　　1）對于重要區域，可以安裝有閉路電視監控系統。使用感應卡片開門時，可以聯動開啟閉路監控人像拍攝（CCD攝像裝置），實行電子圖像比對，而由保安監控室比對確認后，遠程放行進入。例如：貴重物品、儀器、貴重元器件保存區的進入。

　　2）發生緊急事故時，控制器聯動時能自動將門關閉（可設置），臨時取消開門允許，以保證
     該區域不被“乘虛而入”“乘火打劫”；例如財務室、貴重物品倉等區域。

　　3）緊急事故時，控制器聯動時能自動將門打開（可設置），實現消防聯動響應功能而放行。
   　例如：一般辦公室門、過道門等。

　　（9）自動報警：

　　1）非授權卡片刷卡不能開門；
　　2）門被非正常打開/或未正常關閉；
　　3）室內紅外報警或煙霧報警系統會自動報警；

　?。?0）查詢功能:
　　管理部門可根據需要隨時在查詢系統上查詢各區域門禁的詳細記錄。并可隨時打印出來。各部門也可以根據需要，隨時查詢本部門員工的出入門狀況。

　?。?1）緊急驅動：
如樓梯門可設在緊急情況下，自動開啟，以便人員及時疏散，確保人身安全。

　　五、門禁系統具體設計

　　5．1、系統總體設計

　　本項目共計有N個門禁點，共使用M個四門門禁控制器進行控制，每個門禁點再安裝一個SD-216A ID讀卡器于門外，門內安裝一個出門按鈕門上安裝電控鎖，單開門安裝單門磁力鎖，雙開門安裝雙門磁力鎖，防火門安裝脈沖鎖。進門刷卡開門，出門使用出門按鈕開門。

　　系統采用RS485網絡聯網模式，門禁控制器通過SD-300S通訊集線器連接至管理中心電腦。

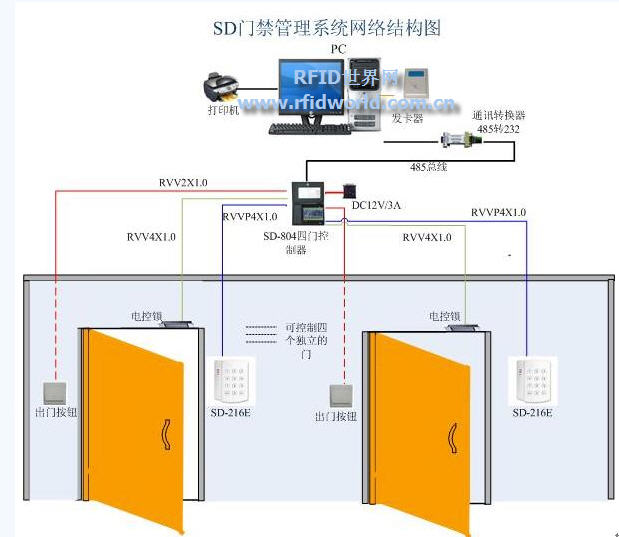

　　5．2、系統網絡結構圖

　　六、門禁系統主要設備介紹

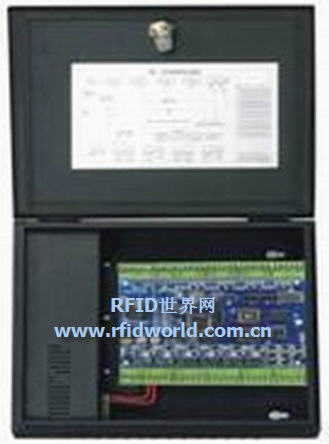

　　6．1、門禁主機

SD-804

　　四門門禁控制器：
 　　主要技術參數：
　　1、可接四個韋根讀卡器(B型：八個485讀卡器)，控制4個門的進門讀卡(B型：控制4個門的進\出門讀卡),出門按鈕開門；
　　2、分體式設計，可靠性高、安裝維護方便；
　　3、兼容性強，適應于Motorola、HID、TI、EM及Mifare等各種Wiegand讀卡器；
　　4、可脫機或聯網使用，每個門可存儲4000張的持卡信息，10000條記錄；
　　5、有出門按鈕、門磁、報警等輸入和報警、鎖繼電器輸出接口，有報警聯動功能。
　　6、RS485通訊接口，有防雷保護,通訊距離可長達1200米，總線可掛接255個控制器；
　　7、支持電腦遠程控制開、關門,有實時監控功能；
　　8、有數據斷電保護功能，斷電數據永不丟失。提供DC9~12V蓄電池接口，以保證停電時能正常工作。
　　9、集驅動電源于一體，無須外接電源和其它部件。且主板電源與鎖電源完全隔離設計,安全可靠。
　　10、可任意設置開門權限，包括開門時間段和工作節假日設置。
　　11、接密碼讀頭可實現卡+密碼、卡或密碼開門等功能。
　　12、可實現多門互鎖聯動、多卡同時讀卡才開門、非法闖入報警等特殊功能

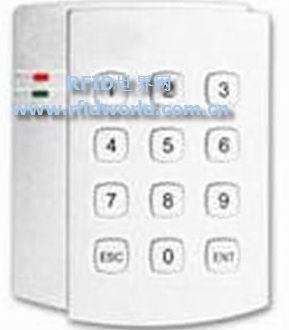

　　6．2、讀卡器

　　SD-216A ID卡閱讀器是我司最新開發的創新產品之一，釆用先進的射頻接收線路設計及嵌入式微控制器，結合高效譯碼算法，完成對64bits Read-Only uem4100兼容式ID卡的接收，標準維根接口。具有外形美觀高檔、防拆報警、刷卡距離遠、讀卡反應快、有門鈴按鈕及狀態指示、密封灌膠防水等優點。
　　主要技術參數：
　　電壓：       +9VDC  ~ +15VDC            電流:  <60 mA
　　通訊         Wiegand26, Wiegand34
　　支持協議     ISO14443 Type A        125K EM4100 兼容卡
　　鍵盤              “0”～“9”、“*”、“#”
　　天線性能
　　Iso14443A 卡操作距離: 70mm. (存儲卡)，40mm(CPU卡)
　　uem4100 及兼容卡操作距離      60mm　～　150mm
　　注：卡片的操作距離僅供參考，由于射頻卡的最佳距離與讀卡器的使用環境，射頻卡本身都有很
　密切的關系。
　　狀態提示   LED燈  1個蜂鳴器
　　操作溫度              : 0°C to +70°C
　　保存溫度            : -20°C to +80°C
　　防護等級                     IP65

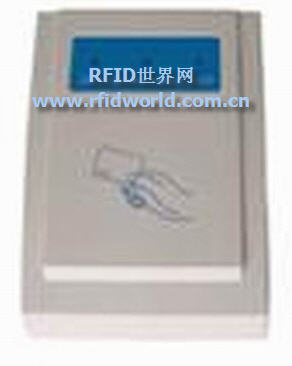

　　6．3、發卡器
　

　　SD-301B  ID卡感應閱讀器（RS232輸出）是一款超薄超小，標準RS232輸出格式，帶ESD保護的高性能感應閱讀器。兼?zhèn)浒l(fā)卡器功能，主要用于后臺發卡器以及有RS232接口的控制器作輔助讀卡設備，特點就是外形美觀，刷卡反應快，性能穩定。
　　性能參數：
　　外形尺寸：62MM（寬）X 105MM（高） X 13MM（厚），流線型設計外形美觀；
　　重    量：55克；
　　顏    色：乳白色；
　　電    源：直流 9～12V 供電，靜態電流（待機）:≤50 mA，動態電流（刷卡）:    ≤100 mA；
　　工作頻率：125KHZ；
　　支持卡類型：各種EM感應卡（如：厚卡，薄卡及厚薄卡等）；
　　刷卡反應速度：小于0.1秒；
　　刷卡距離：100～150毫米（與卡的質量有關）；
　　輸出接口：標準RS232方式，接口兼容EIA/TIA之RS232標準，+/-15KV ESD保  護（即靜電放電抑制），傳輸速率固定為9600BPS；
　　傳輸距離：最遠 15米；
　　工作環境：-10℃到55℃，相對濕度為5% 到 95%，線路板100% 防潮處理；
　　工作狀態：聲光指示工作狀態，待機亮綠燈，刷卡閃紅燈及響聲。

　　6．4、網絡設備
　　

SD-300S 485通訊轉換器

　　SD-300S防雷型RS232/485轉換器是一款采用最新串口竊電技術設計無需外接電源、最新半導體防雷管＋自復保險絲雙重保護、內置零延時自動收發轉換無需修改系統軟件、內置工業級低功耗高靜電保護485驅動器、配備高質量ECE端子臺之高性能轉換器。主要應用于工業自動化控制系統、門禁、考勤、消費一卡通系統等的點到點、點到多點遠程多機通訊網絡中。特點是完善的防雷保護措施、±15KV靜電保護、無需外接電源、安裝接線簡單穩固。

　　性能參數：外形尺寸：DB9/DB9轉接盒，60 X 35 X 18 mm ；
　　接口標準：接口兼容EIA/TIA之RS232、RS485標準；
　　電    源：高效率的串口竊電技術，無須外接電源，即可保證遠距離傳輸；
　　保護措施：真正的防雷保護，采用美國Teccor公司半導體放電管＋自復保險絲雙重保護，高抗靜電，±15KV ESD保護、低功耗、工業級；
　　通訊方式：半雙工差分方式傳輸；
　　傳輸介質：屏蔽雙絞線、非屏蔽雙絞線；
　　通訊距離：1200米；
　　通訊速率：300～115200bps；
　　連接節點：最多可接32個；
　　使用環境：工業級 －40～＋80℃、濕度5～95％，100％防潮處理；
　　內部零延時自動收發轉換技術，確保適合所有軟件；
　　接線端子：采用ECE 高質量拔插式端子臺，經久耐用；

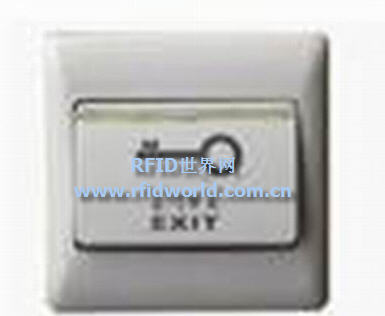

　　6．5、放行按鍵

 　　用于室內．前臺、保安室, 在訪客到來時按鍵開門，領導房間亦可接遙控器遙控開門。

　　6．6、電控鎖

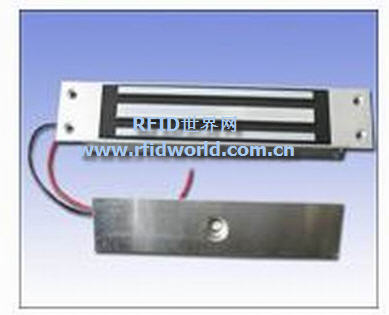

　　單門磁力鎖：
　　主要技術參數：
　　類 型 單門磁力鎖帶門磁
　　承受拉力 280公斤
　　工作方式 斷電開門
　　工作電壓 12VDC/24VDC
　　工作電流 270mA/460mA
　　消耗功率 3.3W/5.5W
　　信息反饋 Yes
　　指 示 燈 Yes
　　使用溫度 -65℃ to +200℃
　　使用壽命 2.65萬小時
　　安裝規格 掛裝式/嵌入式
　　產品特點 吸力強，無剩磁，適用與所有材質的

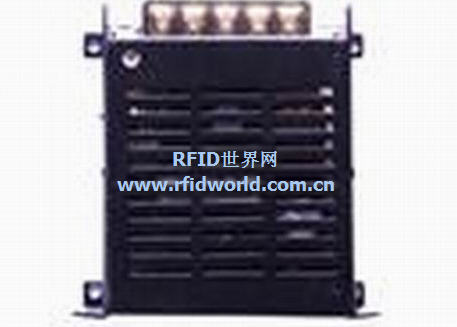

　　6．7、專用電源

　　供電電壓：直流12V
　　額定電流：3A
　　類型：開關電源

　　七、門禁系統相關配置

　　常規配置包括：門禁主控制器、讀卡器、電控鎖、出門按紐、電源等常規配置外，為配合管理需要，可增加下列安裝配件，安裝配件的作用如下:
　　門磁:實現對 “門”的開關自動監控,當“門”非正常打開時，控制器不僅產生記錄，還可以通過吸合“報警繼電器”對遠程（例如：保安室）報警；
　　紅外線（或熱釋電紅外場、或雷達區域監視感應器）：實現對監控區域的“非法侵入”的報警，如同上述，不僅產生記錄，還可以通過吸合“報警繼電器”對遠程（例如：保安室）報警；
　　遙控器：配合門禁安裝，可遙控開門；
　　閉門器：人員進入房間或離開后門可自動關閉。

　　八、門禁系統的安裝

　　門禁主機安裝在樓宇大門上方開花內，電源應安裝在控制器旁，以便維護（特別是蓄電池），管理中心設有一臺電腦作為控制機，即發卡、授權、資料收集、等門禁管理功能使用。

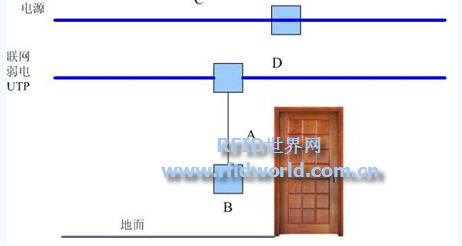

　　8．1、工程布線

　　從“管理中心”電腦位置出發，布UTP（8芯雙絞電腦網絡線）到所有需要安裝門禁主機之位置天花上方（走金屬管20毫米——消防要求；或塑膠線槽，沿天花吊頂走明線或剔墻走暗裝），在其“上方”留86標準接線盒，再由“接線盒”剔墻而下暗埋線管（20毫米金屬/或塑膠）到門邊，離門邊留25CM到35CM距離，離地面留130CM---140CM，視內裝修整體設計的統一“標高”而定，選好位置留暗裝86暗盒。


　　D 弱電監控聯網RS485預留86接線盒
　　B 預留門外邊墻面的86盒，在盒上按裝進門刷卡器，注意“標高”要與整體一致。如果門外安裝刷卡器，門內安裝門禁主機，則必須門內、外相關位置都預留安裝暗盒，相互之間預留走線管道。
　　A 預留門內暗盒（86標準），靠門框的距離：25CM--35CM，整體要一致，A、B之間上下錯開3-5CM。
　　注意：UTP線在走線（管）時，按“星型”拓展，不要走成閉合環路
　　每條RS485線可掛15-20臺設備，設備多時可采用4口HUB分線處理

　　8．2、線材選擇

　　系統所選用線的情況可大體分為三類：
　　1、外接220V電源所使用線型為一般線徑1.5mm的三芯電源線；
　　2、外接12V電源所使用線型為一般線徑1.0mm 二芯電源線；
　　3、RS485網張采用標準8芯UTP線。

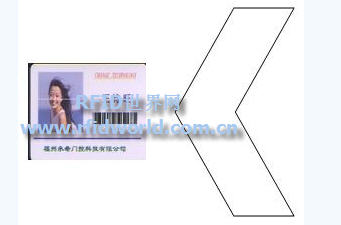

　　九、卡片管理

　　非接觸卡片的發行由“發卡機”和“用戶管理軟件”來實現，操作一般在管理中心的電腦上完成。卡片與持卡人之間建立一一對應關系的操作過程，就叫卡片“發行”。

　　持卡號碼
　　用戶號碼
　　用戶個人密碼
　　用戶使用有效期
　　用戶人事資料:
　　姓名、出身日期、性別
　　學歷、身份證號碼
　　住址
　　權限資料—能進出哪些區域
　　信用資料—卡上余款額、超支信用額度
　　等等

　　卡片經過發行，在管理系統內能使用（開門、消費、停車等）就叫“授權”。
　　用戶卡片丟失，必須向管理中心申請停止該卡片的使用權，就叫“掛失”，用戶申請“掛失”后，管理中心通過電腦（或?qū)﹂T禁控制器進行手動鍵盤設置）取消該卡片的開門權限、消費權限等，就叫“注銷”。
　　用戶搬遷，不再使用該卡片，管理中心收回，并注銷后，就叫“回收”。
　　卡片沒有發行前是無效卡（無授權），不能使用，必須先與持卡人建立對應關系后，經系統授權才能使用。
　　管理中心管理卡片的“發行”、“授權”、“掛失”、“注銷”、“回收”。
　　操作管理卡片的軟件時，需要驗證操作員代號及密碼，才可以進行操作。
　　發行后的卡片便可根據持卡人的“權限”（經授權）用于開啟一個或多個受控區域的門禁；也可以作為員工上崗考勤、消費、進/出停車場、圖書借閱等操作。

　　十、門禁系統軟件

　　1、系統運行數據庫：
　　數據庫服務器：MICROSOFT SQL Server 2000
　　2、運行系統：
　　操作系統：MICROSOFT  windows2000/windowsXP
　　3、應用程序：
　　采用Delphi、Power Builder……等。

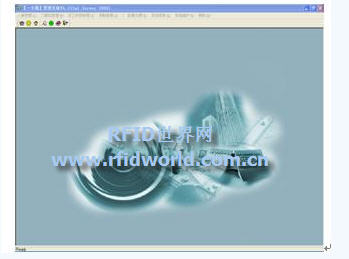

　　4、軟件主介面：


　　5-5、軟件功能簡介：
　　1）、系統設置：系統須先經過設置，才能對聯網門禁機進行正常聯機操作，含通信端口設置、門禁機參數設置等。門禁操作：含門禁機初始化、下載/讀取系統時間、遠程開關門鎖、下載密碼、開門權限、下載開放/管制時區、下載顯示信息、讀取通行記錄、下載開門時間、下載開門密碼等操作。（如圖）

　　2）、系統備份：用于備份門禁系統用戶通行記錄及相關設置參數。
　　3）、數據恢復：用于當系統數據損壞時恢復最后備份數據，主要恢復用戶通行記錄和一般設置。

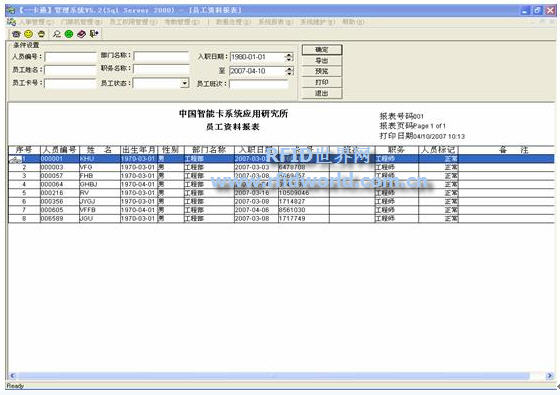

　　4）、查詢管理：進出記錄查詢、用戶資料查詢、員工報表查詢、系統運行日志查詢。


                             (如圖)

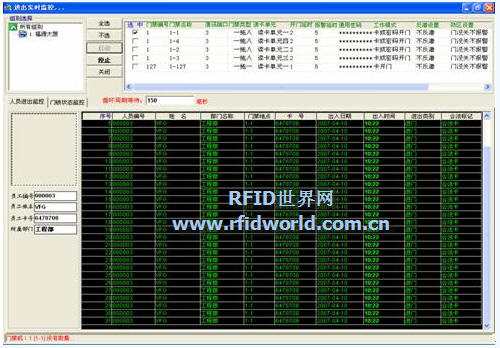

　　5）、啟動/關閉實時監控功能：實時監控界面可以讓用戶瀏覽進出記錄和各信息點狀態情況。


                             (如圖)
　　6)門鎖狀態監控：能在軟件上知道現在門是打開的還是關閉的狀態。

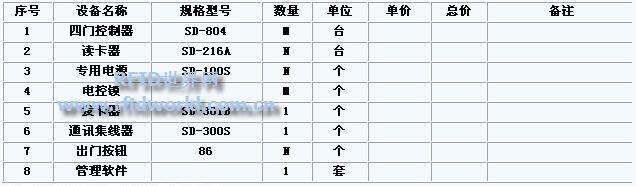

　　十一、系統設備配置清單

　　序號 設備名稱 規格型號 數量 單位 單價 總價 備注
　　1 四門控制器 SD-804 M 臺
　　2 讀卡器 SD-216A N 臺
　　3 專用電源 SD-100S N 個
　　4 電控鎖  M 個
　　5 發卡器 SD-301B 1 個
　　6 通訊集線器 SD-300S 1 個
　　7 出門按鈕 86 N 個
　　8 管理軟件  1 套

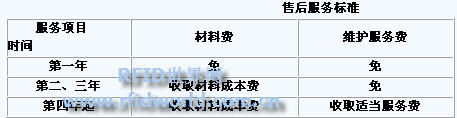

　　十二、項目的實施及售后服務

　　12．1、安裝測試及驗收

　　12．1．1、安裝
　　我公司將負責對前述所有系統設備、數據庫軟件、應用軟件進行安裝及調試。調試的目的是準確判斷錯誤位置以及出錯情況，然后進行改正排除錯誤，并對整個系統進行優化，使系統的性能達到最好。其質量保證和說明如下：

　　硬件和軟件的安裝和確認將保證系統的配置正確，所有部件正確運行和用戶能執行指令和運行用戶程序。

　　12．1．2、測試
　　系統測試應遵循以下基本原則：
　　測試工作應盡量避免由原開發或安裝小組來承擔
　　設計測試方案時，不僅要包括確定的輸入數據，而且應該包括從系統功能出發預期的測試結果。
　　測試用例不僅要包括合理有效的數據還要包括無效的或不合理的輸入數據；
　　不僅要檢查程序是否做了該做的事還要檢查程序是否做了不該做的事；
　　軟件中仍存在的錯誤的概率與已經發現的錯誤個數是成正比的，保留測試用例作為系統文檔的一部分。
　　測試目標是為了保證用戶能夠科學而正確地驗收供應商的設備和軟件，測試應該由供應商、用戶和用戶聘請的技術顧問共同參與，測試結果應有各方的簽字。

　　12．1．3、驗收
　　在雙方認可的情況下，我公司將邀請有關專家與貴單位共同組成驗收工作小組對本項目進行驗收。
　　安裝前現場測試與驗收
　　安裝前現場測試與驗收將由驗收小組進行，內容包括：
　　運到安裝現場的設備貨號及數量與合同設備訂貨清單一致。
　　檢驗到貨的設備及軟件完好無損。
　　檢驗按合同訂購的設備及軟件按時到貨。
　　試運行及驗收
　　我公司將系統交付用戶試運行。在試運行一個月期間，我公司將確保系統正常運行并對系統進行優化,然后請貴大廈項目組進行試運行驗收測試和簽發《試運行驗收證書》。
　　系統的最終驗收
　　我公司在收到《試運行驗收證書》后，再經過3個月的試運行，如果沒有重大故障發生，則對整個一卡通系統進行最終驗收。
　　最終驗收通過，則該套系統交付用戶正式運行，此后由用戶負責系統的運行和日常維護管理，我公司提供支持。

　　12．2、項目成功建設的保證措施

　　用戶項目實施的成功與否，不僅關系到用戶的投資利益，更會影響用戶今后信息化建設。而一個系統建設的成功與否，在很大程度上取決與供應商在該系統上的經驗。深圳市奧仕德科技有限公司在總結了幾年來一卡通系統上的成功經驗，提出以下方案保證用戶項目的成功實施。

　　12．2．1、保證項目需求實現的具體措施
　　為了保證項目應用的開發，必須保證系統的需求調研和需求分析設計工作的質量，我公司在實施的項目中，采取如下的措施：
　?。?）選擇有相當經驗的分析人員。
　?。?）建立需求調研表格，包括各相關部門的人員資料，硬件，軟件使用情況。
　?。?）建立工作周報和工作簡報制度，定期討論各部分的進展情況。
　　（4）領導重視、用戶參與。
　?。?）先進性和實用性的統一。

　　12．2．2、保證項目建設工期的具體措施
　　為了保證項目的實施進度，我公司將采取以下措施：
　　精心選擇項目經理，明確職責權限。作為我公司的代表，和甲方合作管理該項目，從設備的安裝直至項目的驗收，該項目經理必須熟悉網絡技術和非接觸式IC卡技術，有較強的管理和組織能力，且至少已成功地管理過三個類似的項目并有五年以上實際經驗。其主要責任：領導和管理與項目實施有關的本單位所有工作人員；與大廈有關項目負責人單點聯系進行項目進度和技術方案的協調；負責工程實施協調；定期與大廈項目負責人和本部項目工程師召開項目檢查會議，反省項目實施進度和有關事宜，并向總經理進行直接匯報并及時進行調整，保證項目按照計劃和客戶要求正常進行。

　　12．2．3、保證項目穩定運行的具體措施
　　在系統驗收完畢后，XX公司負責對系統為期一年的免費保修，負責對運行中出現的故障進行處理，負責免費更換故障部件或修改應用軟件錯誤；在保修期結束之后，我公司技術隊伍仍將提供長期維護服務。

　　當接到關于系統故障的通知后，XX公司將在2小時內做出響應，4小時內技術人員到位進行現場維護、故障排除和技術支持。當需要特別的技術支持服務時，其響應時間為8小時。

　　12．3、系統的技術支持和售后服務承諾

　　12．3．1、系統的技術支持

　　我公司將對系統提供強有力的技術支持。公司設有技術支持中心，該中心接受和處理客戶投訴，并確保每次故障投訴都得到調查和解決。并在2小時內作出響應，4小時內到達現場采取行動解決。

　　12．3．2、售后服務
　　我們以客戶第一、服務第一的宗旨，進行系統的售后服務工作，對合同設備向客戶提供一年保修，終身維護的售后服務政策。具體如下：
