一、系統背景

　　隨著國家經濟的迅速發展，我國的隧道建設更是日新月異。由于城市地鐵、鐵路隧道和高速公路隧道改善了路線技術指標、縮短了路程和行車時間，提高了運營效益；再加上隧道造價高，運營管理相對復雜，所以各地對隧道的建設十分重視。

　　目前的遠程信息管理系統往往只是對行政和技術文件的管理，而無法實時地獲取施工信息，更不能對施工方信息和施工人員有一個全面、及時、準確的掌握。從而導致很多事故的發生。為此各級政府高度重視工程建設安全生產問題，并采取一系列措施不斷加強安全生產工作。如何改變目前隧道施工過程安全管理落后的管理模式，實現管理的現代化、信息化、智能化成為管理者研究的重要課題。

　　因此，借助以災害預防、事故救助、電子信息化等先進的管理手段是隧道建設安全管理的必然選擇。蘇州木蘭電子科技有限公司針對以上情況提出了“隧道人員考勤定位系統的解決方案”為隧道建設安全管理提供了嶄新的安全管理理念。

二、系統概述

　　隧道人員考勤定位系統是集隧道施工人員考勤、區域定位、安全預警、災后急救、日常管理等功能于一體，也是國內技術領先、運行穩定、設計專業化的隧道施工現場監測系統。使管理人員能夠隨時掌握施工現場人員、設備的分布狀況和每個人員和設備的運動軌跡，便于進行更加合理的調度管理。當事故發生時，救援人員也可根據隧道施工人員及設備位置監測安全管理系統所提供的數據、圖形，迅速了解有關人員的位置情況，及時采取相應的救援措施，提高應急救援工作的效率。這一科技成果的實現，將為隧道建設的安全生產和日常管理再上新臺階提供有力保障。

三、系統構成

　　SDML-隧道人員考勤定位管理系統分為隧道外部和隧道內部：

四、系統特點

　　卓越的性能
　　高度的識別可靠性，100%的前端識別率
　　識別距離遠（2-50米）
　　極高的防沖突性（每個檢測點可最多同時識別200個人員）
　　高度的識別穩定性（誤碼率小于十萬分之一），真正達到無誤碼、無漏卡
　　快速的識別速度（最快可達到200公里/小時的識別速度）
　　應用范圍廣
　　配合隧道現有網絡狀況，可提供基于光纖、以太網、通信電纜等多種隧道內-隧道外傳輸方式，適應性強，避免了由于傳輸方式單一造成的實施難度。
　　安全性、穩定性高
　　具有安全型的防爆、防塵、防水性能
　　高抗干擾性，對隧道干擾源、周界環境無特殊要求，環境適應性強
　　內部電路高度集成化，器件故障率最小化，運行可靠
　　采用有源識別卡，無電磁污染，免維護，使用安全
　　操作簡單方便
　　直接導入礦區CAD原圖，操作簡單，無需重新繪制礦區圖；保證顯示的圖形與客戶的原圖比例一致
　　軟件全中文菜單，具有良好的操作界面
　　無線監測分站一體化結構設計，無需外接天線或地感線圈，安裝方便快捷
　　識別卡內置電池，超低功耗，無須外接礦燈電源，無須充電
　　豐富的查詢和報表功能
　　查詢和報表輸出、打印功能簡單易操作
　　可對施工人員、部門以及干部的考勤信息進行查詢
　　可對施工人員運動軌跡進行查詢
　　可按要求輸出各種信息報表（如：進入隧道時間報表、個人出勤日報表、施工人出勤月報表、部門出勤月報表等）

五、工作原理


　?、?nbsp;   在隧道需要進行人員跟蹤的區域中，安裝SDML控制器。它通過RS485數據總線與地面中心站保持通信，接頭處使用三通接線盒，由外置隔爆不間斷電源供電。
　?、?nbsp;   SDML防爆讀卡器通過RS485總線與歸屬的SDML控制器連接，電源由本地供電。
　?、?nbsp;   進入隧道人員配戴SDML安全型識別卡（其卡安裝在工作人員的防護帽上或帶在鑰匙鏈上），配戴的SDML安全型識別卡不斷發出2.4G無線電信號，該無線信號是有編碼的，每個識別卡的編碼是唯一的。
　?、?nbsp;   SDML防爆讀卡器接收到有效測量范圍內SDML安全型識別卡發送的信號，并通過RS485接口向數據監測分站發送，再由數據監測分站送至隧道外記錄和顯示。
　　⑤    在隧道出入口讀卡器把接收到SDML安全型識別卡發送的信號，并通過RS485接口向數據監測分站發送，從而實現對工作人員的考勤。
　?、?nbsp;   地面中心站根據安裝的礦井考勤定位管理軟件判斷出SDML安全型識別卡的具體信息（如：是誰，在哪個位置，具體時間），同時可將信息顯示在控制中心的大屏幕或電腦顯示屏上，并做好備份。

六、系統功能

　　1、動態顯示功能
　　★ 任一時間查詢并顯示某個區域人員及設備的身份、數量和分布情況。
　　★ 查詢一個或多個人員及設備現在的實際位置、活動軌跡。
　　★ 記錄有關人員及設備在任一地點的到/離時間和總工作時間等一系列信息，可以督促和落實重要巡查人員（如：安全檢測人員）是否按時、到點的進行實地查看，或進行各項數據的檢測和處理，從根本上盡量杜絕因人為因素而造成的相關事故。
　　2、信息多點共享
　　系統中心站及網絡終端可以局域網方式聯網運行，使網上所有終端在使用權限范圍內實現信息多點共享，供多個部門及領導同時在不同地點共享監測信息、系統綜合分析信息、查詢各類數據報表。
　　3、設置報警功能
　　系統能夠根據施工管理的需要通過設置警戒區域。例如：在隧道內進行爆破時，將爆破作業面設置為警戒區域，如果有非授權人員及設備進入警戒區域，系統自動報警，并顯示進入警戒區域的人員及設備的身份，爆破結束后解除報警設置。
　　4、 查詢統計
　　★ 施工人員查詢：可以按照自定義組合條件對施工人員當前區域、滯留時間及帶班領導等進入隧道相關情況進行查詢。
　　★ 工人分布查詢：對隧道各區域的施工人員分布情況進行查詢，使管理人員可以方便的知道特定區域的工作人數。點擊相應區域可獲得相關人員詳細信息。
　　★ 未到達區域查詢：用以督察和考核相關責任人跟班情況，查詢特殊工種是否到達了其工作范圍的所有區域。點擊相關狀態，可以得到到達人員和工作的明細記錄。
　　★ 施工人數統計：可以根據日期對進出隧道的施工人員數量進行統計。
　　★ 區域人數統計：可以任意設置和管理相關施工區域，自動進行區域人數統計。
　　5、考勤管理
　　★ 部門考勤查詢：可按部門及各種指定條件進行人員的出勤情況查詢，如：編號、姓名、班次、工種、部門等查詢條件；可按任意條件自動排序；
　　★ 員工考勤查詢：可按各種指定條件進行人員的出勤情況查詢，如：編號、姓名、班次、工種、部門等查詢條件；可以按任意條件自動排序；
　　★ 干部考勤查詢：對當天所有干部的出勤情況進行查詢顯示；
　　6、災后急救信息
　　一旦發生安全事故，控制主機立即能顯示出事故地點的人員數量、人員信息，人員位置等信息，大大提高搶險效率和救護效果

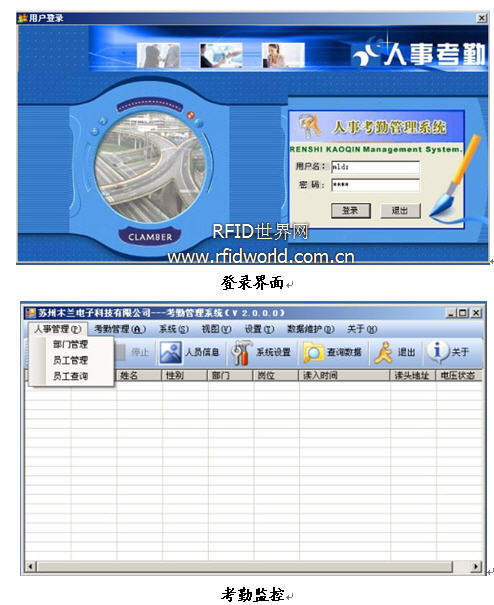

七、軟件功能

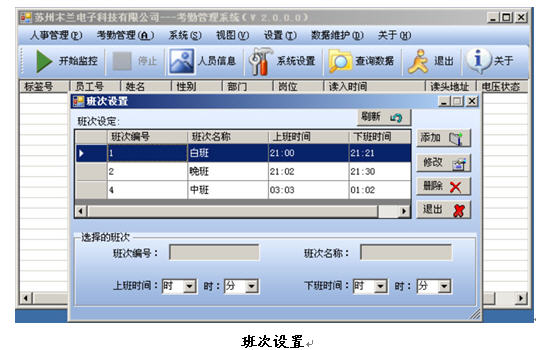

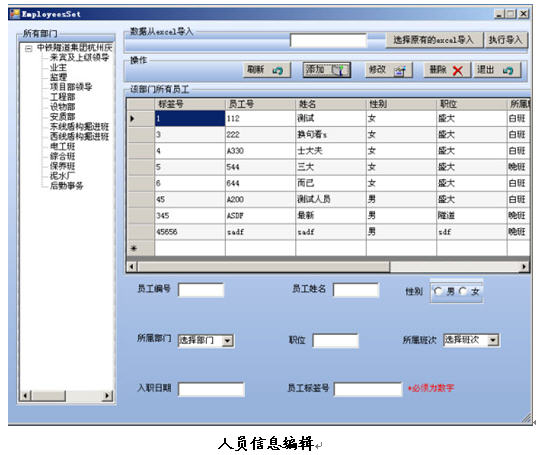

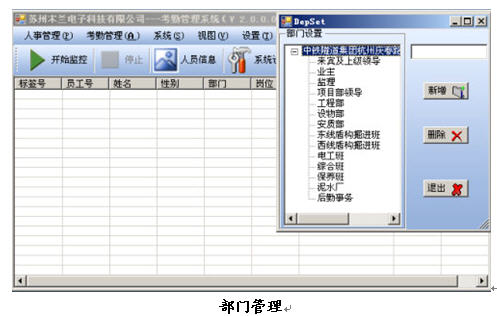

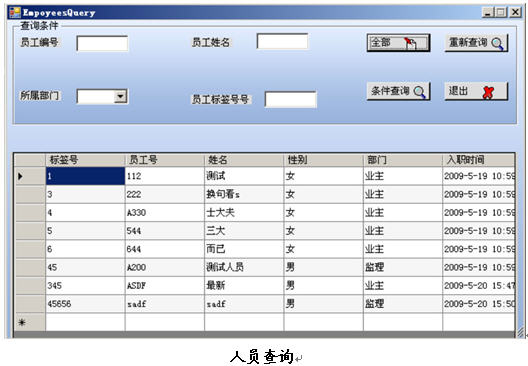

　　針對杭州過江隧道的軟件功能主要有：人事管理（人員、用戶、部門）、考勤數據統計（日統計、月統計）、人員信息編輯（添加、修改、刪除）、人員查詢（全部查詢、條件查詢）、數據備份還原等（若有需要，我們可以根據用戶的需要，進行軟件相關功能的修改、添加和刪除，請您聯系我們）。

　　八、主要設備介紹

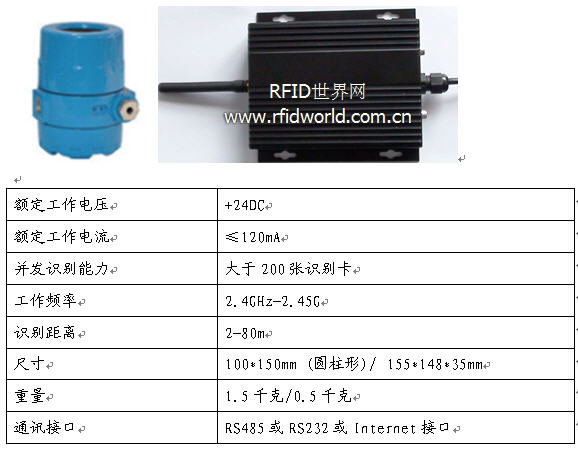

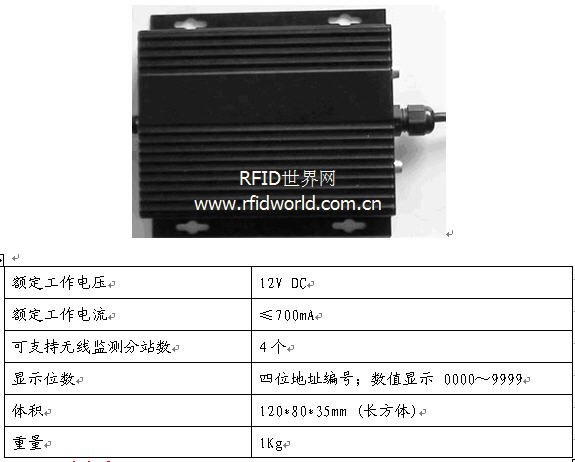

　　1.SDML控制器

　　2.SDML讀卡器

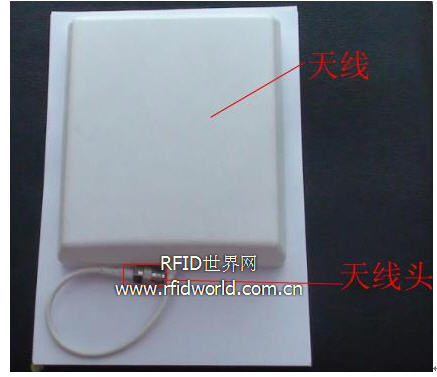

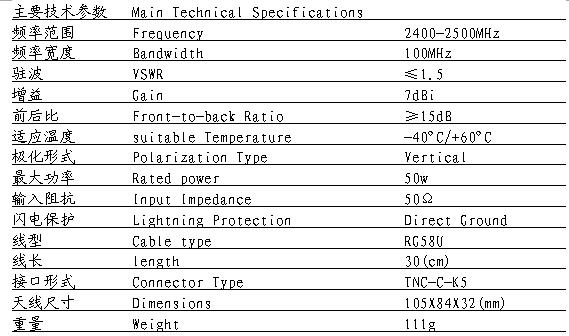

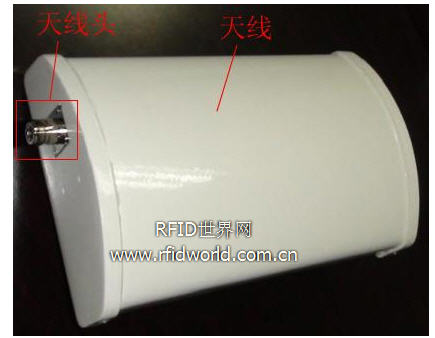

　　3.考勤用的定向天線

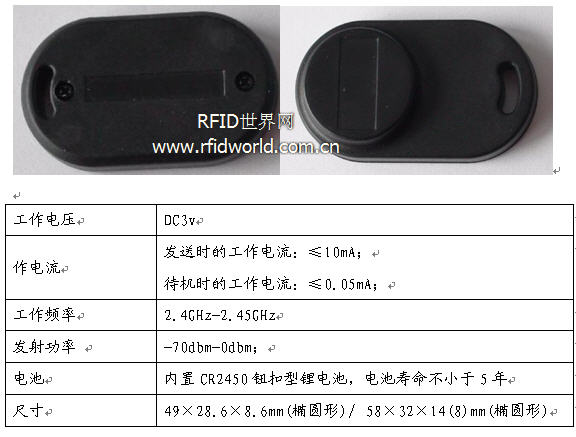

　　4.SDML安全型識別卡

九.聯系我們：

　　通訊地址：中國 蘇州市 高新區 濱河路625號 工業大廈1號樓505
　　電   話：(86) – 0512 -87655880
　　傳   真：(86) –0512- 87655879
　　郵   箱：mlrfid@163.com
　　Q    Q： 909458011  392061642
　　MSN   ：baichunyu123@msn.com
　　網  址：http://www.mlrfid.com
　　聯系人：白春雨 回剛

十.售后服務：

　　蘇州木蘭電子有限公司承諾對本公司產品
　　1、    終生免費維修，并提供技術指導，一旦出現故障，可實現設備快速更換；如果超過1年，要收取相應的成本費。
　　2、    7個工作日內幫助解決故障（若遇不可抗力因素可協定）；接到報修一個工作日內提供遠程技術指導；
　　3、    該系統整體建設工期可在30個工作日內完成
　　4、    如果您對當前的系統不滿意，我們可以為您量身定制產品，周期短，價格低，質量好。

　　成功應用：

　　中鐵隧道集團杭州慶春路過江隧道

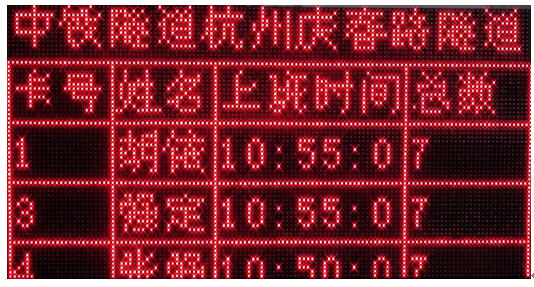

隧道中LED考勤顯示屏數據部分截圖
