美國國防部持續采用射頻識別科技，在軍事后勤上產成極大的效用，并幫助美軍完成了以下任務：
●    透過自動化增加生產力并限制人工干涉，避免人為錯誤
●    達成供應鏈的完全可視化
●    消除超額庫存（多余補給品的申請）
●    獲得快速的后勤管理，取得實時的供應鏈動態數據
●    加速后勤物資由工廠到散兵坑的運送并改善對運送的掌握
●    減少多余的數據錄入并且提高數據的正確性

第二章 RFID 系統概述

遠距離射頻自動識別系統是利用射頻信號通過空間耦合實現無接觸信息傳遞并通過所傳遞的信息實現物品在不同狀態（移動、靜止）下的自動識別，從而實現目標的自動化管理。

系統可根據不同的管理要求進行網絡管理，實現遠距離射頻識別的網絡化應用。該系統的識讀設備采用超高頻短波頻率(發射、接收頻率902-928MHz)實現可靠的全雙工無線數據通信。

電子標簽采用嵌入式微處理器，并在嵌入式軟件的控制下，實現睡眠、喚醒、解碼、編碼、通信及信息碰撞處理等功能，識讀設備可同時識別多個目標；系統能可靠識別100km/h 的快速移動目標，識別距離不小于5 米，識別無盲區，無微波輻射對人體的傷害，信號繞射穿透力強，信息安全和保密性能高，操作使用方便，可適應多種不同的應用環境。

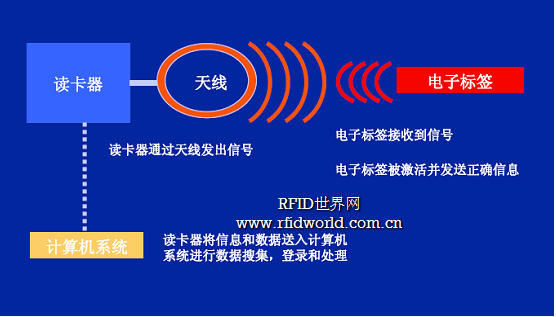

RFID管理產品數據的基本原理

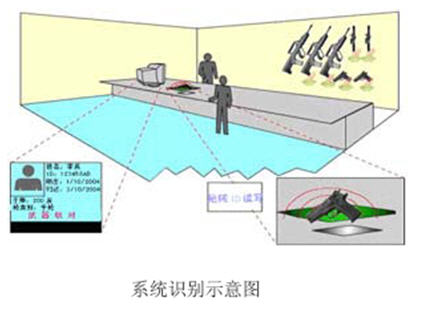

用RFID管理槍械庫和軍事物資、管理數據的基本應用模型和硬件設備

本系統是為部隊槍械庫和軍事物資的管理自動化、信息化而設計的，主要用于軍隊槍械出入庫自動識別管理。

系統利用現代計算機技術、RFID 技術實現軍隊槍械自動識別和信息化管理，本系統能有效、準確、智能地對進出庫房的槍械進行信息自動識別、采集、記錄、上傳，以及對槍械的維護信息進行快速的查詢、統計，從而建立起軍隊軍用物資管理的數字化信息管理系統。

部隊槍械自動識別管理系統主要包括射頻自動識別設備、槍械自動識別電子標簽、后臺管理系統三部分組成。后臺管理系統由槍械電子標簽發放管理模塊、槍械出入庫自動識別模塊、用戶及用戶權限管理模塊、系統管理模塊以及數據統計查詢模塊等幾部份組成。

第三章 系統簡介

系統功能如下：
□ 在槍械出入庫時自動識別、登記槍械信息，如槍械名稱、槍械型號、槍械編號、出入時間、經手人、批準人等； 并掌握槍械流向；
□ 系統會進行領用人身份及權限的驗證，出現不符時，系統會自動報警；
□ 提供查詢、分析統計、打印等功能，提高信息化管理水平；

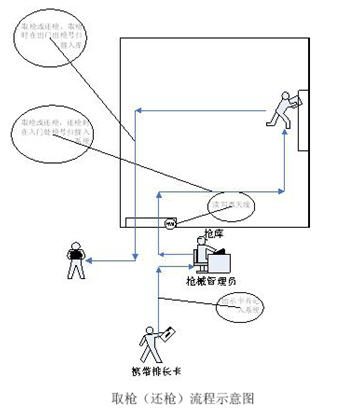

第四章 系統流程

□ 由于軍隊的性質比較特殊，緊急任務很多，加上日常的槍械維護等等，具體情況千差萬別，很難做到槍械和指戰員的一一對應，因此在槍械管理方面應考慮建立連排長負責制，即取槍和還槍以連排為單位，每個連排長配發一個身份識別卡，在取槍或者還槍時出示并將卡號記錄入系統，并以此卡與所取走或歸還的槍械裝備建立關聯，以便于管理。（注，每次操作時不必連排長親自到場，可指派其他指戰員持卡操作即可。）
□ 操作時首先由槍械管理員登錄系統，此登錄身份可作為“批準人”。
□ 進行取還槍操作的指戰員出示連排長身份識別卡，其身份信息自動登記（如果身份識別不通過，比如卡片過期等等，可拒絕其請求）。

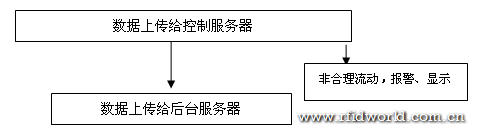

□ 身份登記識別之后，人員可以進入槍械庫，取槍流程中，在人員取好槍出槍械庫門時，由系統對槍械裝備進行自動掃描識別；還槍流程中，在人員攜槍械裝備入槍械庫門時，由系統對槍械裝備自動進行掃描識別。所識別槍械信息與先前的人員身份進行關聯，并進行權限判別，判別正確記錄到數據庫，另外取槍流程中，系統對槍械裝備自動識別后，由槍械庫管理員選取事由類型或輸入備注等其他信息與識別信息一同保存到數據庫中。
□ 根據系統掃描識別的信息，如果發現不規范操作，比如錯取其他連排隊伍所屬的槍械裝備等等情況出現時，系統將會報警。

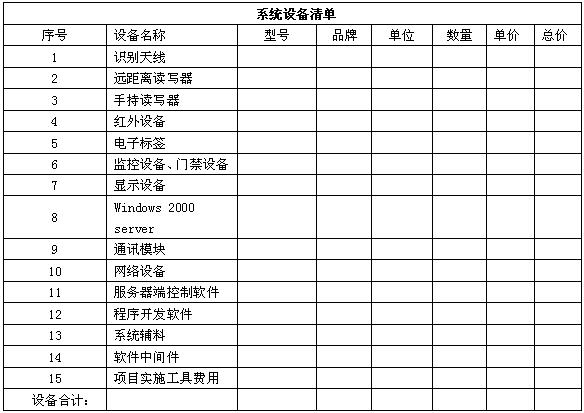

第五章 系統產品組成

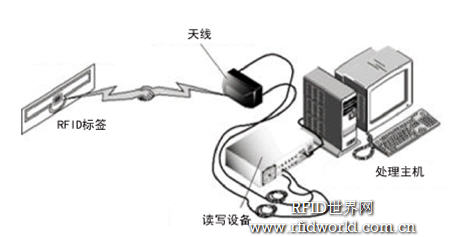

該系統產品由軟件系統和硬件系統組成，其中軟件系統主要指應用軟件，如果采用手持式數據采集設備，軟件系統還要包括嵌入式軟件部分，其主要用于完成信息采集、處理及其傳輸。硬件系統由電子標簽、天線、讀寫器和PC組成，用于完成信息采集、識別以及運行應用軟件。

其中：
□ 電子標簽：附著在被識別物體上，用來標識物體。
□ 天線：用于發射、接收無線電信號；
□ 讀寫器：用來采集標簽信息。
□ PC機：運行應用軟件。

5.1 電子標簽
電子標簽選擇的主要考慮因素有：
□ 客戶的實際應用方式和環境；
□ 標簽的讀寫距離；
□ 傳輸速率；
□ 讀寫速度；
□ 工作頻率；
□ 內存和封裝形式。

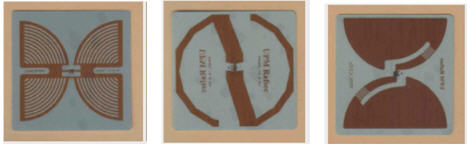

依據用戶需求同時參考上述因素，為了即實現準確識讀、又防止串讀，我們選擇被動式單頻電子標簽。
□ 標簽的工作頻率為UHF 頻段，915M；
□ 標簽的內存，采用EPC CLASS 1 Gen2 標準；
□ 針對監控物品的復雜情況，應用特殊材質封裝，適用于金屬物品表面。

標簽的粘貼方式可參照如下：
□ 對于機槍、沖鋒槍，可以把標簽封裝在槍的背帶上。
□ 對于手槍，可以把標簽封裝在掛件中或封裝到手槍的接繩上。
□ 對于子彈，可以把標簽封裝到子彈袋上或黏貼在彈匣上。

5.2 讀寫器
讀寫器在RFID 系統中起著舉足輕重的作用，讀寫器的頻率決定了射頻識別系統的工作頻段，讀寫器的功率直接影響到射頻識別的距離。通常來講，高頻率的標簽有更大的讀取距離，但是它需要識讀器輸出的電磁波能量更大。一個高頻標簽可以在3 到8 米的距離內被讀取。

讀寫器的選擇原則如下：
□ 高識讀率、高穩定性；
□ 讀寫器的射頻模塊和控制軟件部分具有高度的一致性；
□ 符合多種協議，能讀取多種類型標簽；
□ 讀寫器軟件可以根據EPC 等多標準的發展平滑升級；
□ 具有豐富的接口；
□ 能夠在讀寫區內實現多標簽同時識讀，具備防沖撞功能；
□ 校驗讀寫過程中的錯誤信息；
□ 支持TCP/IP 協議，便于通過網絡配置和管理。
□ 配套天線線圈的電流足夠大；
□ 天線功率匹配；
□ 天線足夠的帶寬，保證載波信號的傳輸。

固定式讀寫器
根據用戶描述的要求，可選擇美國專業RFID 產品制造廠商的高性能四端口

此款讀寫器符合EPC class 0 、class 0+、class 1、class 1 Gen 2、ISO18000-6A/B、EM 多種協議，能夠讀寫符合這些協議的多種標簽。此款讀寫器可以通過網絡升級，確保滿足用戶將來更換不同協議標簽的需求。
MPR-3014 讀寫器配有4 個球型極化天線，用戶無需再購買配套天線。

手持式讀寫器
也可選擇手持式讀寫設備，如下圖：

讀寫協議： UHF Gen 2。
讀卡距離： 0－1.0 米    　    　    　    　    　    　    　

第六章 系統特點

□ 高可靠性的槍械數據自動采集系統 ，運用RFID 射頻自動識別技術進行槍械數據自動采集，系統識別精度高達99.99%，固定式識讀設備識別距離可達3-8 米， 手持式識讀設備識讀距離可達1米，識別速度小于30毫秒。電子標簽采用無源芯片技術，壽命可達10 年以上，免維護。
□ 全天侯、24 小時、全面的槍械出入庫自動監控系統，系統最大優點在于自動完成槍械出入庫數據的自動采集工作，實現了槍械數據采集的實時性、準確性、客觀性。達到全面監管的目的，系統使用靈活、設備性能穩定可靠。
□ 完善的槍械發放管理記錄，系統可以形成完善的槍械發放管理記錄，掌握槍械的流向及分配情況，供領導查詢及決策時使用。
□ 完善的槍械維護保養管理記錄 ，系統可以生成完善的槍械使用及維護履歷，供領導查詢及決策時使用。
□ 數據采集與應用一體化 ，通過槍械在發放、使用、維護時自動采集到的數據，還可以上傳到軍用物資管理數據庫，能夠被軍用物資管理系統所使用。
