第一章 概 述

　　隨著科技的進步，效率的提升，使得人們開始思考、創造出一種新的生活管理方式，即“信息化”的生活、管理概念。而國民經濟的提高和安全文明小區、智能化大廈建設的普遍展開，使得“信息化”從概念提升到了普遍應用。隨著金卡工程建設的不斷深入發展，IC卡在許多領域得到了廣泛的應用，并取得了初步的社會效益和經濟效益。他對提高現代化管理水平和人民生活質量，對推動整個社會信息化進程都具有重要的作用。

　　而眾多裝設在工廠、辦公大樓、社區、校園、酒店的非接觸式IC卡，也使得“智能卡工程”不再只是概念，而已進入人們的日常生活中。所謂“智能卡工程”，即所謂的“一卡通”，是綜合智慧卡、自動控制、電腦通訊及網路技術，使得生活在特定區域的人們及訪客，只需隨身一張智能卡，就可以享受諸如出入口、消費、用餐及其它日常生活及社會活動中各種便捷、安全、舒適的服務，同時也可提高該社區內部管理及工作效率。舉例來說，企業內部管理，只須憑借一張智能卡，即可控制員工出入廠門、允許進出特定工作場所或圖書借用、文具申領、交通車乘坐等。除此之外，還可用于公司餐廳、內部商場、浴池、理發等福利設施的享用或醫藥費報銷等。

　　隨著人類文明的發展、科技的進步，各種各樣的卡在人類的生活中扮演著越來越重要的角色：借閱卡、儲蓄卡、購物卡、工作卡等?？梢哉f，是卡方便了人們的生活，但是，隨著卡的層出不窮，在一定程度上，它又變成了累贅。所以說“一卡通”是發展趨勢，而IC卡又將在此之中發揮它極其重要的作用。

　　AKT非接觸式IC卡系統相對于以往傳統的接觸式系統(如接觸式IC卡，磁卡，條碼卡，TM卡等系統)，具有更多的優點。通過這套系統，可以實現對人員權限的明確限定，無論是內部人員或外部人員，都可以通過對權限的設置，清楚的界定可以自由進出、消費、借閱的范圍，并對人員的交易情況進行記錄，以備查詢。極大的解放了人員管理的壓力，并可達到在提高安全度的情況下節約人力的效果。我們可以結合考勤，卡證制作、電子巡更、就餐、停車場管理等功能，所有的這些只需一張非接觸式IC卡就能解決，不必再受卡太多的困繞，也不必因接觸式卡的極易損壞而煩惱。

　　在此方案中，我們主要介紹AKT“一卡通”系統中的門禁部分。第二章 AKT門禁系統簡介

　　AKT門禁控制系統是由深圳市奧凱特科技有限公司結合國外先進技術，自行開發研制的的智能控制系統，它除具有普通門禁控制功能外，還具有相關的PLC邏輯編程功能，可適用于通道管理及小型樓宇自控系統。

　　1.AKT門禁系統網絡結構：


　　 AKT系統網絡結構由兩部分組成：

　　*實時控制域和信息管理域。低速、實時控制域采用傳統的控制網RS-485控制網絡作為分散的控制設備、數據采集設備之間的通信連接；

　　*各離散智能卡門禁點的工作站和服務器則居于系統的高速管理信息域---局域網，這里涉及了大量的數據傳遞，可滿足各種管理的需要，構造了高級的數據網絡環境，系統主干采用Ethernet網，通過路由器、主干光纜或電纜，雙絞線連接局域網和廣域網。

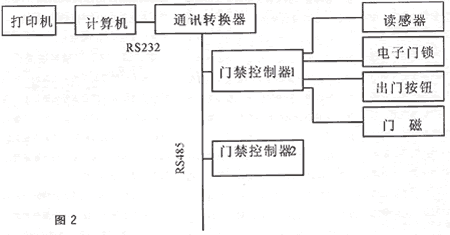

　　2.AKT門禁系統組成：

　　lAKT門禁系統由DCU9020四門門禁控制器和DCU9010N兩門聯網型控制 器、CA-232通訊轉換器、讀感器、電鎖、SEGUARD門禁管理軟件和各種線纜配件組成?！　　　?


　　　 *專用于郵電、電信、移動基站、自助銀行的，帶有Modem雙向撥號功能的DCU9010L兩門門禁控制器。

　　3.AKT門禁控制器功能特點：

　　*DCU9020門禁控制器，是AKT門禁系統中重要的組成部分。它可獨立控制四個門的單向進出或兩個門的雙向進出。通過 RS485總線，可將127個DCU9020組成一個控制網絡，最多可以管理508個門點。每個控制器都可獨立工作，不受控制計算機關機的影響，連電腦時，數據全部通過管理軟件上載到電腦，脫機時自存儲所有交易記錄和數據。

　　DCU9020智能型門禁控制器具有強大的板內內部點互鎖功能，可任意設置每塊控制板中各點的互鎖，相互制約，提高安全性，特別適合銀行、機關等高安全性要求的場所。DCU9020還可以利用任何的事件信息來產生各種控制動作，例如門點異常打開時，控制器能被設置自動鎖上另外相關的門點和產生報警信號。

　　*DCU9010N兩門門禁控制器可與DCU9020四門控制器通過RS485總線實現聯網功能，并帶有輔助輸入輸出點，可實現各種聯動功能。

　　*DCU9010L兩門門禁控制器是專門為郵電、移動基站、自助銀行設計的門禁控制器，支持Modem撥號功能，可實現遠程通訊和聯網功能，并帶有輔助輸入輸出點，可實現各種聯動功能。第三章AKT門禁系統

　　功能介紹

　　基于WIN95或98的AKT系統的門禁管理軟件SEGUARD6.0具有中文界面，操作簡單。SEGUARD軟件提供在線的實時圖形顯示和調整能力，不需要專用軟件包，SEGUARD操作管理軟件具有圖形控制界面，樓層平面可由CAD獲取.數據厙采用ACCESS系統，提供最為便捷、開放的數據厙，支持TCP/IP協議，實現局域網和互聯網之間數據服務，支持SQL7.0數據厙服務器，全面實現網絡應用，系統支持Modem自動遠程撥號，訪問遠程網絡。開放型的數據厙，提供ODBC訪問接口，方便其它廠商的設備集成。

　　SEGUARD軟件易學好用，不需要學習專用編程語言，甚至不需要會拼字就可以發布指令和了解每個點的狀況。AKT系統有各種用途的程序模塊，模塊有使用檢查模塊，支持模塊和排除故障模塊，安裝和更改既簡單又靈活。

　　1.系統基本特點

　　AKT控制系統是由分散的智能控制器組成的多層次模塊化結構，采用現場控制器，接近于控制點，所有分布式控制器在同一分層總線上自主工作，當一臺控制器發生故障時，不會殃及整個系統。充分體現了集中管理、分布控制的設計思想, 減少了風險，增加了可靠度。

　　AKT網絡內所有的控制點均可做全局化處理，可方便地從中央工作站、本地控制器或其他控制器對任何一點進行控制。部分本地控制器多余的硬件布線點，可通過全局化驅動其他的設備或數據錄入。所有設備均接近控制現場安啊R虼耍 AKT系統的組態是非常靈活的，提供最經濟的組網方案。

　　系統具有實時自檢功能。系統中的典型故障，中央工作站均以聲音信號和文字告警提示。在系統中心和控制器通訊因為故障中斷時,各點的控制器可以獨立工作,控制器內可以紀錄一定量的信息,當系統接通后,信息會自動上傳。但如果系統通訊中斷時間過長或短時間內信息量過大,可能出現部分信息被覆蓋的情況。如果采用兩臺電腦同時記錄信息則可解決以上問題

　　強大的令牌環控制器局域網使得獨立的控制器可以通過廉價的屏蔽雙絞線通訊，距離可達1200米。使用常規的RS-485通訊網協議，可令幾十個工作站分布于網絡上的任何地方。

　　AKT系統的通訊接口提供了RS--485標準接口，可與其它系統聯接，成為一個子系統, 此外, 系統還可開放必要的通訊協議以便進行更高層次的集成。 系統考慮留有多余的輸入輸出接口，以便于今后系統擴展, 并且即使這些預留點不夠用，本系統的模塊化結構也能方便地增加設備以滿足更大規模的擴展。

　　2.系統功能

　　1>基于電腦的編程

　　操作員依據自己的操作權限在控制主機上進行各種設定，如開門/ 關門，查看某一被控區域門態情況，授權卡或刪除卡等。

　　2>卡片使用模式

　　本系統可容納20000至80000張卡使用,采用非接觸IC感應卡，每張卡具有唯一性，不可復制，保密性極高。

　　3>出入等級控制

　　系統可任意對卡片的使用時間、使用地點進行設定，非屬于此等級之持卡者被禁止訪問，對非法進入行為系統會報警。有多種時間表可供選擇。

　　4>實時監控功能

　　門戶的狀態和行為，都可實時反映于控制室的電腦中，如門打開/關閉，哪個人、什么時間、什么地點等。門開時間超過設定值時，系統會報警。

　　5>電子地圖功能

　　支持地圖管理功能，可任意編制各樓層平面圖，并可在地圖上實現實時監控及控制各門的狀態。

　　6>記錄存貯功能

　　所有讀卡資料均有電腦記錄，便于在發生事故后及時查詢(在脫機情況下，門禁控制器能保持數據4096條；在掉電的情況下，數據能保持90天)。

　　7>時間程序管制

　　系統具有簡單的PLC邏輯編程功能，經設定，在不同時間區段自動執行控制指令，如自動開燈或冷氣等設備。

　　8>順序處理功能

　　任何警報信號發生或指定狀態改變時，自動執行一連串之順序控制指令。

　　9>雙向管制

　　系統支持雙向管制，特殊門戶雙向均需讀卡，只讀一次，卡會失效。此功能既可防止卡片的后傳，又可實時反映該場所實際人員情況。

　　10>首次進入自動開啟

　　系統可在設定的時間內(如上班高峰期)第一個持卡者進門后，自動保持開鎖狀態，直到某一設定時刻止。

　　11>高度自檢功能

　　系統具有自檢功能，典型故障可反饋主機，便于維修人員及時排除；在控制器數據與主機數據不一致的情況下，系統會提示是否進行修整

　　12>多級操作權限密碼設定

　　系統軟件針對不同級別的操作人員分配多種級別的操作權限，輸入不同的密碼可進入不同的控制界面。

　　13>遠程監控

　　系統通過MODEM在電話線上可實現遠程控制，可自動撥號至預先指定的電話。或者在遠程基站點有刷卡或者其它信息產生時自動向中心撥號，把數據實時向中心傳送。

　　14>聯動控制

　　系統可通過硬件觸點聯接或通過網關與閉路監控，防盜及消防報警實行系統間協調聯動，如接到某些信號自動打開某些門或關閉某些門。還可以通過內部的輸入/輸出點來聯動其它的輸入/輸出點。多組聯動控制，例如當門禁/巡更、消防等系統出發報警時，啟動現場攝像機。

　　15>用戶密碼功能和多卡開門功能

　　系統除了可以單獨用卡進門以外，對于特殊門點,可通過采用帶密碼的讀卡器實現讀卡加密碼開門的雙重保安功能，或者使用超級密碼方式進門。(8位超級密碼：使用鍵盤輸入，不用讀卡可開門)，并可設置多卡刷卡后才可開門的方式，保證對高安全性場所的控制。

　　16>反脅迫功能

　　系統提供反脅迫功能：當用戶被歹徒劫持進門時，可刷卡后輸入約定脅迫碼進門，中心將能及時接收此脅迫信息并采取相應的措施，以維護用戶及工作區域的安全。

　　17>局域網控制功能1

　　系統能遠行于局域網，接受局域網上有權限的主機做授權、控制。

　　18>局域網控制功能2

　　系統可接多條RS485總線，通過局域網，可實現監控中心的統一管理。
