產品說明：

一、概述

　　　非接觸式IC卡，又名感應卡或射頻卡，誕生于90年代，是世界上近幾年發展起來的一項新技術，它成功地將射頻識別技術和IC卡技術結合起來，解決了無源（卡中無電池）和免接觸這一難題，是電子器件領域的一大突破。

　　BDXIC-1嵌入式非接觸IC卡讀寫模塊是專為非接觸IC卡應用領域而開發的。該產品體積小，外接電路簡單，只需一個737uH的天線和一個NPN的功率管C2383。加上其它功能模塊,即可構成一個完整的IC卡讀寫系統。



二、 特點

　　1． 感應頻率為125KHZ。數據傳送率為5kb/s。
　　2． 調制方式為曼徹斯特碼（簡稱曼碼）。
　　3． 處于備用工作方式時，其功耗甚低。
　　4． 抗干擾能力強。


三、 應用領域

　　BDXIC-1嵌入式非接觸IC卡讀寫模塊可以廣泛應用于諸如電子交易，醫療保健憑證，駕車授權憑證，車輛加油管理系統，家居、公司辦公通道，各種限權進入場所的門禁，各類電、水、熱能和煤氣計量表具的預付費系統，乃至寵物識別等各種管理系統的機具開發和生產：


　　　停車場自動收費　　　　娛樂消費計費
　　　公路收費 　　　　　　 電話用戶付費　
　　　路橋收費 　　　　　　 醫療保健
　　　加油管理 　　　　　　 公交管理
　　　商場管理 　　　　　　 電子電表
　　　司機管理　　　　　　　食堂售飯管理
　　　銀行管理　　　　　　　賓館酒店管理
　　　考勤管理　　　　　　　預收費燃?xì)夤芾?BR>

四、 外形尺寸及引腳定義

　
　　1． 外形尺寸

　　　標準DIP 28 封裝

　　　寬19mm,長37 mm，高15 mm

　　2．引腳定義

　　　NC: 空引腳
　　　VCC: +5V
　　　VDD: +12V
　　　GND: 地
　　　OUTPUT : 數據輸入?。K——>單片機）
　　　CFE：數據輸出　　?。▎纹瑱C(jī)——>模塊）
　　　COIL2，AN1: 加可調電容器,用于微調載波頻率至125KHZ.
　　　AN1, AN2: 加737UH天線（Q=12）
　　　AN2,COIL1 : 加可調電阻, 用于微調載波頻率至125KHZ.
　　　DVS：NPN三級管C2383的射級

五、 性能參數

　　　讀寫距離: 0-10cm
　　　工作電壓：+5VDC ，＋12VDC
　　　工作電流: +5V電源: ≤9mA
　　　+12V電源: 備用方式: ≤2mA
　　　 　　　　　　 打卡: ≤50mA
　　　工作溫度：０℃～７０℃
　　　環境濕度：５％～８５％

六、 產品使用

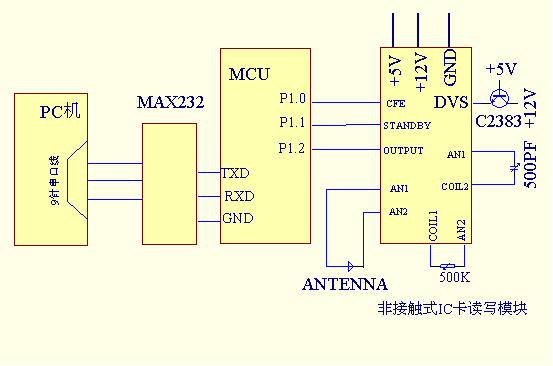

　　　1.硬件連接及說明：

　　　　　BDXIC-1嵌入式非接觸IC卡讀寫模塊不包括天線，該天線可向本公司訂購或自制，自制時選擇天線的磁心要選擇導磁率較高的錳鐵磁心，同時要能工作在100KHZ-500KHZ的磁心。制作好的天線線圈的參數如下：
　　　　　Lr = 737 uH±1%　　 Q = 12±10% (測試頻率125KHZ)

　　　　　北斗星數碼擁有現成的器件采購渠道、檢驗檢測機構及設備、大批量采購的價格優勢，愿意為您提供 讀寫模塊+天線+NPN功率管C2383+射頻卡 其中任意組合的套餐服務，為您省時省力。套餐服務價格另行商議。

　　　2.線路連接好后,微調外接電阻電容,使天線端振蕩頻率在125KHZ±1%.

　　　3．BDXIC-1嵌入式非接觸IC卡讀寫模塊支持對Temic e5550 卡的讀寫操作。Temic e5550由德國本茨集團麾下的Telefunken半導體公司開發，目前已轉由Atmel公司生產。因其工作可靠、價格低廉，而在全世界的被眾多公司廣泛應用。

　　　4.軟件說明
　　BDXIC-1嵌入式非接觸IC卡讀寫模塊的產品包裝中帶有標準的只讀和讀寫IC卡子函數的軟盤，在該軟盤中附有詳細的說明，用戶可很方便地調用。
