RFID 應用于公文流程點收之概念驗證
作者:吳振聲、黃一萍
來源:臺灣“經濟部”RFID公領域應用推動辦公室
日期:2009-11-27 09:25:57
摘要:利用RFID科技,于申請案件收文后即貼上RFID標簽,于收件→分文→陳核→銷號→建檔/掃描→檔管各流程均以批次點收管控,達到流程透明化并提升申請案件點收速度及正確度。藉由結合RFID創新流程與原有資訊系統,自動提示并快速追查遺漏案件,提升服務生產力與客戶滿意度。
臺北市商業處隸屬臺北市政府產業發展局,負責臺北市商業登記管理與營利事業統一發證、公司管理、商業管理與商業行政及商業輔導等業務。該處組織愿景為成為商業行政機關之最佳典范,提供商業登記、咨詢診斷,資訊加值,人才培育等全方位商業服務。并定位自己為領航的商業行政機關。
該處接受經濟部委辦辦理設址臺北市實收資本額未達新臺幣5億元之公司登記業務,97年度受理案件數量為18萬4,000余件。 99年度起,實收資本額達5億元以上之公司登記亦將納入業務范圍,預估申請案件將再多增上萬件。在人力編制有限情況下,業務相當繁重。臺中、高雄兩市也有類似的情況。
臺北市商業處受理之公司登記案件數量龐大,部份工作(銷號、建檔、掃瞄)需藉由委外廠商協助辦理,提升單位生產力以面對未來商業活動之不斷成長,成為當務之急。且申請登記案件于流程中經過多次點收耗費人力、時間,而且有遺漏及不易追查之虞。
該處擬利用RFID科技,于申請案件收文后即貼上RFID標簽,于收件→分文→陳核→銷號→建檔/掃描→檔管各流程均以批次點收管控,達到流程透明化并提升申請案件點收速度及正確度。藉由結合RFID創新流程與原有資訊系統,自動提示并快速追查遺漏案件,提升服務生產力與客戶滿意度,成為領航商業行政機關。
執行架構
本計劃驗證執行架構如下圖所示,由RFID公領域應用推動辦公室POC團隊負責召集,驗證對象為臺北市商業處之公文流程點收控管,主要驗證執行單位為工研院,設備及器材由8家RFID合作廠商提供,應用軟體發展則由2家公司擔綱演出。
本計劃驗測目的如下:
公司登記申請案件貼附RFID tag之選用。
公司登記收文及各流程點(簽)收RFID Reader之選用。
生產力提升、流程透明度與正確度改善。
關鍵驗證項目如下:
收件:逐案黏貼RFID標簽管控。
標簽堆疊之讀取測試。
分文:承辦人員點收查核有無誤分案件。
陳核:主管人員點收。
銷號、建檔、掃描等委外派遣人力公司人員點收并作申請案件相關書件作業。
檔管:檔案室人員點收并作歸檔作業。
整合識別證系統。
預期KPI如下:
申請案件流程透明度能力:可隨時追查申請案件于收件→分文→陳核→銷號→建檔/掃描→檔管等流程之情況。
公文流程點(簽)收生產力: 縮短各流程公文點(簽)收所需時間,提升公文流程點(簽)收生產力30%以上。
特殊警示告知:自動提示可能遺漏處理之申請案件,并顯示其流程狀態,不遺漏任何一個申請案。
應用情境
應用情境如下圖所示,包含收件→分文→陳核→銷號→建檔/掃描→檔管等流程,主要流程皆須執行簽入與簽出狀態移轉之作業,搭配作業人員之識別,可做到充分掌握每份公文之流程狀態與處理負責人,當公文處理超出流程所允許之范圍時(如流程滯留時間過長、超出限辦時間…等),即有異常警示告知,使公文流程點收作業能邁向盡善盡美的道途上。
作業流程

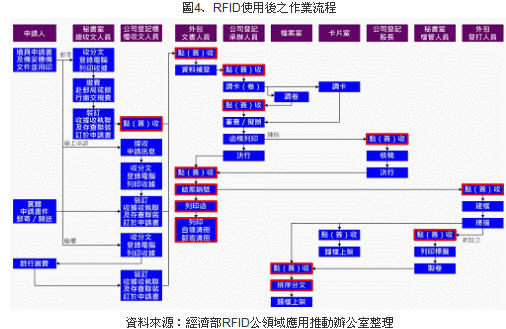

以下兩圖分別列示RFID使用前及使用后之作業流程。現行作業流程在各流程間,并無明確的點收作業,雖可節省點收時間,但也易造成公文處理狀態不易追查、異常情況發生時(遺失、滯留、延誤)無法事先警示的缺失。新流程比較明顯的改變,在于以RFID科技串接各流程間的點收作業。
在RFID應用需求上,可分三方面說明,分別是采用何種RFID標簽、選取何種頻段的讀取器以及軟體系統應考量那些功能?下表為RFID標簽選用的考量因素:
表1、RFID標簽選用考量因素

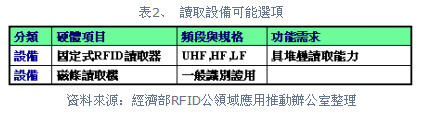

表2、 讀取設備可能選項
下表為軟體系統應考量之功能:
表3、 軟體系統應考量之功能
基本性能驗證情境
基本性能測試主要是針對各項RFID產品的最基礎性能作分析測試。本階段共測試8種HF(全為被動式,其中4種乃專為堆疊用之PJM標簽)及8種UHF標簽(全為被動式),9款讀取器(3款HF、2款HF PJM、 4款UHF)。測試情境共11項,如表4。
表4、基本性能驗測情境

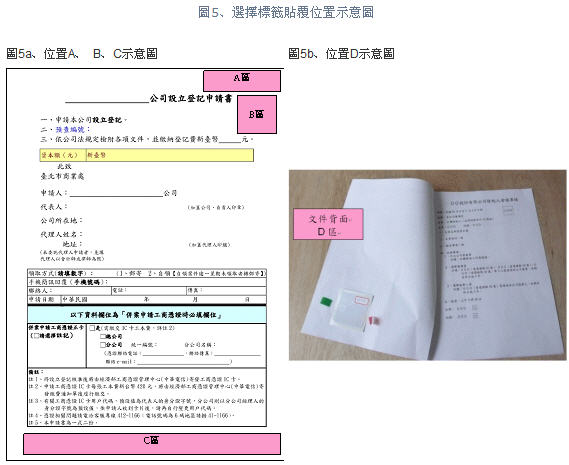

標簽貼覆可能位置之說明-標簽需貼覆于公文上,但由于各種標簽本身尺寸問題與相匹配之讀取器讀取范圍限制,故須以公文可能貼覆位置(如下圖中所示)中,選擇適用之可快速感應最佳貼覆位置。
基本測試結果分析
第一階段基本驗測結果可匯整如下:
將所有測試結果,使用標準差與偏移誤差量作統計分析后,可發現一般HF標簽表現最差,尤其是在多份文件堆疊讀取的時候,往往誤差值很大,每次讀取的穏定性非常差,故不能于此項驗證計畫中使用。
而在PJM標簽方面,多份文件堆疊讀取測試表現最佳,但在可讀取厚度須取決于Reader的天線設計。若選用較小型的天線,往往只能感應到10cm左右之高度,不符合此項驗證計畫的需求,故須特別選用2維天線來增加其感應高度。 PJM標簽還有一項不利因素,就是目前市售金額仍較HF與UHF標簽為高,亦是選擇時一大考量。
而在UHF標簽方面,多份文件堆疊讀取測試時若為單張紙就會產生很大的誤差量,但若文件厚度增至多張紙(15張以上)則讀取效果就會明顯上升,若是在多份文件讀取時配合移動reader則可將讀取率提高至100%,而其標簽與reader價格便宜亦是一大利基。
將HF、 PJM、UHF三類測試結果比較如下:
表5、標簽HF、 PJM、UHF三類測試結果比較
第二階段應用情境模擬驗證
RFID設備經過基本性能驗測之后,考量未來使用RFID的環境,繼續于實驗室內進行第二階段的驗測。本階段驗測的項目包含如下:
RFID公文流程點收系統開發
實際公文堆疊讀取率分析(包括各種厚度與種類之公文堆疊讀取率)
應用系統功能測試(包括各流程收文分文點(簽)收、 流程狀態查詢、遺漏件自動警示)
情境試作與分析(包括完整公司登記情境實驗室模擬測試)
第二階段重要成果
第二階段實驗室模擬驗證主要結果包含:
完成“RFID公文流程點收系統”開發,包含支援HF PJM及UHF兩個頻段之系統。
依據未來公司登記情境,完成實驗室流程模擬測試,測試成果如下表(支援UHF頻段之系統剛完成,截稿前尚來不及測試,僅列出針對HF PJM之測試結果)。

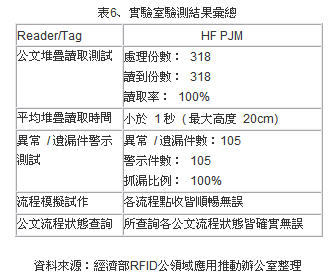

表6、實驗室驗測結果匯總

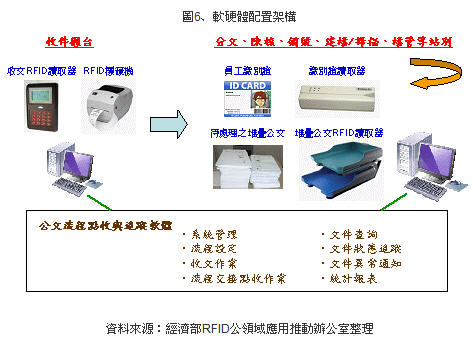

“RFID公文流程點收系統”軟硬體架構如下圖所示。依作業流程特性區分,收件柜臺自成一類,其余流程則歸屬同一類。
其余流程因牽涉到文件堆疊讀取與文件移轉權責識別的需求,各流程所需的硬體包含員工識別證讀取機(磁條讀取機)、文件堆疊識別用RFID讀取機、個人電腦等。
此外,公文流程點收與追蹤軟體則貫穿各作業流程處理之需求,并達到公文堆疊點收、全流程狀態追蹤、公文滯留逾時與限辦逾時警示通知的目的。
軟硬體整合后之系統實體架構如下圖所示:
以下附上數則“RFID公文流程點收系統”的系統畫面(軟體系統由寶康科技開發)供參考。
實驗室驗測完成后,進入第三階段實地驗測。本計劃就98年11月18日于臺北市商業處進行現場測試與觀摩。本階段驗測的項目如下:
依據現場環境因素調整硬體設定參數
小范圍完整流程導入試作
RFID導入效果分析
KPI量測

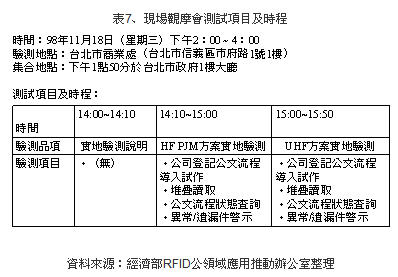

現場觀摩會測試項目及時程如下表,完整測試成果將于年底成果發表會中提出。
表7、現場觀摩會測試項目及時程
經實驗室情境驗測后,本POC計劃確認RFID應用于“公文流程點收”的可行性,相關KPI如下,也實現當初之計畫目標:
公文堆疊讀取率100%(透過天線配置,文件堆疊厚度20公分以上)。
平均堆疊讀取時間小于1秒(幾乎是即時)。
異常文件抓漏比例:100%(此部份需軟硬體之配合)。
更完整的公文流程點收RFID應用分析與發展趨勢,敬邀業界專家與會本辦公室于12月2日及12月4 日分別于高雄及臺北舉辦之“2009 RFID 應用推動成果暨研討會”。
該處接受經濟部委辦辦理設址臺北市實收資本額未達新臺幣5億元之公司登記業務,97年度受理案件數量為18萬4,000余件。 99年度起,實收資本額達5億元以上之公司登記亦將納入業務范圍,預估申請案件將再多增上萬件。在人力編制有限情況下,業務相當繁重。臺中、高雄兩市也有類似的情況。
臺北市商業處受理之公司登記案件數量龐大,部份工作(銷號、建檔、掃瞄)需藉由委外廠商協助辦理,提升單位生產力以面對未來商業活動之不斷成長,成為當務之急。且申請登記案件于流程中經過多次點收耗費人力、時間,而且有遺漏及不易追查之虞。
該處擬利用RFID科技,于申請案件收文后即貼上RFID標簽,于收件→分文→陳核→銷號→建檔/掃描→檔管各流程均以批次點收管控,達到流程透明化并提升申請案件點收速度及正確度。藉由結合RFID創新流程與原有資訊系統,自動提示并快速追查遺漏案件,提升服務生產力與客戶滿意度,成為領航商業行政機關。
執行架構
本計劃驗證執行架構如下圖所示,由RFID公領域應用推動辦公室POC團隊負責召集,驗證對象為臺北市商業處之公文流程點收控管,主要驗證執行單位為工研院,設備及器材由8家RFID合作廠商提供,應用軟體發展則由2家公司擔綱演出。
圖1、“RFID應用于公文流程點收之概念驗證”執行架構圖
本計劃驗測目的如下:
公司登記申請案件貼附RFID tag之選用。
公司登記收文及各流程點(簽)收RFID Reader之選用。
生產力提升、流程透明度與正確度改善。
關鍵驗證項目如下:
收件:逐案黏貼RFID標簽管控。
標簽堆疊之讀取測試。
分文:承辦人員點收查核有無誤分案件。
陳核:主管人員點收。
銷號、建檔、掃描等委外派遣人力公司人員點收并作申請案件相關書件作業。
檔管:檔案室人員點收并作歸檔作業。
整合識別證系統。
預期KPI如下:
申請案件流程透明度能力:可隨時追查申請案件于收件→分文→陳核→銷號→建檔/掃描→檔管等流程之情況。
公文流程點(簽)收生產力: 縮短各流程公文點(簽)收所需時間,提升公文流程點(簽)收生產力30%以上。
特殊警示告知:自動提示可能遺漏處理之申請案件,并顯示其流程狀態,不遺漏任何一個申請案。
應用情境
應用情境如下圖所示,包含收件→分文→陳核→銷號→建檔/掃描→檔管等流程,主要流程皆須執行簽入與簽出狀態移轉之作業,搭配作業人員之識別,可做到充分掌握每份公文之流程狀態與處理負責人,當公文處理超出流程所允許之范圍時(如流程滯留時間過長、超出限辦時間…等),即有異常警示告知,使公文流程點收作業能邁向盡善盡美的道途上。

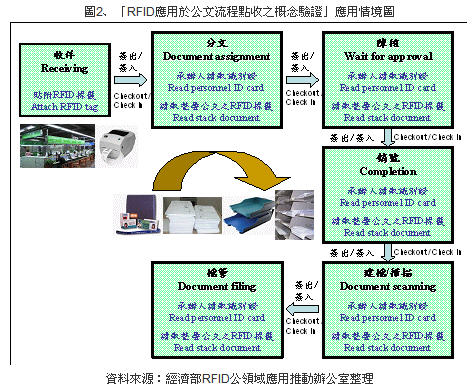

圖2、“RFID應用于公文流程點收之概念驗證”應用情境圖
作業流程
以下兩圖分別列示RFID使用前及使用后之作業流程。現行作業流程在各流程間,并無明確的點收作業,雖可節省點收時間,但也易造成公文處理狀態不易追查、異常情況發生時(遺失、滯留、延誤)無法事先警示的缺失。新流程比較明顯的改變,在于以RFID科技串接各流程間的點收作業。
圖3、RFID使用前之作業流程
圖4、RFID使用后之作業流程
在RFID應用需求上,可分三方面說明,分別是采用何種RFID標簽、選取何種頻段的讀取器以及軟體系統應考量那些功能?下表為RFID標簽選用的考量因素:

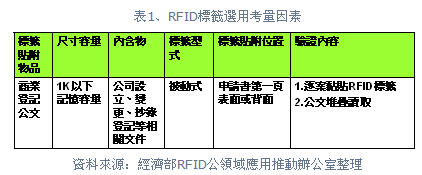

表1、RFID標簽選用考量因素
表2、 讀取設備可能選項
下表為軟體系統應考量之功能:

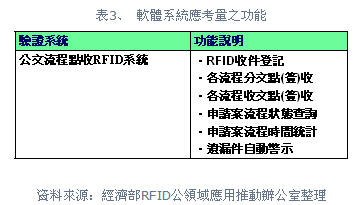

表3、 軟體系統應考量之功能
基本性能驗證情境
基本性能測試主要是針對各項RFID產品的最基礎性能作分析測試。本階段共測試8種HF(全為被動式,其中4種乃專為堆疊用之PJM標簽)及8種UHF標簽(全為被動式),9款讀取器(3款HF、2款HF PJM、 4款UHF)。測試情境共11項,如表4。

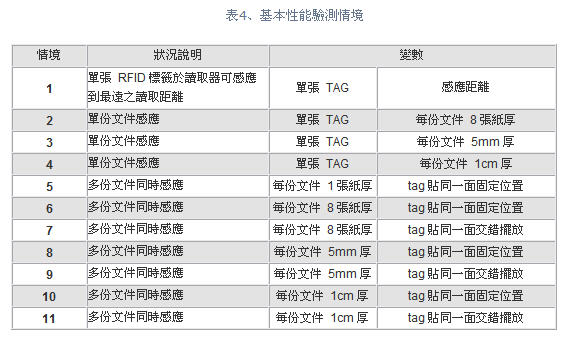

表4、基本性能驗測情境
標簽貼覆可能位置之說明-標簽需貼覆于公文上,但由于各種標簽本身尺寸問題與相匹配之讀取器讀取范圍限制,故須以公文可能貼覆位置(如下圖中所示)中,選擇適用之可快速感應最佳貼覆位置。
基本測試結果分析
第一階段基本驗測結果可匯整如下:
將所有測試結果,使用標準差與偏移誤差量作統計分析后,可發現一般HF標簽表現最差,尤其是在多份文件堆疊讀取的時候,往往誤差值很大,每次讀取的穏定性非常差,故不能于此項驗證計畫中使用。
而在PJM標簽方面,多份文件堆疊讀取測試表現最佳,但在可讀取厚度須取決于Reader的天線設計。若選用較小型的天線,往往只能感應到10cm左右之高度,不符合此項驗證計畫的需求,故須特別選用2維天線來增加其感應高度。 PJM標簽還有一項不利因素,就是目前市售金額仍較HF與UHF標簽為高,亦是選擇時一大考量。
而在UHF標簽方面,多份文件堆疊讀取測試時若為單張紙就會產生很大的誤差量,但若文件厚度增至多張紙(15張以上)則讀取效果就會明顯上升,若是在多份文件讀取時配合移動reader則可將讀取率提高至100%,而其標簽與reader價格便宜亦是一大利基。
將HF、 PJM、UHF三類測試結果比較如下:

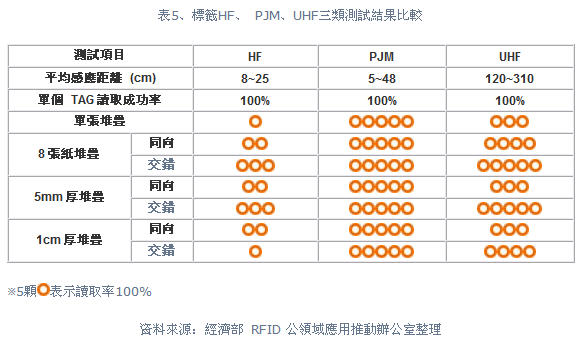

表5、標簽HF、 PJM、UHF三類測試結果比較
第二階段應用情境模擬驗證
RFID設備經過基本性能驗測之后,考量未來使用RFID的環境,繼續于實驗室內進行第二階段的驗測。本階段驗測的項目包含如下:
RFID公文流程點收系統開發
實際公文堆疊讀取率分析(包括各種厚度與種類之公文堆疊讀取率)
應用系統功能測試(包括各流程收文分文點(簽)收、 流程狀態查詢、遺漏件自動警示)
情境試作與分析(包括完整公司登記情境實驗室模擬測試)
第二階段重要成果
第二階段實驗室模擬驗證主要結果包含:
完成“RFID公文流程點收系統”開發,包含支援HF PJM及UHF兩個頻段之系統。
依據未來公司登記情境,完成實驗室流程模擬測試,測試成果如下表(支援UHF頻段之系統剛完成,截稿前尚來不及測試,僅列出針對HF PJM之測試結果)。
表6、實驗室驗測結果匯總
“RFID公文流程點收系統”軟硬體架構如下圖所示。依作業流程特性區分,收件柜臺自成一類,其余流程則歸屬同一類。
圖6、軟硬體配置架構
其余流程因牽涉到文件堆疊讀取與文件移轉權責識別的需求,各流程所需的硬體包含員工識別證讀取機(磁條讀取機)、文件堆疊識別用RFID讀取機、個人電腦等。
此外,公文流程點收與追蹤軟體則貫穿各作業流程處理之需求,并達到公文堆疊點收、全流程狀態追蹤、公文滯留逾時與限辦逾時警示通知的目的。
軟硬體整合后之系統實體架構如下圖所示:

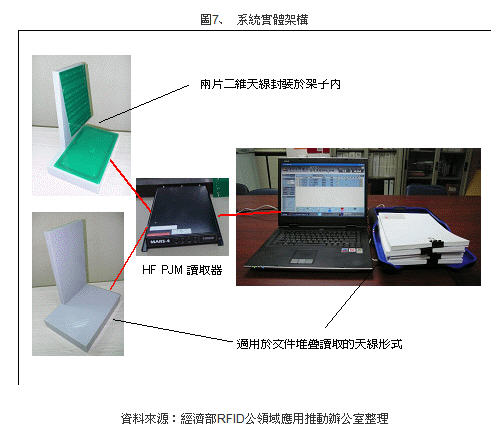

圖7、 系統實體架構

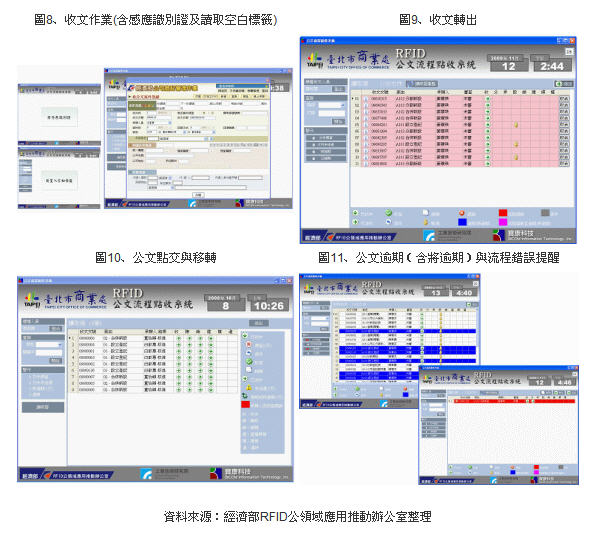

以下附上數則“RFID公文流程點收系統”的系統畫面(軟體系統由寶康科技開發)供參考。
