蔬果運銷回收容器驗證測試擬運用 RFID 技術規劃回收容器管理作業雛型系統及蔬果運銷回收容器處理中心之可行性規劃。雛型系統包含農產品產銷資料資訊化系統、容器管理雛型系統及容器標準作業流程，并進行回收容器與 RFID 標簽嵌合測試，期能提升蔬果運銷回收容器的推廣與使用。經由調查及預估批發市場蔬果交易量，蔬果供應單位、地區分布、現有容器使用及回收狀況，評估蔬果運銷回收容器處理中心的地點選擇、家數及規模大小之可行性，繼而完成建置容器處理中心地區、容器回收區域、處理數量、需求設備、規模大小及資金需求之規劃。

圖1、臺中果菜批發市場現況

　　RFID 之蔬果運銷回收容器管理系統雛型作業規范

　　產地農民作業規范

　　(1). 農民向供貨單位領用塑膠容器，每次使用費由批發市場于貨款中扣除。

　　(2). 支付塑膠容器(每只/次)使用費。

　　(3). 供貨農民于產地經初步分級包裝于塑膠容器后，利用RFID Tag粘貼于塑膠容器上。

　　(4). 供貨人需將標準分類碼、供貨人、品名代碼、重量、等級、件數(塑膠容器為單位輸入)、供貨日期等資訊鍵入系統中。

　　(5). 供貨農民可于查詢明細欄位中檢視、選取或刪除Tag 資料(塑膠容器)，程式自動呈現該Tag 資料(塑膠容器)的相關欄位資料。

　　(6). 供貨農民于讀取Tag 資料(塑膠容器)時，若有發生損傷、資料不正確或作廢等情況，得選擇新塑膠容器或Tag重新裝入塑膠容器。

　　(7). 供貨農民于塑膠容器Tag 資料作業完成后，須由程式操作視窗檢視Tag資料正確無誤后，再按下上傳按鈕，系統會自動將該日該農民（產銷班）之出貨Tag資料按明細單格式統計后，藉由網際網路上傳至作業系統。完成產地RFID Tag作業。

　　(8). 供貨農民于RFID Tag操作時以輸入英文字母及阿拉伯?dāng)?shù)字為主。輸入程式能自動帶出相關資料，例如輸入農民編碼時可自動顯示農民姓名，又如輸入品項編碼時可自動帶出標準分類編碼及蔬菜名字。

　　(9). 供貨農民得于查詢程式操作視窗選擇標簽內容。

　　供貨單位(農會、合作社、合作農場等)作業規范

　　(1). 供貨單位人員理貨完成后，得根據農民進貨及理貨資料，利用Reader讀取程式將Tag 資料(塑膠容器)讀出。

　　(2). 供貨單位人員需將(標準分類碼)、供貨人、品名代碼、重量、等級、件數(塑膠容器為單位)、供貨日期等資訊讀入系統中。

　　(3). 供貨單位人員可于明細欄位中檢視、選取或刪除錯誤之Tag 資料，程式自動呈現該Tag 資料的相關欄位內容。

　　(4). 供貨單位人員于理貨檢查時，若有發生RFID Tag損傷、資料不正確或作廢等情況，選擇Tag重新裝入塑膠容器。

　　(5). 供貨單位人員于讀取Tag 資料作業完成后，須再次于程式操作視窗檢視Tag 資料正確無誤后，再按下上傳按鈕，系統會自動將該供貨農民之供貨Tag 資料明細格式統計后，傳送至作業系統。完成供貨單位RFID Tag讀取作業。

　　(6). 供貨單位人員于 RFID Tag 操作時以輸入英文字母及阿拉伯?dāng)?shù)字為主。輸入程式能自動帶出相關資料，例如輸入農民編碼時可自動顯示農民姓名，又如輸入品項編碼時可自動帶出標準分類編碼及蔬菜名字。

　　(7). 供貨單位人員得于查詢程式操作視窗選擇標簽內容。

　　(8). 依實際需求向容器供應商申請容器，并由容器供應商負責運送至指定地點。

　　(9). 收取塑膠容器(每只/次)之管理費。

　　(10). 代墊塑膠容器每只之押金。

　　果菜批發市場作業規范

　　(1). 貨品磅秤
　　進貨之貨物先于地磅上過磅(量大時車子連同貨物一起過磅)，并核對系統資料。

　　(2). 下貨/理貨
當完成過磅動作接下來將產銷車貨品運送至拍賣區進行卸貨，并由果菜運銷人員進行理貨，將相關產品資訊讀出(供應代碼、規格、等級、件數…) ，理貨人員根據供貨人之進貨明細單及過磅資料進行比對點收作業，并進行貨品等級及品質之檢驗。數量(重量及品質無誤后，完成理貨作業。果菜批發市場人員手持Reader逐一讀取Tag資料(塑膠容器)，并將資料傳送至作業系統。

　　(3). 拍賣
　　由果菜運銷拍賣人員進行拍賣，下標人員可在拍賣區進行貨品品質查驗。

　　(4). 交易托運
　　得標者完成交易直接托運。

　　(5). 收取塑膠容器(每只/次)之管理費
　　提供一定運作期間內（七日）交易量之容器回收?qǐng)鏊?，由容器供?yīng)商負責派人管理工作，包括回收登錄、回運作業以及退還保證金等。

　　(6). 代扣供應塑膠容器(每只/次)之(農民)使用費，并轉撥容器供應中心。

　　(7). 代扣承銷人塑膠容器(每只/次)之押金，并轉撥容器供應中心于承銷人交回回收點時退還押金。

　　容器供應中心作業規范

　　(1). 容器生產、制造、運輸。
　　(2). 批發市場容器回收管理人員。
　　(3). 回運作業。
　　(4). 承銷人押金退還。
　　(5). 收取塑膠容器(每只/次)之使用費收入。

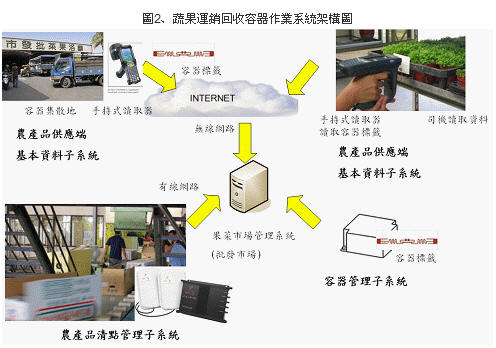

圖2、蔬果運銷回收容器作業系統架構圖

　　蔬果運輸回收容器與 RFID 嵌合技術測試及評估

　　本驗測將測試兩種 RFID 標簽與蔬果運輸回收容器的嵌合方式，利用標簽的特殊封裝及塑膠容器的特殊設計，用以達到 RFID 回收容器營運之目的。本次測試所使用的 RFID 讀取器設備為 Alien UHF Gen-2 RFID Reader，并搭配 Circular Antenna 進行測試。 RFID 標簽與塑膠容器的嵌合方式如下：

　　1. RFID 標簽利用插銷、卡榫之方式與塑膠容器進行結合。
　　2. RFID 標簽于容器射出成型過程與容器嵌合。

　　于此測試階段，亦將針對不同的 RFID 標簽與塑膠容器的嵌合方式的 RFID 讀取效能進行測試，借以評估較佳的標簽嵌合方式。 RFID讀取效能測試項目如下所示：

　　1. RFID 標簽的評估選用
　　2. RFID 標簽的擺放位置
　　3. RFID 標簽的擺放角度
　　4. RFID 標簽的擺放數量
　　5. 標簽與回收容器結合讀取測試

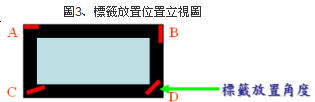

圖3、標簽放置位置立視圖

　　測試相關過程畫面如圖3-6所示。

圖4、射出成型測試(一)

圖5、射出成型測試(二)

圖6、射出成型測試(三)

　　　完整測試成果將于年底成果發表會中提出，期能協助農委會未來規劃蔬果運銷回收容器相關先導計劃導入 RFID 技術。
　　　(文/經濟部RFID公領域應用推動辦公室．林孝鴻專案經理)
