在“高雄港轉口柜免押運計劃”之貨柜運輸安全監控系統中應用到的RFID 硬體設備，含攜帶式的RFID 讀取器（查驗方式如圖1）、一次性使用的電子封條（開倉時須破壞，如圖2）。

圖1、手持機電子封條查核示意圖

　　而分布于貨柜中心的各個門哨管制站，則建置自動化門哨系統。該系統整合“車牌影像辨識系統”、“貨柜柜號影像辨識系統”、“紅外線車上單元”及固定式RFID 讀取器等，達成人、車、柜通行比對與放行監控的整合系統。

　　在此監控系統中于進出貨柜碼頭時，用手持機來確認電子封條是否正常；及電子封條的明、暗碼是否正確。由于電子封條是加封之后才能讀取，所以需要事先將明碼、暗碼對應資料安全妥善的存入手持機中。

　　為了不增加使用者在手持機操作上的負擔或困擾，當要查核電子封條時，我們手持機系統操作，設計成在封條讀取的操作頁面上，只需按扣手持機手把上的板機，手持機就會去讀取電子封條，使用者即可由畫面的顯示判斷電子封條查核的結果（如圖3）。


圖2、開倉時封條使用畫面

圖3、手持機電子封條查核畫面

　　攜帶式讀取系統問題探索

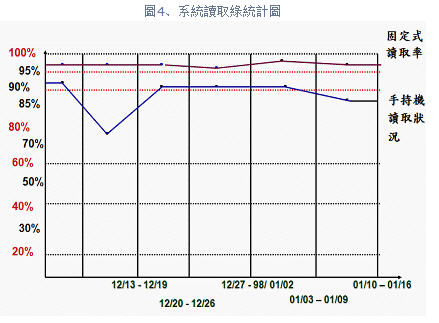

　　從圖4所示，目前就手持機人工讀取的讀取率部分，往往因不明原因造成無查核記錄，讀取狀況不穩定甚至比自動化門哨略低，探其原因并非讀取器一次性讀取效能的問題。歸納主因?yàn)椋喝藶槭韬?，狀況有以下幾點。

圖4、系統讀取綠統計圖

　　進出車輛太多，造成疏忽

　　專責人員必須依據系統的資料，立即判斷是否進行封條押運的標準作業，但因貨柜進出頻繁，一方面必須維護出入秩序分秒必爭，另一方面押運柜只占一少部分貨運量，所以在繁重的工作情況下，專責人員容易疏漏。

　　教育訓練不足

　　系統導入之初期，使用者必須正確操作攜帶型讀取設備，操作方式雖然簡易，系統也有聲音及畫面的提示，但使用者仍必須執行應用程式，確認何地、何時、動作結果，但是往往容易因讀取距離或角度問題，造成未完成查核而無正確讀取記錄的疏失。

　　缺乏即時監控之后臺系統

　　因設備使用的驅動者是專責人員，因此若有即時監控的后臺系統，當天的貨運狀況或者使用狀況，可以即時檢視分布于各查核地點的攜帶式設備查核狀況，進而即時提醒進行改善的工作。一則提醒使用者，另外可以即時進行故障排除的作為，也可讓系統即時產生安全監控的效益。

　　系統設備維護狀況

　　一般攜帶式設備，讀取功能方面，功率小、讀取距離短；另外，長時間使用時，電力續航的問題也是一大考驗，所以設備必需強化部分功能與特性。

　　系統改善

　　為簡化系統的操作復雜度，強化人員的教育訓練，建立即時之后臺監控系統等，目前隨著計劃的試行與擴大，相關單位均逐步進行強化與改善，所謂“工欲善其事，必須利其器”，攜帶設備的功能要求，以下將進一步探討。

　　設備基本功能要求

　　移動方便，隨時隨地使用

　　在海關稽核或航商稽核的查核情境中，電子封條需要被讀取的環境并無法都架設固定式裝置，而且架設固定設備的成本遠高于使用行動設備。因此目前使用之離線操作為事先下載稽核明暗碼對照表于手持機中，查核完畢后，依規定地點定期上傳資料，以供后續的查照作業。在本研究期間，第一線使用者說明受限于上傳頻率，海關人員無法即得知封條第一時間的使用狀況，另外考量于廣大的港口范圍布建WIFI 上網的基礎建設有相當?shù)睦щy度，因此建議利用3.5G上網，以解決查核者與監控端資料同步的問題。

　　讀取角度更有彈性

　　行動式設備相對提供了更有彈性的讀取方式，使用者可自由改變天線的方向以及角度，就能有效提高標簽被讀取的成功率。這項特性在自動門哨無法讀取時，可有效的評判讀取問題，一方面回饋系統上封條加封的正確性或者封條的良率，并對照查驗自動門哨系統是否正常？一方面及時處理厘清押運柜是否有人為錯誤疏失。

　　適用于例外處理

　　當辨識到異常短缺時，使用者可在現場使用行動式設備立即進行檢查，而不需透過繁復的例外處理程序，有效彌補固定式讀取器的不足，提供更快速有效率的處理流程。

　　針對特定標簽讀取

　　雖然固定式讀取器可同時讀取多個封條，功能固然強大，但由于無線電波難以掌控，有時需要針對特定封條操作時反而有其限制。行動式設備則可針對特定標簽進行操作，提供第一線人員判斷貨柜封條狀態。

　　與條碼等周邊結合

　　在此貨柜運輸?shù)倪^程，所有監控資料都必須對照貨柜運輸準單，比對所通行的人、車、柜資料。在異常處理時，準單上的條碼記錄了通行的車號及柜號，因此可借助整合RFID以及條碼讀取功能的行動裝置，快速輸入查核的車號及柜號，并記錄查核結果，以供后續分析與查核。

　　設備延伸功能要求

　　在利用電子封條于運輸安全的本研究中，攜帶式讀取器之硬體獲得及應用軟體開發時，必須兼顧室外使用環境、白天日照及夜間使用之讀取與顯示、各式天候狀況下防雨、防塵功能、使用者不慎掉落時是否有耐摔結構、保固時期讀取效能問題及電池壽命等因素均為考慮重點。

　　故設計時需以工業等級PDA 為討論，其主要考量因素則是系統開發的相容性、尺寸、重量、設備強固性（耐摔與防塵、防水）及搭配RFID 的讀取功能。

　　讀取效能

　　由于行動式設備必須考慮攜帶使用的便利性，所以在重量與體積上有其先天的限制，因此往往無法容納太大的天線設計，而且在供電上也必須仰賴電池而不若固定式可提供較強的電力，這些限制理所當然會反映在讀取距離等效能指標上。以同為900MHz，UHF EPCGen2標準的系統而言，固定式讀取器搭配大型天線讀取距離可達到10公尺，但PDA可能僅有20公分~3公尺左右。但我們不能單純以讀取距離的遠近來判定其效能，由于行動式設備原本就有其特定功能性，所以必須有正確的認知并配合適當?shù)牧鞒?，才能達到整體的效益。在本研究中，封條在正確加封之后，讀取器才能讀取，讀取時并還需確認封條外碼與通行準單上的記錄是否一致，因此不需如一般物流應用強調讀取距離。

　　天線設計與防護

　　在硬體機構上，讀取器（與天線）與PDA的機體位置最好能保持一定的距離才會有較佳的讀取效果；大多數的工業用RFID PDA在機構設計上，都會著重對天線部分的保護以避免天線因?yàn)檎鹗幓驔_撞而受到損壞或脫離機體。在考量目前成本及使用者攜帶的位置，建議需有1.2m以上的防摔，及IP 54 等級以上防潑水及防塵功能，以利使用。

　　電力

　　由于RFID讀取器必須常常發送與接收無線電波，因此相對一般行動設備的外接模組更為耗電，在設計上必須提供更為持久與穩定的電源以支撐足夠的使用時間。一般而言，工業用PDA方能提供實務上所需較為充足的電力，而海關執勤為三班制，因此至少需要8 小時以上的使用電力，并提供一天以上的待機時間。

　　資料過濾與整合

　　由于行動設備的硬體規格（CPU時脈、記憶體空間）往往不若一般的桌上型電腦，因此在RFID大量資料被讀取時，更需注重多余資訊的過濾，以避免其必須做復雜的資料處理，否則不但會增加硬體的負荷，在程式執行效率上也會大打折扣。

　　產品維護服務

　　承商之后續維運要求，因設備數量有限，而港口運輸十分繁忙及重要。因此，必須要有線上客服處理解決第一線之問題，并提供備品，以供不時之需。

　　價格考量

　　目前攜帶式設備單機價格仍高，未來加入3.5G通訊裝置及設備2年保固條件后，相信價格亦不一定會降低，因此必須引入國內外產品競爭，并提升國內產品的品質功能及價格優勢，一方面較有客制化的支援，一方面較有維護及客服的效率。

　　其它需求

　　機密資料安全議題，手持機必須建置資產管理系統，限定使用者、使用地及使用時機。手持機離線資料必須加密，并限定存取。承商必須簽署保密協議。

　　結論

　　針對市售攜帶式讀取器的既有規格、當前產品功能，檢討目前的使用狀況，以及未來可分別從硬體周邊功能規范與應用流程改造驗證，希望提供給業界做為未來在港口貨柜運輸應用上的設備評估、流程導入時之規范與參考。

　?。ㄎ?中山科學研究院電子系統研究所空用電子組‧ 李明堂組長、資拓科技‧ 陳志全、黃國晉）
