1 適用范圍

本標準適用于新建、擴建及改建的公用和民用建筑物內的巡更系統安裝工程。

2 施工準備

2.1  材料

2.1.1  機房設備：主要包括系統主機、充電器、計算機（內置管理軟件）、打印機、不間斷電源等。
2.1.2  傳輸部分（在線式系統）：包括分線箱、電線電纜等。
2.1.3  終端設備：主要包括巡更點、巡更棒、數據采集器等設備。
2.1.4  上述設備材料應根據設計要求選型，必須附有產品合格證、質檢報告、安裝及使用說明書等。并經國家3C 認證，具有3C 認證標識。如果是進口產品，則需提供進口商品商檢證明。設備安裝前應根據使用說明書進行全部檢查方可安裝。
2.1.5  鍍鋅材料：鍍鋅鋼管、鍍鋅線槽、金屬膨脹螺栓、金屬軟管。
2.1.6  其它材料：塑料脹管、機螺絲、平墊、彈簧墊圈、接線端子、鉆頭、焊錫、焊劑、絕緣膠布、塑料膠布、各類接頭等。

2.2  機具設備

2.2.1  手電鉆、沖擊鉆、梯子、水平尺、拉線、線墜。
2.2.2  克絲鉗子、剝線鉗、電工刀、電烙鐵、一字改錐、十字改錐、尖嘴鉗、偏口鉗。
2.2.3  250V 兆歐表、500V 兆歐表。

2.3  作業條件

2.3.1  機房內土建工程應內裝修完畢，門、窗、門鎖裝配齊全完整。
2.3.2  機房內、弱電豎井、建筑內其他公共部分及外圍的布線線纜溝、槽、管、箱、盒施工完畢。各預留孔洞、預埋件的位置，線管的管徑、管路的敷設位置等均應符合設計施工要求。

3 操作工藝

3.1  工藝流程

3.2  操作方法

3.2.1  管路預埋

3.2.1.1  參見相關管路預埋XXX 標準內容。

3.2.2  分線箱安裝

3.2.2.1  箱體板與框架應與建筑物表面配合嚴密。安裝在地面預留洞內的箱體應能使地面蓋板遮蓋嚴密、開啟方便。嚴禁采用電焊或氣焊將箱體與預埋管口焊在一起。
3.2.2.2  安裝明裝壁掛式分線箱時，找準標高進行鉆孔，埋入脹管螺栓進行固定。要求箱體背板與墻面平齊，其高度有設計要求時以設計要求為準，無設計要求時，安裝高度宜底邊距地面1.4 米。

3.2.3  線纜敷設

3.2.3.1  布放線纜應排列整齊，不擰絞，盡量減少交叉，交叉處粗線在下，細線在上。
3.2.3.2  管內穿入多根線纜時，線纜之間不得相互擰絞，管內不得有接頭，接頭必須在線盒（箱）處連接。
3.2.3.3  線管出線終端口與設備接線端子之間，必須采用金屬軟管連接，軟管長度不得超過1米，并不得將線纜直接裸露。
3.2.3.4  所敷設的線纜兩端必須做標記，屏蔽電纜的屏蔽層均需單端可靠接地。

3.2.4  終端設備安裝

3.2.4.1  安裝前應按圖紙核對巡更點的位置及數量，并讀取巡更點的ID 碼。
3.2.4.2  巡更點的安裝高度應符合設計或產品說明書的要求，如無特殊說明一般安裝高度為1.4m。對于離線式系統，巡更點應安裝于巡更棒便于讀取的位置。
3.2.4.3  對于離線式巡更點，安放時可以用鋼釘、固定膠、或直接埋于水泥墻內（感應型巡更點），埋入深度應小于5cm，巡更點的安裝應與安裝位置的表面平行。感應型巡更點的讀取距離一般在10-25cm 之間，只要巡更棒能接近即可。
3.2.4.4  安裝巡更點的同時，應記錄每個巡更點所對應的安裝地點，所有的安裝點應與系統管理主機的巡更點設置相對應。

3.2.5  機房設備安裝

3.2.5.1  設備在安裝前應進行檢驗，設備外形尺寸、設備內主板及接線端口的型號、規格符合設計規定，備品備件齊全。

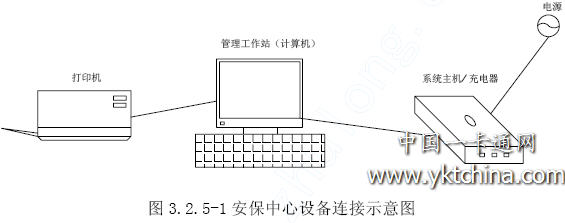

3.2.5.2  按照?qǐng)D紙連接巡更系統主機、計算機、UPS、打印機、充電座等設備，如圖3.2.5-1安保中心設備連接示意圖所示。

3.2.5.3  設備安裝應牢固、緊密，緊固件應做防銹處理。
3.2.5.4  安裝的設備應按圖紙或產品說明書要求接地，其接地電阻應符合設計要求。
3.2.5.5  安裝系統軟件的計算機硬件配置不應低于軟件對計算機硬件的要求。
3.2.5.6  安裝系統軟件的計算機操作系統應符合系統軟件的要求。
3.2.5.7  按照軟件安裝說明書和幫助安裝軟件。

3.2.6  系統調試

3.2.6.1  運行巡更系統管理軟件，進行初始化設置。
3.2.6.2  按照?qǐng)D紙對巡更點進行讀取操作，確認巡更棒讀取數據正常有效。
3.2.6.3  在巡更系統主機上測試對巡更棒讀取的數據進行讀入、數據查詢、修改、打印、刪除等操作，對系統軟件進行調試。

4 成品保護

4.1  設備進入現場后應碼放整齊、穩固。并要注意防潮，搬運時應輕拿輕放，以免損壞設備。

4.2  系統設備安裝完畢后應妥善保管鑰匙，以防設備丟失、損壞。

4.3  對系統的巡更點應采取必要的保護措施，防止其損壞。

5 應注意的質量問題

5.1  質量問題：接線錯誤。

防治措施：計算機、系統主機、巡更點的接線應嚴格按照?qǐng)D紙進行。

5.2  質量問題：通訊不正常。

防治措施：嚴格檢查系統接地阻值是否符合要求，接線是否壓接牢固，消除或屏蔽設備及連線附近的干擾源。
