智能門禁系統門控部分硬件設計

作者:賈成宇, 李樹秋, 王世剛
來源:RFID世界網
日期:2007-03-08 17:07:32
摘要:主要闡述了一種通過網絡對各個分局的門進行監控的智能門禁系統的硬件設計, 詳細說明了系統組成、硬件原理及接口。該系統已在C 市電信局運行, 結果表明該系統設計合理,運行穩定可靠。
關鍵詞:門禁系統硬件

隨著計算機的迅速普及與發展, 越來越多的控制設備逐漸被微機取代, 維護人員的監視和維護越來越集中, 越來越多的系統逐漸往智能化發展。尤其是近些年來計算機網絡迅猛發展, 通過中心或通過一個端點就能對設備進行監控與維護。通過局域網對本地區的設備進行集中監控與維護, 可提高系統的可靠性, 減少故障的發生率和處理時間等。本文論述的就是一種通過網絡對各個遠端站點的門進行監控的一種智能門禁系統。由于篇幅關系僅對其門控部分進行介紹和分析。

1 門控系統的特點和組成

111 門控系統的特點
·有3 種入門方式(劃卡開門、鑰匙開門和中心開門) , 以及2 種出門方式(按鈕開門和中心開門)。
·通過RS485 總線與讀卡器相連。
·集中控制器接收讀卡器或中心的信息并進行處理, 能實時檢測、監控和記錄開關門情況, 對非法卡和非常手段開門報警。實時向中心傳送監控數據和告警信息, 且具有掉電保護, 自恢復功能。當網絡中斷時能獨立工作, 并有數據暫存功能。最多可帶16 個門。
·采用直流- 48 V 供電。

112 門控系統的組成
門控部分主要以集中控制器為中心, 向上通過網卡或Modem 接到管理中心, 向下則通過485 轉換器進入485 總線, 采用令牌環方式對各個門進行數據采集, 進行
數據處理后, 發往管理中心。組成框圖如圖1 所示。



121 集中控制器

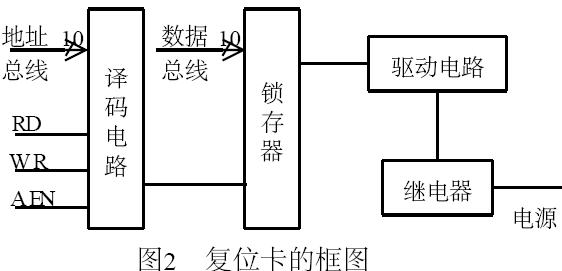

采用586 微機, 配有網卡、復位板。微機和網卡的硬件原理不作說明。圖2給出的是復位卡的框圖。



圖2 中RD、WR、A EN、地址總線、數據總線均來自于微機的擴展槽。其中地址總線用到的是A 3~A 9, 并且通過跳線開關可任選高低電平, 使其通用性強, 且避免與微機其他擴展卡地址發生沖突。數據總線用到的是D0~D7[ 1 ]。復位卡的主要功能即為重新啟動。即當程序發生紊亂時, 通過重新初始化, 使其重新正常工作。

122 門控部分

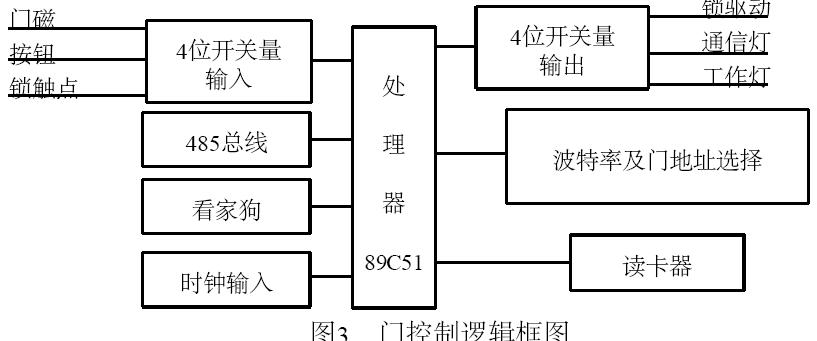

門控部分包括讀卡器及控制電路、帶觸點的陰陽鎖、電源、門磁開關、出門按鈕。其邏輯框圖如圖3 所示。



讀卡器為PH IL IP 的感應卡讀卡器。控制電路采用的是89C51[ 2 ]處理器, 接通時讀取波特率及門地址選擇開關, 以便確定通信速度和該門地址。選擇開關共8 位, 2 位為波特率選擇, 6 位為門地址選擇, 即4 種波特率, 64 種門地址。通過讀取4 位開關量輸入的信號, 確定門的當前狀態。開關量輸入有鎖觸點信號、門磁信號、按鈕信號, 通過這3 個信號和來自讀卡天線的卡信息來確定門的狀態, 有門已鎖好、門沒有關、門已關未鎖、劃卡開門、非法劃卡、按鈕開門、鑰匙開門和非法開門8 種狀態。4 位開關量輸出中鎖驅動即為開鎖, 如果通信正常則通信燈不斷閃爍, 否則即為通信故障; 工作燈為秒級閃爍, 否則表明該板電路有故障。485 采用的是MAX IM 485 芯片, 看家狗采用的是MAX IM 1232芯片[ 3 ]。

123 集中控制器與485 總線接口
接口是通過一個485 轉換器進行連接的, 可采用全雙工方式, 也可采用半雙工方式。應當說由于數據處理量不大, 采用半雙工方式更為經濟合理。圖4, 圖5 分別給出了兩種方式的接口圖。

2 結 論
本系統已在C 市電信局運行, 通過電信局97 網絡對整個地區的各個單位的門進行監控。若同時配合其他監控設備, 就能及時發現各個部門的狀況, 便于維護人員對可能發生的問題進行分析和處理, 效果顯著, 穩定可靠。

參考文獻:
[1 ] 李華. MCS251 系列單片機實用接口技術[M ]. 北京: 北京航空航天大學出版社, 1993.
[2 ] 張載鴻. IBM 2PCöX T 軟硬件系統分析與應用[M ]. 北京: 科海培訓中心, 1987.
[3 ] 鄔寬明. 單片機外圍器件實用手冊[M ]. 北京: 北京航空航天大學出版社, 1998.
