3D集成是指將多層平面器件堆疊起來，并通過穿透硅的Z方向通孔實現互連的系統級集成方案。

　　從概念上來講，3D集成能夠在減少芯片面積的同時緩解互連延遲問題。如果用垂直方向的短互連線來代替二維結構中大量的長互連線，就能夠使邏輯電路的性能大大提高。例如，通過將關鍵路徑上的邏輯門放置在多個有源層上，就能夠?qū)⑺鼈兎浅＞o密地排布起來。也可以將電壓和/或性能要求不同的電路放置在不同的層上。

　　3D晶圓堆疊基于具有特定功能的全晶圓產品（即嵌入式處理器、DSP、SRAM、DRAM、嵌入式無線網絡等），并將這些晶圓或分立的已知良好芯片（known good die，KGD）垂直地互連起來，制作成一個功能器件。3D結構能夠集成許多別的方法無法兼容的技術，這樣就可以顯著地提升器件的性能、功能性和波形因數。這種3D堆疊能夠令人信服地集成天線、傳感器、電源管理和電源存儲器件等技術。3D集成縮短了芯片間的信號路徑，允許系統更快地運行，從而提高系統性能和降低功耗?；ミB線長度是電源應用中要考慮  的重要因素，保持足夠短的互連線長度非常有利于降低功耗。當采用這種3D堆疊芯片方案時，最需要關心的是散熱問題，不過由于通孔的使用縮短了總的互連線長度，這實際上在一定程度上減小了熱的產生。

　　在最近的電子元器件技術會議（ECTC）上有許多介紹3D晶圓級集成進展的報告。在會議的小組討論中，用于晶圓到晶圓（W2W）和芯片到晶圓（D2W）互連的最新3D前沿進展被總結出來。很多與會者都注意到，早先的W2W鍵合概念正被D2W鍵合所逐步取代，因?yàn)镈2W具有以下優勢：

　　■ 只封裝KGD
　　■ 排列對準的容忍度更大
　　■ 具有將尺寸差別很大的芯片互連起來的能力
　　■ 具有為“異類集成”而將尺寸差別很大的芯片互連起來的能力

　　根據IC設計是否針對3D互連，目前已有3種可行的選擇方案來形成通孔（圖1）。




　　針對3D的IC設計：使用FEOL通孔

　　如果芯片是針對3D應用設計的，那么就可以使用任何目前實際用于（嵌入式）DRAM深溝槽電容技術的設備來制作前段制程（FEOL）通孔。目前用于3D互連的通孔直徑一般為2-4mm，而且還可以更小一些。這是初創公司Tezzaron為他們的“超接觸”技術所選擇的路線。既然通孔與IC互連是同時制作在晶圓上的，那么就沒有必要額外留出一些不進行片上互連布線的區域。在完成FEOL通孔的制作之后將晶圓減薄，直到通孔（一般是鎢，也可能是銅）從晶圓背面暴露出來，然后布線并制作背面焊接墊來將晶圓互連到其它的芯片/晶圓上。


　　針對3D的IC設計：使用BEOL通孔

　　如果選擇后段制程（BEOL）來制作通孔，那么在IC的設計和制造過程中必須留出額外的區域。這樣，3D 晶圓代工廠/封裝廠就可以通過刻蝕這些保留區域而得到通孔。共有兩種方法：先刻蝕得到通孔，再裝配到操作晶圓上，然后減?。ㄏ韧追椒?，via-first）；或先將晶圓鍵合到另一個芯片/晶圓，然后再刻蝕得到通孔（后通孔方法，via-last）。初創公司ZyCube是BEOL先通孔技術的倡導者，IBM則支持BEOL后通孔技術。


　　不針對3D的IC設計：使用BEOL通孔

　　如果芯片/晶圓已經存在而無法重新設計，那么就需要在外圍焊接墊和劃線跡道之間的區域重新分布通孔；這種技術是超高級電子技術聯盟（ASET）開發的。任何具備Bosch刻蝕能力的封裝或MEMS代工廠都能完成這種制程。人們也許會考慮將絕緣的通孔直接連通到外圍焊接墊。然而，最近出現了一種在焊接墊下放置支撐柱的方法，可以更好地防止易碎的低k層間介質（ILD）在引線鍵合過程中破裂，從而排除了前面那種通孔直連焊接墊的選擇。

　　在同一個會議上，來自Research Triangle Institute（RTI）的Christopher Bower介紹了DARPA VISA（垂直互連傳感器陣列）項目的最新進展。VISA是一種使用BEOL后通孔方法的D2W 3D集成技術，正由RTI和DRS Infrared Technologies公司合作開發。

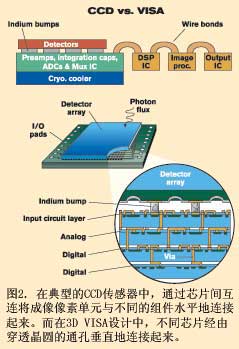

　　在典型的電荷耦合器件（CCD）傳感器中，通過芯片間的互連將成像像素單元與A/D轉換器、DSP、圖像處理器和輸出IC等組件水平地連接起來（圖2）。不過這種互連方法限制了取樣速率和分辨率。而在3D VISA設計中，這些芯片經由穿透晶圓的通孔垂直地連接起來（圖2）。




　　VISA制造流程從預留出通孔區域的IC晶圓開始，這些晶圓是在標準的CMOS工廠中制造的。接著在第一片晶圓（IC1晶圓）上淀積金屬再分布層并形成圖形，然后將第二片晶圓（IC2晶圓）面朝下地安放到操作晶圓上，并用背部打磨和化學機械拋光（CMP）等方法來將其減薄。當減薄后的IC2晶圓仍然在操作晶圓上時就被切割開來得到芯片，而獨立的KGD則被鍵合到IC1晶圓上的已知良好的點。

　　然后依次進行以下步驟：光刻定義出垂直互連的刻蝕掩模，并刻蝕得到穿透IC2層的、高深寬比的4mm通孔；淀積一層保角的絕緣體，并選擇性地移除通孔底部的絕緣體以清潔金屬焊接墊；淀積金屬來填充垂直互連。最后，頂層金屬被圖形化和鈍化，為連接后續的IC層做好準備。

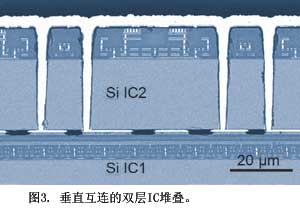

　　如圖3所示是由上述方法制造的堆疊的截面SEM照片，這個堆疊由兩層IC構成。這幅照片的拍攝是在垂直互連完成之后，而在頂層金屬的圖形化和鈍化之前。頂部IC層（IC2）的厚度約30mm，包含約10mm的SiO2 IC ILD和20mm的硅，其背面有一個薄的鈍化層。通過使用高精度的、帶有分光棱鏡的芯片鍵合機和聚合物粘接劑，將IC2層鍵合到下面的IC1層上。兩個IC層之間的后鍵合（post-bond）對準精度通常>2mm。通過高深寬比（約8:1）的、直徑為4mm的銅垂直互連線，將分立的IC層互連起來。而通過保角的介質層將這些垂直互連與襯底硅絕緣。如圖4所示的紅外熱圖像取自一個垂直互連的256 × 256像素的VISA結構。

本文作者：Philip Garrou ，IEEE院士、IEEE CPMT協會主席，RTI International項目顧問。
