1.  公司簡介

旭展科技（揚州）有限公司是一家專業從事RFID技術應用、開發與生產的高新科技企業，公司產品有高頻/超高頻和有源電子標簽及其配套讀寫設備，廣泛應用在車輛管理、物流管理、人員管理、圖書管理等等防偽、智能化管理系統中；

公司擁有一批高端技術人才，有著先進的國際化管理經驗和從事多年智能化RFID技術應用，在實戰發展過程中，努力整合高新科技領域的獨特優勢，吸收消化國內外先進技術，形成了較為雄厚的綜合技術開發力量，其成果在不斷應用實踐中，得到了很好的見證。形成了一系列完整的RFID應用技術系統，在行業中享有極高的知名度和技術的前瞻性。

        我公司研制的一進一出車輛管理系統既有非常高的性價比，是目前國際上最先進的電腦管理系統之一,具有方便快捷、保密性好、靈敏度高、使用壽命長、形式靈活、功能強大等眾多優點。廣泛應用于智能大廈，物業小區，企事業、商場，旅游景點，機關金融單位等場所。

2.  適用范圍

本文檔針對某校區停車場項目，本案采用RFID技術展開的一項高科技智能停車場管理系統方案；免費性車場管理均適合之。



3.  實施方案

本項目為校區停車場，當車子駛?cè)氲饺肟?，合法車子自?dòng)開閘，方便、智能、人性化的設計為合法車主自由出入；反之，對零時車輛就需登記檢查出入了。

3.1.      方案實施地點基本情況

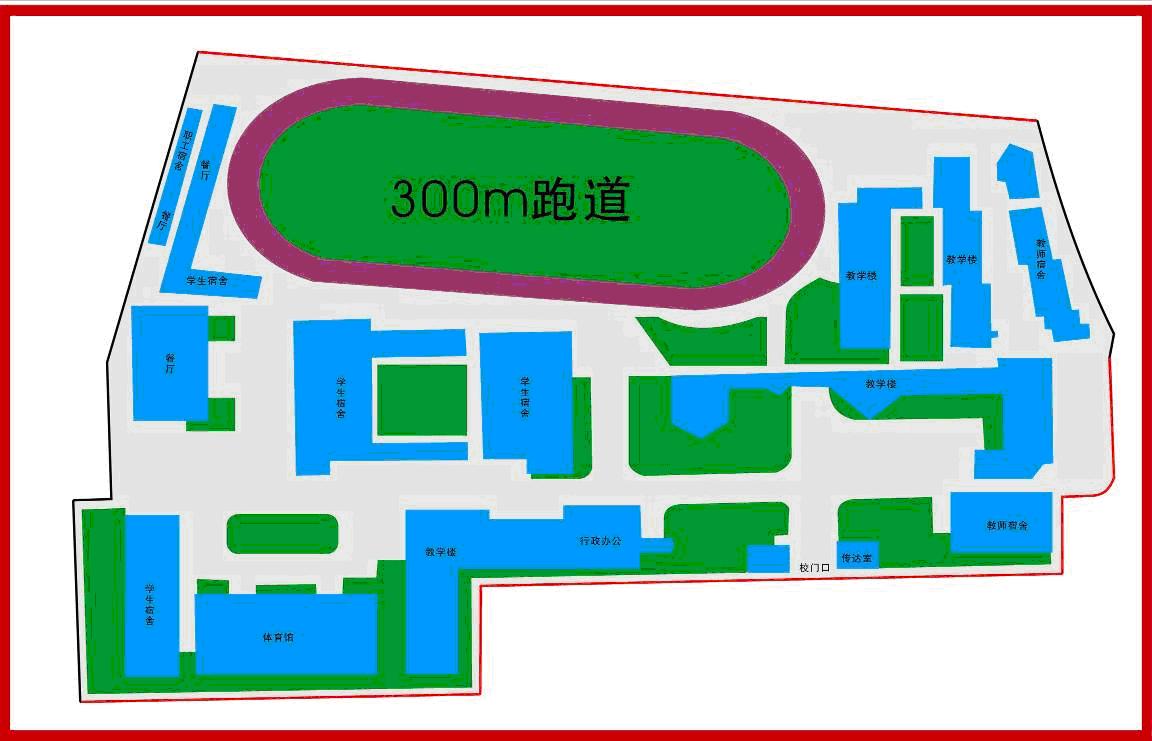

方案實施地點地形示意圖：



3.2.      客戶基本需求

1）              記錄車輛進出入時間；

2）              合法車輛遠距離識別，自動開閘；

3）              臨時車輛登記、檢查；

4.  參考方案

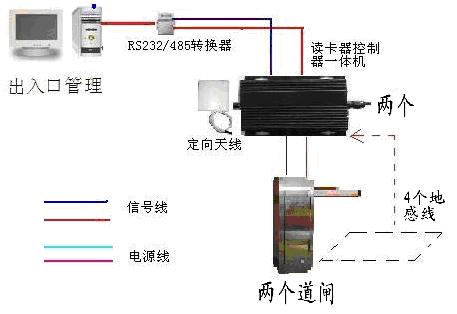

4.1.      設備部署方案圖

根據用戶需求，設計部署方案如下：

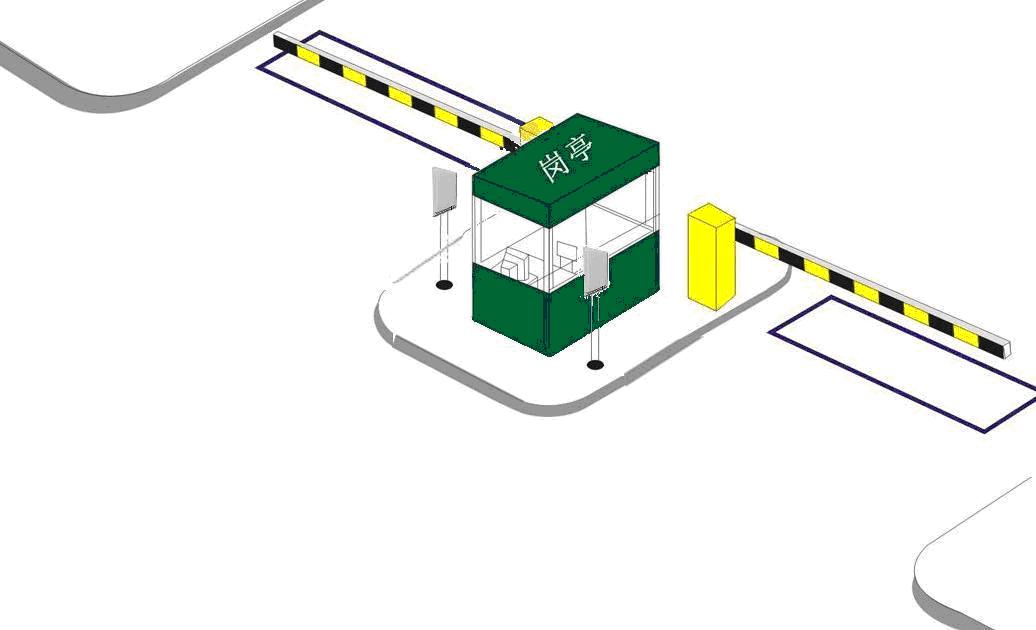

總出入口示意圖

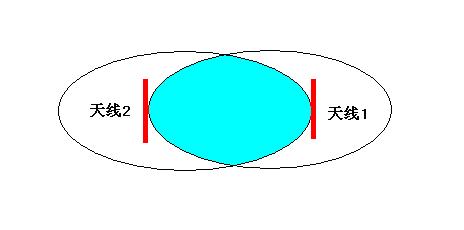

信號對射示意圖

4.2.      方案簡述

總出入口（一進一出分開式，口的間距為15m）方案共計使用2個讀感器、電腦1臺、道閘2個、軟件一套及配套安裝件來實現，



A、            總出入口：

總?cè)肟谑褂?個桌面讀感器（監控距離30mm，也可采用遠距離的），作為入口發卡用；使用1個遠距離定向讀感器作為出口檢測讀感器開閘用；

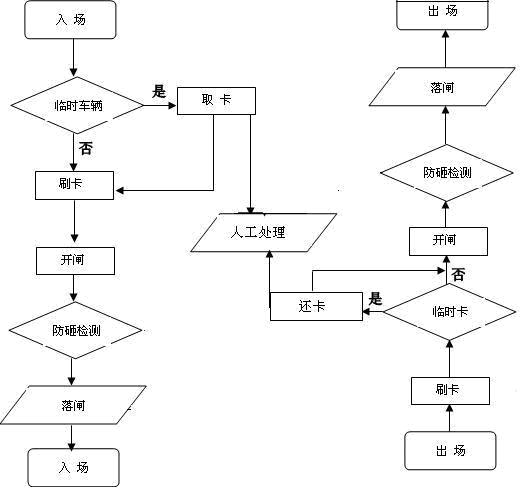

B、             動作原理：

固定車輛（此指區內有私家停車位的戶主）憑校方頒發的合法卡片，出入口道閘自動為其開閘門，車輛可以自由通行；但其出入均會有記錄；

臨時車輛到了入口，需要向保安辦理登記手續，保安人員為其發卡，車輛進入；當車輛到出口時，電腦只會提示回收卡；即使不慎流出，此卡在入口時會報警，提示無效卡侵入，道閘也不會開啟；

限時車輛（通常為工程建設車輛等，如月卡、季卡、年卡等），在合法時間內與常久車輛通用，當時間到了，與臨時卡一樣；

4.3.      方案實施依據

4.3.1.      需求分析與器具選擇

根據“客戶需求：詳細見3.2內容；”

4.3.2.      器具特性介紹

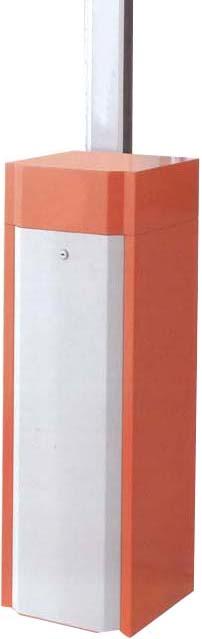

● 自動路閘與出入口控制電路連動，也能以收費電腦鍵盤方式起動和停止，完成功能時間≤2秒，也可以人工手動開閘。

● 采用總線結構，可以同時掛接多臺卡控制終端，一臺電閘可掛接一左一右的讀卡器，以便于左、右摯方向盤司機都能方便操作。

● 控制輸入和輸出部分分別采用了光電耦合和電磁繼電器，阻斷了外部信號對設備的電沖擊。具有安全防護措施，防止欄桿砸車情況發生。

●箱體尺尺寸：330*270*1000mm；工作電源：AC220V/150W

●機身凈重：65kg；閘桿長度：3~6米可選（超過3.5米需安裝叉桿）

● 工作溫度：-40度~85度；工作濕度：5%~95



●接口：支持 RS232/485等接口通訊

●讀取距離：有效識別距離（ 2 ～ 80米 ）可調

●識別速度：200公里 / 小時以內

●防沖撞設計：先進的防碰撞技術，支持多標簽識別，多達

同時識別 200 個標識的防沖突性能

●安全性：加密計算與認證，確保數據安全，防止鏈路竊聽與數據破解

●抗干擾：使用頻道隔離技術，多個設備互不干擾





●遠距離: 有效識別距離可達2-80m，可調節。
●防沖突性: 先進的防碰撞技術，可同時識別200個/秒以上標識。
●高速度: 最高識別速度可達200公里/小時。
●安全性: 加密算法與認證，確保數據安全，防止鏈路竊聽與數據破解。
●方向性: 可實現有方向性和無方向性的識別。
●功耗性: 超低功耗，更健康、更安全。
●傳輸性: 全球開放的ISM微波頻段，無須申請和付費。
●高抗干擾性: 對現場各種干擾源無特殊要求









車輛檢測器安裝于自動道閘機箱內，體積小，安裝簡易，它采用了先進的數模轉化技術，抗干擾能力強，不怕任何惡劣環境；它含內置式靈敏度調節，通過面板上的撥碼開關，還能檢測高底盤大卡車或拖掛車；它具有獨特的防砸車功能，確保用戶用的放心，還具有檢測車輛計數等功能；外置紅色LED車輛檢測顯示，使維護工作人員一目了然，便于適當調整。

● 可取臨時卡、讀卡（固定車）

● 制道閘的自動降落，全功能邏輯判斷，確保不發生誤動作，防止砸車現象。

● 制道閘的自動降落，全功能邏輯判斷，確保不發生誤動作，防止砸車現象。

● 量邏輯判斷代替?zhèn)鹘y(tǒng)的模擬量開關判斷，確保判斷的準確性；

● 天候性能設計,排除外界環境變化對系統的影響(天氣、時間變化等)；

● 應靈敏度可靈活調節，亦確?？蛻魧?duì)不同車輛的判別要求；

● 速反應設計，適應大車流量的運行系統；

● 邏輯判斷，確保各類復雜組合的判斷；

6.  系統報價
