物流倉儲信息化也隨著國內企業規模的擴大，被逐步應用到制造企業的成品、半成品倉庫管理環節中。一些較大的國內制造企業目前已將內部貨品倉庫轉向貨物分揀、包裝、配送的全自動化作業。全過程計算機管理，計算機控制整個流水線，實現高效率、高精細的倉庫運作，自動識別技術的使用更為普遍。而通過基于自動識別技術的企業倉庫管理，改變了以往人工記憶和手工錄入的低效率工作流程，不但節省了時間和成本，還降低了出錯率，為制造企業在市場競爭中取得先機奠定了良好的基礎。

以下我們就介紹通過數據采集器的高效應用，發揮數據識別、交換、管理等重要功能，國內某制造型企業在產品倉庫管理工作中取得的實際效果。

系統描述

為商品流通環節而設計的數據采集器（Portable Data Terminal）或稱掌上電腦，其具有一體性、機動性、體積小、重量輕、高性能，并適于手持等特點。它是將條碼掃描裝置與數據終端一體化，帶有電池可離線操作的終端電腦設備。它具有中央處理器、只讀存儲器、可讀寫存儲器、鍵盤、屏幕顯示器、與計算機接口、條碼掃描器、電源配置，手持終端可通過通訊座與計算機相連，用于接收或上傳數據，手持終端的運行程序是在計算機編寫后下載到手持終端中，其程序可按使用要求完成相應功能。

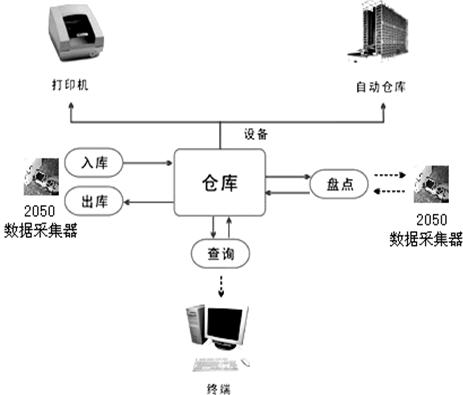

在本案例中，基于數據采集器應用所設計的倉庫管理系統示意圖如圖1所示。




數據采集器的操作程序是根據實際的需要進行編寫的，必須充分考慮操作使用過程的方便、靈活和通用性。

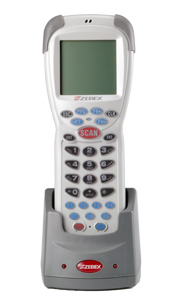

數據采集器應具有數據采集、查閱、傳送、刪除和系統管理等功能。數據采集是將商品的條碼通過掃描裝置讀入，對商品的數量直接進行確認或通過鍵盤錄入的過程，在手持式終端的存儲器中以數據庫文件或者文本文件的格式存儲。數據采集器有效地解決了商品在流轉過程中數據的標識和數量確認的問題，是保證系統的信息快速、準確進行處理的有效手段。在本案例中，數據采集器采用ZEBEX Z-2050型號，如圖2所示，它負責入庫、出庫、盤點數據的錄入、查閱及管理功能。



硬件構成

　　打印機：打印報表、打印條碼標簽；自動倉庫：負責有序存放商品貨物。
　　入庫、出庫、盤點：倉庫管理過程中各項必備動作。
　　服務器終端：倉庫管理、數據處理、統計分析硬件平臺。
　　以太網或局域網：完成各設備間的數據交換。
　　數據采集器：用于掃描條碼標簽。

數據采集器參數

　　CPU主頻：摩托羅拉MC68VZ328 33MHZ。
　　內存：RAM 64M，ROM 4M。
　　功耗：充電時間小于4小時，充滿電后可連續工作20小時。
　　輸入設備：條碼掃描、鍵盤輸入、手寫輸入。
　　通訊：RS-232串口、紅外線短距離、USB1.1Client接口。
　　顯示屏：2.5寸液晶顯示屏，LED背光照明。
　　物理參數：設備長、寬、高190.5*82.1*46.9mm，總重量240克（含電池）
　　可選：GSM/GPRS通訊模塊、WLAN802.11b/g、Blue Tooth1.2 Spec. Class 1

軟件構成

　　PC端應用程序，包含流程管理、數據處理與分析、報表打印、標簽打印驅動等；
　　數據采集器應用程序；
　　自動倉庫程序，為貨物擺放、定位提供引導。

數據采集器用戶程序
　
數據采集器應用程序（ZEBEX Z-2050應用程序）后綴名為.pdf，可基于Windows系統在PC端VC環境下開發。
　　
ZEBEX公司提供有SDK，幾乎所有功能均可在PC端模擬測試。
　　

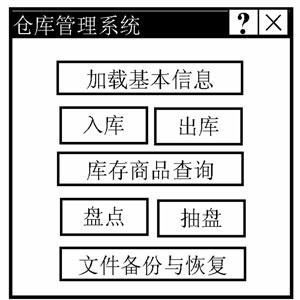

以下就本案例中的制造企業倉庫管理系統為例，其主界面如圖3所示，我們對各個模塊的基本功能做進一步的說明——



加載基本信息

該模塊下面還包括加載/刪除商品主檔信息、庫存商品信息、盤點數據這樣三方面的信息加載，主要是完成把ZEBEX Z-2050中B盤的數據拷貝到A盤以提供給程序調用。

入庫

執行商品入庫動作，讀入條碼后可顯示相應商品名、規格、進價，并可輸入數量、入庫單，及修改進價。如遇商品主檔信息中無此條碼，則提示且同樣保存；如遇商品主檔信息未加載至A盤，則提示主檔信息不存在，且不保存該條記錄。另外該模塊下面提供設定功能、兩種查閱功能、編輯功能、刪除功能、數據下載功能。保存字段包含條碼、數量、入庫單、進價、出入庫方式。

出庫

執行商品出庫動作，流程、功能與入庫基本相同，入庫單可改成出庫單，也可為空。

庫存商品查詢

執行庫存商品信息查詢動作，從庫存商品信息中讀入數據。點擊“上一條”或“下一條”可逐條查閱商品信息。掃描或輸入條碼，也可顯示其對應的商品名、規格、最新進價及庫存數。

盤點

執行庫存盤點動作，輸入條碼后可顯示相應商品名、規格及應有數量，可輸入實有數。

抽盤

執行庫存抽盤動作，輸入條碼后可顯示相應商品名及規格，可輸入應有數量及實數量。

文件備份與恢復

文件備份與恢復主要為了保證數據安全。兩種功能：將A盤中入庫數據、出庫數據、盤點數據、抽盤數據（dbf格式）備份至B盤（不會因?yàn)榈綦姸鴣G失）；將B盤中備份的dbf數據恢復至A盤供程序調用。

其它說明

入庫、出庫、盤點、抽盤中允許輸入的字段長度可隨意設定，但轉入、轉出的txt文件格式將嚴格按照客戶的要求。B盤能直接通過USB與PC進行數據間交換，因此所有文件的上傳、下載直接采用USB的模式即可完成。另外該數據采集器支持串口通訊，在PC端運行串口仿真程序后，數據可直接下載至記事本、excel、word等文件中。

入庫模塊

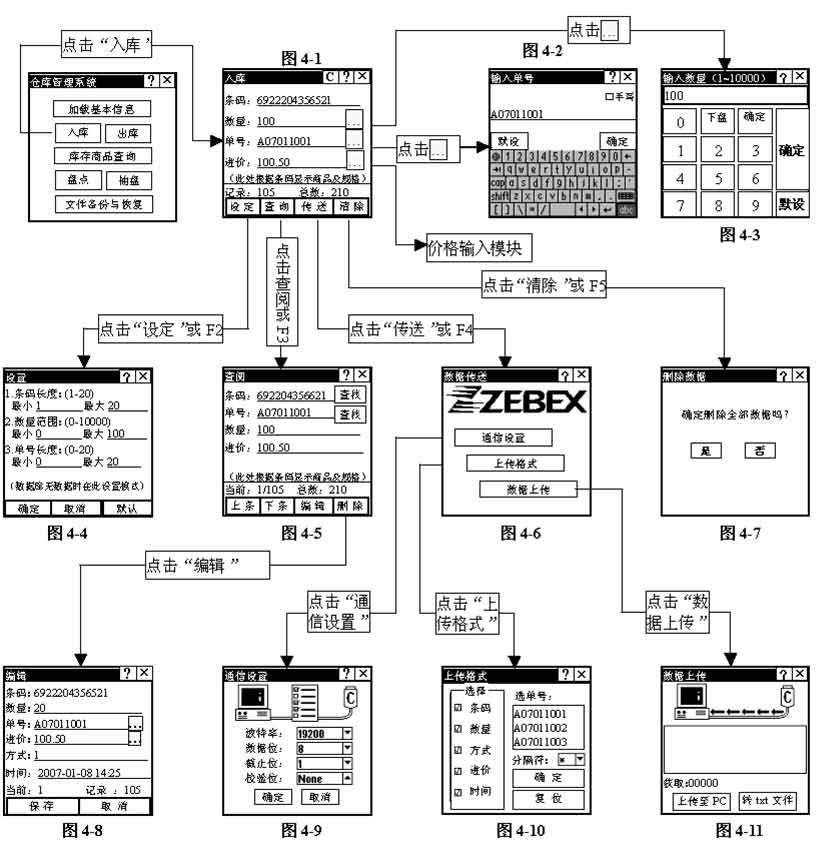

系統開機后自動運行用戶登陸程序，用戶登陸后即可進入ZEBEX Z-2050主桌面，主桌面中包含客戶應用程序圖標、管理、退出登陸。下面以ZEBEX Z-2050倉庫管理系統的入庫模塊做詳細說明，該模塊的流程圖如圖4所示：

圖4-1為入庫應用程序的主界面：條碼欄可掃描輸入或鍵盤輸入，數量、單號以及進價欄可鍵盤輸入并配有輔助輸入工具。單號欄下方為信息提示區，包括商品名、記錄、總數，最下行有四個功能按鈕?！癈”鍵用來改變存儲方式，選中表示讀入條碼后直接保存并跳入下一記錄。三個“⋯”鍵分別進入數量、單號、進價輸入工具。



圖4-2為單號輸入主界面：輸入單號并點擊“確定”后將單號顯示在入庫界面的單號欄內，如果選中“默設”退出，該單號會作為默認單號自動保存。勾上“手寫”即可手寫輸入。

圖4-3為數量輸入主界面：輸入數量并點擊“確定”后將輸入的數量顯示在入庫的數量輸入欄中，如果點擊“默認”退出，該數量作為默認數量自動保存。數量有嚴格的上下限。

圖4-4為設置主界面：負責條碼長度、數量范圍、單號長度的設定。當數據庫中無數據時還可以選擇及設定工作模式（3種）：⑴ 盤點模式：嚴格判斷單號和條碼，當記錄完全相同時累加；⑵ 流水模式：對數據輸入不做任何判斷，直接添加數據，也不做統計；⑶ 序列號模式：不允許相同條碼存在。

圖4-5為查閱主界面：可通過條碼或單號查詢商品記錄，支持模糊查詢。

圖4-6為傳送主界面：“通信設置”用于設置波特率等；“上傳格式”允許用戶選擇下載的字段、順序及字段間間隔符；“數據上傳”進行數據上傳或?qū)bf文件轉成txt文件保存在數據采集器的B盤里。

圖4-7為清除主界面：用于清除數據庫中的數據。

圖4-8為編輯主界面：對數據庫中的記錄進行編輯，更改數量、單號和進價，修改完畢并保存后，其中方式和時間為只讀，不可修改。

圖4-9為通信設置主界面：包含串口的波特率、數據位、截至位、校驗位等參數的設置，該參數應與終端接收設備PC的設置一一對應才能進行傳輸。

圖4-10為上傳格式主界面：可以選擇上傳的內容，如條碼、數量、單號、進價及時間等。還可以從下拉列表中選擇各字段的分隔符，可指定下載某一個或幾個單號的內容。

圖4-11為數據上傳主界面：在PC端運行串口仿真程序，點擊“上傳至PC端”，上傳的數據會顯示在列表中，并且會寫入PC端當前文本編輯窗口。點擊“轉txt文件”，數據采集器A盤中的入庫數據將從dbf格式轉至數據采集器B盤中的txt文件，通過USB直接抓取txt文件。

系統實施

硬件及軟件配置完畢后，系統進入實施階段。該系統共包含5臺ZEBEX Z-2050數據采集器，一臺打印機，一臺服務器，計算機輔助管理軟件，軟硬件總費用在7－8萬元之間。當然當倉庫作業增加時，可適當增加條碼終端數。

ZEBEX Z-2050數據采集器倉儲管理系統在上海某企業做了試點。本系統采用數據采集器，運用條碼技術，操作員能夠在瞬間收集大量貨品信息數據；并借助專門計算機軟件，通過企業局域網迅速查對出貨的單號、客戶名、發票號及型號、時間、銷售區域等信息，確保出倉貨品的準確。大大簡化了倉管員的工作程序，減少了出貨時間和出錯率，提高了效率。
