第一章 方案的提出

    根據客戶要求，學生公寓主出入口要實現對公寓內部學生進行有效的進出控制管理，為了防止非法或外來人員擅自進出，現增加出入口控制-門禁管理系統。

    第二章 系統概述、設計原則和功能特點

    2.1 系統概述

    隨著高科技的蓬勃發展，智能化管理已經走進了人們的社會生活，一座座智能化大廈拔地而起，適應信息的時代需要,作為跨世紀使用的建筑和辦公環境,必須在功能上滿足當前和未來發展的需求,成為文化和經濟發展的基地。

    非接觸感應卡式出入管理控制系統（簡稱門禁系統），具有對門戶出入控制、實時監控、保安防盜報警等多種功能，它主要方便內部員工出入，杜絕外來人員隨意進出，既方便了內部管理，又增強了內部的保安,從而為用戶提供一個高效和具經濟效益的工作環境。它在功能上實現了通訊自動化(CA)、辦公自動化 (OA) 和管理自動化 (BA), 以綜合布線系統為基礎,以計算機網絡為橋梁,全面實現對通訊系統、辦公自動化系統的綜合管理。

    門禁系統系統作為一項先進的高科技技術防范和管理手段，在一些經濟發達的國家和地區已經廣泛應用于科研、學校公寓、工業、博物館、酒店、商場、醫療監護、銀行、監獄等，特別是由于系統本身具有隱蔽性，及時性等特點，在許多領域的應用越來越廣泛。

    2.2 設計原則

    由于安全性和高效率管理的需要，門禁系統的設計應遵循下列原則:

    系統的實用性：門禁系統的內容應符合實際需要, 不能華而不實。如果片面追求系統的超前性, 勢必造成投資過大,離實際需要偏離太遠。因此, 系統的實用性是首先應遵循的第一原則。同時，系統的前端產品和系統軟件均有良好的可學習性和可操作性.特別是可操作性,使具備電腦初級操作水平的管理人員,通過簡單的培訓就能掌握系統的操作要領,達到能完成值班任務的操作水平.
    系統的穩定性：由于門禁系統是一項不間斷長期工作的系統，并且和我們的正常生活和工作息息相關，所以系統的穩定性顯得尤為重要。要求系統要有三年以上市場的成功應用經驗,擁有相應的客戶群和客戶服務體系。
    系統安全性：門禁系統中的所有設備及配件在性能安全可靠運轉的同時, 還應符合中國或國際有關的安全標準, 并可在非理想環境下有效工作。強大的實時監控功能和聯動功能，充分保證使用者環境的安全性。
    系統可擴展性：門禁系統的技術不斷向前發展, 用戶需求也在發生變化, 因此門禁系統的設計與實施應考慮到將來可擴展的實際需要, 亦即: 可靈活增減或更新各個子系統, 滿足不同時期的需要, 保持長時間領先地位, 成為智能建筑的典范。系統設計時,對需要實現的功能進行了合理配置,并且這種配置是可以改變的,設置甚至在工程完成后,這種配置的改變也是可能的和方便的.系統軟件根據開發商符合不同歷史時期市場的需求進行相應的升級和完善,并免費為相應的應用客戶進行免費的軟件升級.同時，可以擴展為考勤系統、會議簽到系統、巡邏管理系統，就餐管理系統等一卡通工程。
    系統易維護性：門禁系統在運行過程中的維護應盡量做到簡單易行。系統的運轉真正做到開電即可工作, 插上就能運行的程度。而且維護過程中無需使用過多專用的維護工具。從計算機的配置到系統的配置,前端設備的配置都充分仔細地考慮了系統可靠性,并實施了相應的認證.我們在做到系統故障率最低的同時,也考慮到即使因為意想不到的原因而發生問題時,保證數據的方便保存和快速恢復,并且保證緊急時能迅速地打開通道.整個系統的維護是在線式的,不會因為部分設備的維護,而停止所有設備的正常運作.

    總而言之，該文化中心作為面向二十一世紀的建筑,智能化系統首先要具有先進性,以適應未來發展的需要。因此設計的思路必須超前,選用的系統設備和軟件必須是目前國際上比較先進的。

    2.3 設計規范

    1. 國際綜合布線標準 ISO/IEC11801
    2．《民用建筑電氣設計規范》JGJ/T 16-92
    3．《中華人民共和國安全防范行業標準》 GA/T74-94
    4．《中華人民共和國公共安全行業標準》 GA/T70-94
    5．《監控系統工程技術規范》 GB/50198-94

    第三章 門禁系統的結構及配置

    3.1功能管理模式

    模式一：單向感應式 （讀卡器＋控制器＋出門按鈕＋電鎖）：使用者在門外出示經過授權的感應卡，經讀卡器識別確認合法身份后，控制器驅動打開電鎖放行，并記錄進門時間。按開門按鈕，打開電鎖，直接外出。
適用于安全級別一般的環境，可以有效地防止外來人員的非法進入。是最常用的管理模式。
    模式二：雙向感應式（讀卡器＋控制器＋讀卡器＋電鎖）：使用者在門外出示經過授權的感應卡，經讀卡器識別確認身份后，控制器驅動打開電鎖放行，并記錄進門時間。使用者離開所控房間時，在門內同樣要出示經過授權的感應卡，經讀卡器識別確認身份后，控制器驅動打開電鎖放行，并記錄出門時間。

    適用于安全級別較高的環境，不但可以有效地防止外來人員的非法進入，而且可以查詢最后一個離開的人和時間，便于特定時期（例如失竊時）落實責任提供證據。

    鑒別方式的意思是在當前的通行時段下使用何種方式開啟電鎖。

    單卡識別：開門方式是只感應有效卡即可開啟電鎖。
    密碼： 開門方式是只鍵入有效密碼開啟電鎖。（這個功能需要帶鍵盤的讀卡器）
    卡加密碼：開門方式是感應有效卡之后還須輸入有效密碼才能開啟電鎖。（這個功能需要帶鍵盤的讀卡器）
    雙卡： 開門方式是必須要連續有兩張有效卡感應后，才能開啟電鎖。
    自由通行：開門方式是在讀卡器上任意感應一張有效卡就能開啟電鎖，且鎖將一直開啟，直到該時間段結束自動關閉。
    ③ 開門是用門禁軟件直接開啟當前門的電鎖，在設定的開門時間內電鎖會重新關閉。
    ④ 關門是當使用過下面的門長開命令后，把電鎖關閉，恢復正常門禁狀態。
    ⑤ 門長開是用門禁軟件直接開啟當前門的電鎖，電鎖開啟一直保持開鎖狀態，不再鎖門，直到使用了上面的關門命令。

    3.2 功能特點

    1可以樹立公司、大廈或機關辦公場所規范化管理形象，提高管理檔次，同時規范化內部的管理體制。
    2 一張感應卡可以代替所有的大門鑰匙，且具有不同的通過權限，授權持卡進入其職責范圍內可以進入的門。所有的進出情況在電腦里都有記錄，便于針對具體事情的發生時間進行查詢，落實責任。
    3可以將不受歡迎的人員拒之門外，例如可以杜絕推銷、保險等行業的業務員在未經許可的情況下擅自闖入您的辦公室，干擾您正常的辦公秩序。同行的競爭者不會輕易地進入您的辦公或開發場所順手拿走您的業務資料或核心技術資料。您可以有充裕的時間在存心刁難的上級主管單位人員進入您辦公室之前處理好相應的文件。
    4如果員工的感應卡遺失可以在系統內即時掛失，這樣即使其他人撿到了該感應卡也無法進入公司，這樣相對與普通機械鎖要方便得多，您不必為了安全起見重新?lián)Q鎖，為每個人重新配鑰匙。對于辭職或開除、離開的人員感應卡采用禁用的方式，該員工以后都無法進入公司進行竊取或破壞等報復活動，如果您不采用感應卡門禁管理方式，您恐怕為了以防萬一必須多次更換大門的鎖。
    5 采用先進的國際內部加密協議，外人無法通過機械或其他高科技方法打開您的電鎖進入您的場所。而其他諸如密碼門禁，機械鎖都無相應安全機制，可以通過電路短路或萬能鑰匙輕易進入您的場所。
    6 基于Windows的全中文操作系統，界面友好，操作方便簡單。普通文員就可以勝任相應管理軟件操作。
    7系統擴展性好，具有聯網功能，您可以隨時以低成本升級增加新的控制門。
    8 建議采用原裝全天候讀卡器，防水防靜電，確保系統的穩定運行。系統對設備的故障進行自檢和跟蹤監測,并有燈光提示,以便維護人員及時維修。系統運行時無需連接專用電腦，停電時系統信息不遺失，并可以配備UPS后備電源，維持系統的正常運作。優質的產品和完善的售后服務體系免除您的后顧之憂。
    9可以實時監控門的狀態和感應卡執卡者的出入狀況，并可以比較顯示照片，避免非法持有者冒充進入。

    3.3 門禁系統組成

    讀卡器： 通過射頻感應原理，識別感應卡內置加密卡號。
    感應卡：存儲用戶的不可復制和解密的ID號。
    門禁控制器：存儲感應卡權限和刷卡記錄，并中央處理所有讀卡器上傳信號，負責和計算機通訊和其他數據存儲器協調，配合管理軟件的智能處理中心。
    電鎖：電動執行機構。
    485/232信號轉換器：對所有數據存儲器進行聯網和遠距離通訊。
    管理軟件：通過電腦對所有單元進行中央管理和監控，進行相應的時鐘、授權、統計管理工作。
    開門按鈕：出門可以設置為按按鈕出門。
    緊急開關：用于緊急情況下，出門使用。
    電源：提供系統運作電源和電鎖的執行結構的電源供應。

    第四章 部分設備技術參數

    4.1 單門控制器技術參數

    • 4重防雷技術
    • 全部輸入光耦隔離
    • 支持全部WG格式讀卡器, 同時兼容HID,Motorola讀卡器
    • 鑒別方式:卡 卡+密碼 單密碼,雙卡 首卡開門
    • 強力485驅動通訊,輕松多臺聯網
    • 20000卡,20000記錄大容量儲存
    電源 DC 12V  電流 < 120mA  額定功率 ≤1W
    卡時區 16 個開放時間 / 門, 支持有效日期
    鑒別方式 單卡 | 卡加密碼 | 密碼 | 雙卡識別 | 首卡開門
    報警事件輸出 無效卡 無效時間 門報警 開門時間太長
    開門時間 1－65535 秒
    卡容量 4000-20000
    刷卡數據 脫機存儲20000條記錄
    防潛返 支持分區分時段防潛返
    雙向檢測 支持
    脫機運行 支持
    假日 支持
    網絡軟件 實時顯示
    遠程開門 支持
    通信速率 下載卡數據時 每秒約 10 張
    溫度： <60℃
    濕度： 10% ~ 95% R.H
    讀卡器 可接 2 個 WG 讀卡器 HID Motorola
    報警輸出 1 個 1－65535 秒
    報警輸入 1 個
    出門按鈕 1 個
    門磁輸入 1 個
    電鎖輸出 1 個
    通訊接口 485工業串行口

    4.2 門禁讀卡器技術參數

    基本參數：
    工作電壓：12VDC
    額定電流：60毫安
    輸出格式： 國際標準Wiegand 26bit
    感應距離：10－15cm
    傳輸距離：100 米
    電路板尺寸：28 * 76 mm
    配線長度：15 cm 以上
    兼容卡片： EM ID,IC卡
    優點：
    抗金屬屏蔽和讀卡器相互干擾能力強。
    性能穩定，先進的防死機電路設計，防浪涌保護，防錯接保護。
    使用純數字式進口射頻基站芯片，無誤碼設計。
    智能化聲音和燈光控制模式
    符合國際標準的接線方式
    蜂鳴器聲音清脆響亮，不會受干擾變調。
    傳輸距離長 可達100米。
    時尚外型設計多款款式和顏色選擇。
    易于散熱，耐高溫。

    4.3 門禁電鎖參數說明

    電插鎖
    1、 感應上鎖。關門時，鎖板上的磁鐵對應鎖內感應開關裝置，實現門關好后能自動上鎖；
    2、 電壓12V，紅線接（+）、黑線接（—）；
    3、 啟動和持續電流為0.4A；
    4、 溫升為室內溫度+15℃；
    5、 四、五線有信號反饋功能，能偵測門關閉情況；
    6、 具有能實現遠程控制、IC感應控制、密碼識別控制、指紋識別控制、點動開關控制等智能化控制；
    7、與樓宇對講系統、門禁系統、出入口控制系統、安防監控系統等配套使用；特別適合寫字樓、辦公室、廠房廠區、智能小區、家居、新型酒店等。

    磁力鎖
    1、 適用于90度單向開門（只能內開或外開）的木門、玻璃門、鐵門；
    2、 吸合力達280-300公斤；
    3、 無機械磨損，使用壽命長；
    4、 通電上鎖斷電開鎖；
    5、 有信號反饋功能（NO、NC、COM）；
    6、 或有延時功能（5、10、15秒）；
    7、 單電壓工作（12—15V）、低溫；
    8、 有指示燈，關門時為綠燈，開門時為紅燈；
    9、 具有能實現遠程控制、IC感應控制、密碼識別控制、指紋識別控制、點動開關控制等智能化控制；
    10、與樓宇對講系統、門禁系統、出入口控制系統、安防監控系統等配套使用；特別適合寫字樓、辦公室、廠房廠區、智能小區、家居、新型酒店等。

    第一章 方案的提出

    根據客戶要求，學生公寓主出入口要實現對公寓內部學生進行有效的進出控制管理，為了防止非法或外來人員擅自進出，現增加出入口控制-門禁管理系統。

    第二章 系統概述、設計原則和功能特點

    2.1 系統概述

    隨著高科技的蓬勃發展，智能化管理已經走進了人們的社會生活，一座座智能化大廈拔地而起，適應信息的時代需要,作為跨世紀使用的建筑和辦公環境,必須在功能上滿足當前和未來發展的需求,成為文化和經濟發展的基地。

    非接觸感應卡式出入管理控制系統（簡稱門禁系統），具有對門戶出入控制、實時監控、保安防盜報警等多種功能，它主要方便內部員工出入，杜絕外來人員隨意進出，既方便了內部管理，又增強了內部的保安,從而為用戶提供一個高效和具經濟效益的工作環境。它在功能上實現了通訊自動化(CA)、辦公自動化 (OA) 和管理自動化 (BA), 以綜合布線系統為基礎,以計算機網絡為橋梁,全面實現對通訊系統、辦公自動化系統的綜合管理。

    門禁系統系統作為一項先進的高科技技術防范和管理手段，在一些經濟發達的國家和地區已經廣泛應用于科研、學校公寓、工業、博物館、酒店、商場、醫療監護、銀行、監獄等，特別是由于系統本身具有隱蔽性，及時性等特點，在許多領域的應用越來越廣泛。

    2.2 設計原則

    由于安全性和高效率管理的需要，門禁系統的設計應遵循下列原則:

    系統的實用性：門禁系統的內容應符合實際需要, 不能華而不實。如果片面追求系統的超前性, 勢必造成投資過大,離實際需要偏離太遠。因此, 系統的實用性是首先應遵循的第一原則。同時，系統的前端產品和系統軟件均有良好的可學習性和可操作性.特別是可操作性,使具備電腦初級操作水平的管理人員,通過簡單的培訓就能掌握系統的操作要領,達到能完成值班任務的操作水平.
    系統的穩定性：由于門禁系統是一項不間斷長期工作的系統，并且和我們的正常生活和工作息息相關，所以系統的穩定性顯得尤為重要。要求系統要有三年以上市場的成功應用經驗,擁有相應的客戶群和客戶服務體系。
    系統安全性：門禁系統中的所有設備及配件在性能安全可靠運轉的同時, 還應符合中國或國際有關的安全標準, 并可在非理想環境下有效工作。強大的實時監控功能和聯動功能，充分保證使用者環境的安全性。
    系統可擴展性：門禁系統的技術不斷向前發展, 用戶需求也在發生變化, 因此門禁系統的設計與實施應考慮到將來可擴展的實際需要, 亦即: 可靈活增減或更新各個子系統, 滿足不同時期的需要, 保持長時間領先地位, 成為智能建筑的典范。系統設計時,對需要實現的功能進行了合理配置,并且這種配置是可以改變的,設置甚至在工程完成后,這種配置的改變也是可能的和方便的.系統軟件根據開發商符合不同歷史時期市場的需求進行相應的升級和完善,并免費為相應的應用客戶進行免費的軟件升級.同時，可以擴展為考勤系統、會議簽到系統、巡邏管理系統，就餐管理系統等一卡通工程。
    系統易維護性：門禁系統在運行過程中的維護應盡量做到簡單易行。系統的運轉真正做到開電即可工作, 插上就能運行的程度。而且維護過程中無需使用過多專用的維護工具。從計算機的配置到系統的配置,前端設備的配置都充分仔細地考慮了系統可靠性,并實施了相應的認證.我們在做到系統故障率最低的同時,也考慮到即使因為意想不到的原因而發生問題時,保證數據的方便保存和快速恢復,并且保證緊急時能迅速地打開通道.整個系統的維護是在線式的,不會因為部分設備的維護,而停止所有設備的正常運作.

    總而言之，該文化中心作為面向二十一世紀的建筑,智能化系統首先要具有先進性,以適應未來發展的需要。因此設計的思路必須超前,選用的系統設備和軟件必須是目前國際上比較先進的。

    2.3 設計規范

    1. 國際綜合布線標準 ISO/IEC11801
    2．《民用建筑電氣設計規范》JGJ/T 16-92
    3．《中華人民共和國安全防范行業標準》 GA/T74-94
    4．《中華人民共和國公共安全行業標準》 GA/T70-94
    5．《監控系統工程技術規范》 GB/50198-94

    第三章 門禁系統的結構及配置

    3.1功能管理模式

    模式一：單向感應式 （讀卡器＋控制器＋出門按鈕＋電鎖）：使用者在門外出示經過授權的感應卡，經讀卡器識別確認合法身份后，控制器驅動打開電鎖放行，并記錄進門時間。按開門按鈕，打開電鎖，直接外出。
適用于安全級別一般的環境，可以有效地防止外來人員的非法進入。是最常用的管理模式。
    模式二：雙向感應式（讀卡器＋控制器＋讀卡器＋電鎖）：使用者在門外出示經過授權的感應卡，經讀卡器識別確認身份后，控制器驅動打開電鎖放行，并記錄進門時間。使用者離開所控房間時，在門內同樣要出示經過授權的感應卡，經讀卡器識別確認身份后，控制器驅動打開電鎖放行，并記錄出門時間。

    適用于安全級別較高的環境，不但可以有效地防止外來人員的非法進入，而且可以查詢最后一個離開的人和時間，便于特定時期（例如失竊時）落實責任提供證據。

    鑒別方式的意思是在當前的通行時段下使用何種方式開啟電鎖。

    單卡識別：開門方式是只感應有效卡即可開啟電鎖。
    密碼： 開門方式是只鍵入有效密碼開啟電鎖。（這個功能需要帶鍵盤的讀卡器）
    卡加密碼：開門方式是感應有效卡之后還須輸入有效密碼才能開啟電鎖。（這個功能需要帶鍵盤的讀卡器）
    雙卡： 開門方式是必須要連續有兩張有效卡感應后，才能開啟電鎖。
    自由通行：開門方式是在讀卡器上任意感應一張有效卡就能開啟電鎖，且鎖將一直開啟，直到該時間段結束自動關閉。
    ③ 開門是用門禁軟件直接開啟當前門的電鎖，在設定的開門時間內電鎖會重新關閉。
    ④ 關門是當使用過下面的門長開命令后，把電鎖關閉，恢復正常門禁狀態。
    ⑤ 門長開是用門禁軟件直接開啟當前門的電鎖，電鎖開啟一直保持開鎖狀態，不再鎖門，直到使用了上面的關門命令。

    3.2 功能特點

    1可以樹立公司、大廈或機關辦公場所規范化管理形象，提高管理檔次，同時規范化內部的管理體制。
    2 一張感應卡可以代替所有的大門鑰匙，且具有不同的通過權限，授權持卡進入其職責范圍內可以進入的門。所有的進出情況在電腦里都有記錄，便于針對具體事情的發生時間進行查詢，落實責任。
    3可以將不受歡迎的人員拒之門外，例如可以杜絕推銷、保險等行業的業務員在未經許可的情況下擅自闖入您的辦公室，干擾您正常的辦公秩序。同行的競爭者不會輕易地進入您的辦公或開發場所順手拿走您的業務資料或核心技術資料。您可以有充裕的時間在存心刁難的上級主管單位人員進入您辦公室之前處理好相應的文件。
    4如果員工的感應卡遺失可以在系統內即時掛失，這樣即使其他人撿到了該感應卡也無法進入公司，這樣相對與普通機械鎖要方便得多，您不必為了安全起見重新?lián)Q鎖，為每個人重新配鑰匙。對于辭職或開除、離開的人員感應卡采用禁用的方式，該員工以后都無法進入公司進行竊取或破壞等報復活動，如果您不采用感應卡門禁管理方式，您恐怕為了以防萬一必須多次更換大門的鎖。
    5 采用先進的國際內部加密協議，外人無法通過機械或其他高科技方法打開您的電鎖進入您的場所。而其他諸如密碼門禁，機械鎖都無相應安全機制，可以通過電路短路或萬能鑰匙輕易進入您的場所。
    6 基于Windows的全中文操作系統，界面友好，操作方便簡單。普通文員就可以勝任相應管理軟件操作。
    7系統擴展性好，具有聯網功能，您可以隨時以低成本升級增加新的控制門。
    8 建議采用原裝全天候讀卡器，防水防靜電，確保系統的穩定運行。系統對設備的故障進行自檢和跟蹤監測,并有燈光提示,以便維護人員及時維修。系統運行時無需連接專用電腦，停電時系統信息不遺失，并可以配備UPS后備電源，維持系統的正常運作。優質的產品和完善的售后服務體系免除您的后顧之憂。
    9可以實時監控門的狀態和感應卡執卡者的出入狀況，并可以比較顯示照片，避免非法持有者冒充進入。

    3.3 門禁系統組成

    讀卡器： 通過射頻感應原理，識別感應卡內置加密卡號。
    感應卡：存儲用戶的不可復制和解密的ID號。
    門禁控制器：存儲感應卡權限和刷卡記錄，并中央處理所有讀卡器上傳信號，負責和計算機通訊和其他數據存儲器協調，配合管理軟件的智能處理中心。
    電鎖：電動執行機構。
    485/232信號轉換器：對所有數據存儲器進行聯網和遠距離通訊。
    管理軟件：通過電腦對所有單元進行中央管理和監控，進行相應的時鐘、授權、統計管理工作。
    開門按鈕：出門可以設置為按按鈕出門。
    緊急開關：用于緊急情況下，出門使用。
    電源：提供系統運作電源和電鎖的執行結構的電源供應。

    第四章 部分設備技術參數

    4.1 單門控制器技術參數

    • 4重防雷技術
    • 全部輸入光耦隔離
    • 支持全部WG格式讀卡器, 同時兼容HID,Motorola讀卡器
    • 鑒別方式:卡 卡+密碼 單密碼,雙卡 首卡開門
    • 強力485驅動通訊,輕松多臺聯網
    • 20000卡,20000記錄大容量儲存
    電源 DC 12V  電流 < 120mA  額定功率 ≤1W
    卡時區 16 個開放時間 / 門, 支持有效日期
    鑒別方式 單卡 | 卡加密碼 | 密碼 | 雙卡識別 | 首卡開門
    報警事件輸出 無效卡 無效時間 門報警 開門時間太長
    開門時間 1－65535 秒
    卡容量 4000-20000
    刷卡數據 脫機存儲20000條記錄
    防潛返 支持分區分時段防潛返
    雙向檢測 支持
    脫機運行 支持
    假日 支持
    網絡軟件 實時顯示
    遠程開門 支持
    通信速率 下載卡數據時 每秒約 10 張
    溫度： <60℃
    濕度： 10% ~ 95% R.H
    讀卡器 可接 2 個 WG 讀卡器 HID Motorola
    報警輸出 1 個 1－65535 秒
    報警輸入 1 個
    出門按鈕 1 個
    門磁輸入 1 個
    電鎖輸出 1 個
    通訊接口 485工業串行口

    4.2 門禁讀卡器技術參數

    基本參數：
    工作電壓：12VDC
    額定電流：60毫安
    輸出格式： 國際標準Wiegand 26bit
    感應距離：10－15cm
    傳輸距離：100 米
    電路板尺寸：28 * 76 mm
    配線長度：15 cm 以上
    兼容卡片： EM ID,IC卡
    優點：
    抗金屬屏蔽和讀卡器相互干擾能力強。
    性能穩定，先進的防死機電路設計，防浪涌保護，防錯接保護。
    使用純數字式進口射頻基站芯片，無誤碼設計。
    智能化聲音和燈光控制模式
    符合國際標準的接線方式
    蜂鳴器聲音清脆響亮，不會受干擾變調。
    傳輸距離長 可達100米。
    時尚外型設計多款款式和顏色選擇。
    易于散熱，耐高溫。

    4.3 門禁電鎖參數說明

    電插鎖
    1、 感應上鎖。關門時，鎖板上的磁鐵對應鎖內感應開關裝置，實現門關好后能自動上鎖；
    2、 電壓12V，紅線接（+）、黑線接（—）；
    3、 啟動和持續電流為0.4A；
    4、 溫升為室內溫度+15℃；
    5、 四、五線有信號反饋功能，能偵測門關閉情況；
    6、 具有能實現遠程控制、IC感應控制、密碼識別控制、指紋識別控制、點動開關控制等智能化控制；
    7、與樓宇對講系統、門禁系統、出入口控制系統、安防監控系統等配套使用；特別適合寫字樓、辦公室、廠房廠區、智能小區、家居、新型酒店等。

    磁力鎖
    1、 適用于90度單向開門（只能內開或外開）的木門、玻璃門、鐵門；
    2、 吸合力達280-300公斤；
    3、 無機械磨損，使用壽命長；
    4、 通電上鎖斷電開鎖；
    5、 有信號反饋功能（NO、NC、COM）；
    6、 或有延時功能（5、10、15秒）；
    7、 單電壓工作（12—15V）、低溫；
    8、 有指示燈，關門時為綠燈，開門時為紅燈；
    9、 具有能實現遠程控制、IC感應控制、密碼識別控制、指紋識別控制、點動開關控制等智能化控制；
    10、與樓宇對講系統、門禁系統、出入口控制系統、安防監控系統等配套使用；特別適合寫字樓、辦公室、廠房廠區、智能小區、家居、新型酒店等。

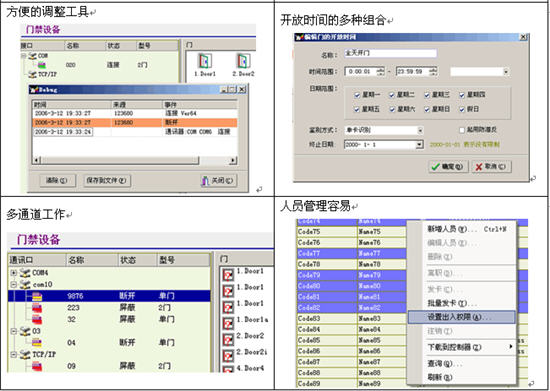

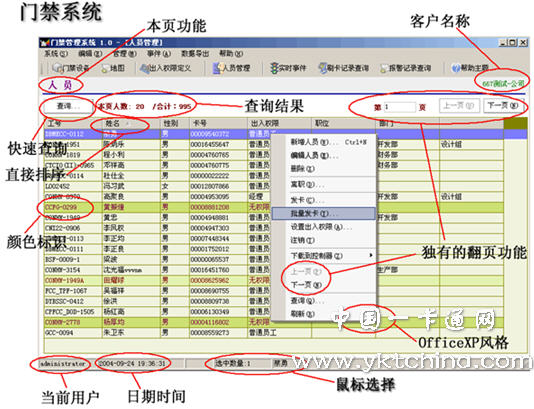

  4.4 門禁管理軟件介紹

    門禁軟件提供3個版本選擇，包括單機版、網絡版、以太網版。其中單機版和網絡版只支持485通訊協議。

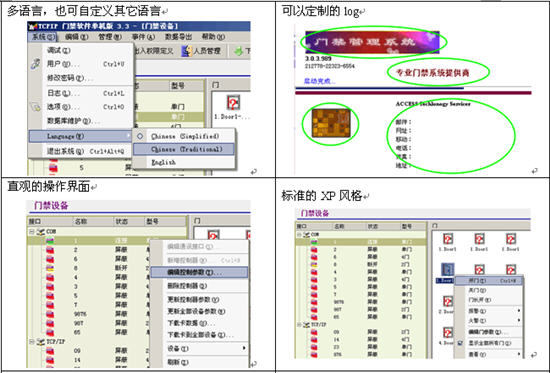

    所有的軟件支持多語言，包括中文、英文、繁體，也可以自行增加其他語言，直接切換。
    支持多數據庫系統，包括SQL和Access2種數據庫。
    在一個軟件里面可以管理多個型號類型的控制器，支持多通訊口連接，方便管理、提高性能、降低工程難度和成本。
    標準的XP風格界面、簡潔流暢，操作簡單直觀、隨意。
    軟件操作具有Windows軟件的特點，隨意、所見所得、任意選擇、全部使用右鍵或者雙擊。不需要打開過深的界面層，只有2層界面。
    軟件培訓學習簡單，只要1個小時即可學會。3分鐘安裝軟件且加入100張有效卡，包括更新到控制器。
    軟件自動和控制器通訊，自動采集刷卡記錄，不需要人工采集。
    人員照片支持粘貼、復制功能；實時事件支持全屏幕；工程安裝有調試界面；支持多種發卡方式。
    更新控制器只有2鍵：“更新參數”和“下載卡”；可以隨意選擇卡數據下載到控制器。
    支持導出多種格式的數據，如Excel、word、html、TXT等。

    第五章 系統施工布線簡明規范

    讀卡器到控制器的線建議采用8芯屏蔽雙絞線(單芯截面積大于0.3平方毫米),距離不要超過100米,數據線建議采用其中一對雙絞.
    按鈕到控制器的線建議采用兩芯線(.(單芯截面積大于0.3平方毫米)
    電鎖到控制器線建議采用兩芯電源線(單芯截面積大于1.0平方毫米) ,如果需要獲取門狀態,加布兩芯. (單芯截面積大于0.3平方毫米)
    控制器到控制器,以及控制器到電腦布置8芯屏蔽線(單芯截面積大于0.3平方毫米),用其中兩對雙絞線,另外兩對備用,屏蔽備用.
    控制器需接在有地線的插座上,建議機箱對建筑地進行良好的接地.不要和其他大電流設備共用一個插座.建議控制器的交流電集中供電.

    布線接線技巧，請注意

    1、所有走線都必須套管， PVC管和鍍鋅管都可以，避免老鼠咬斷線路引起故障。 強烈建議：本系統的所有走線必須同220V強電線分開套管
    2、雖然控制器具備了良好的防靜電、防雷擊、防漏電設計，請務必保證控制器機箱和交流電地線連接完善，且交流電地線真實接地。
    3、建議您不要經常帶電拔插接線端子，請務必拔下接線端子，再進行相應的接線工作。
    4、請勿擅自拆卸或者更換控制器的芯片，非專業的操作會導致控制器損毀。
    5、不建議您擅自對接其他附加設備，所有非常規的操作，請務必先于我方工程師溝通。
    6、用電方面，不要將控制器和其他大電流設備接在同一供電插座上。
    7、讀卡器、按鈕的安裝高度是距地面1.45米，可以根據客戶的使用習慣，適當增加或者降低。
    8、控制器建議安裝在門內側的天花板上或弱電井等便于維護的地點。
    9、接線端子注意規范接線，不要裸露金屬部分過長，以免引起短路和通訊故障。
    10、線與線的連接，最好使用電烙鐵焊接，擰接方式容易造成接觸不良。

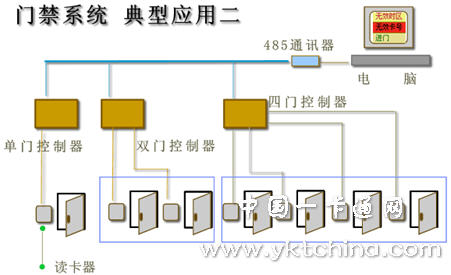

    11、典型門禁系統鏈接示意圖；

    第六章 部分工程案例

    北京如意天地影視文化有限公司 北京和平里第三小學獨立門禁系統
    北京文慧天創潔凈技術有限公司 中關村威新國際大廈402門禁考勤系統
    北京怡斯寶特面包工業有限公司 中鐵二十三局北京辦門禁考勤系統
    北京醫大時代科技發展有限公司 北京市北七家工業園某制藥廠門禁系統
    中國建筑技術集團有限公司 時間國際大廈耀鑫世紀廣告有限公司
    北京拓川石化評價裝置有限公司 時間國際大廈天地和律師所
    山西鐵通基站 軍事醫學動物房門禁|多門互鎖系統
    大連病毒防止中心實驗室 天柏寬帶北京公司
    北京創業者廣告有限公司 麗京別墅某公寓對講監控系統
    密云世豪大酒店 麗高王府某對講監控系統
    北京港灣智達科技有限公司 中國科學探險宣傳普及中心門禁考勤對講

    如果需要詳細方案資料請與我公司聯系：www.qk-acs.com
