1概述

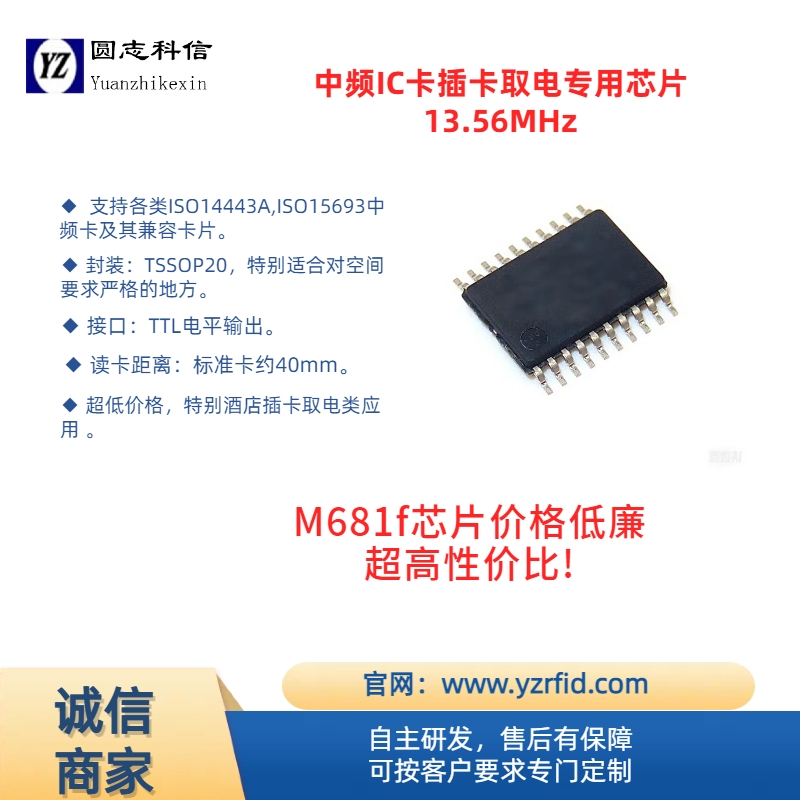

1.1 M681f系列高頻（13.56M）卡插卡取電專用芯片
M681f系列高頻卡單路主動讀卡芯片采用高性能ASIC處理器，用戶不必關心內部復雜控制方
法，只需通過簡單的外圍電路就可以實現對符合ISO14443A,ISO15693高頻卡的讀取操作。
該讀卡芯片非常適合酒店插卡取電系統的開發領域。
1.2產品型號及之間的區別
型號 接口 主要區別
M681f TTL電平輸出
1.3功能特點
● 支持符合ISO14443A,ISO15693高頻卡
● 外圍電路非常簡單
● 高抗干擾性
● 無需接外部晶振,可減少外部器件數量
● 自帶看門狗
● 基于模塊的擴展功能很強可根據用戶要求修改軟件定制個性化功能
● 封裝：TSSOP20，特別適合對空間要求嚴格的地方
● 配以專用的KF681f評估板，可實現用戶應用快速開發，以達到短時間進入市場的目的
● 超低價格，特別酒店插卡取電類應用

2電氣特性
典型工作電源： DC2.6V—5.5V
讀卡電流： 約5—60mA
工作溫度： -20~+85℃
上電穩定時間： 約50ms
讀卡距離： 標準卡約40mm
不同天線尺寸，不同標簽卡片，尺寸不同，以實際測試為準
