摘 要：為得到較低的成本、提高可靠性和便于操作，電鎖控制器的設計應遵循簡明原則。本文介 紹采用RFM001射頻模塊的感應鎖控制器的設計思路，并提供軟硬件設計實例。母鑰/子鑰 模式是一種兼顧安全和簡化操作的鑰匙管理模式。

　　近年來隨著射頻IC卡技術在各領域的應用日趨成熟和廣泛， 采用射頻卡為鑰匙的射頻感應電鎖，因獨具操作方便、安全性能高等特點，已在新 型電控鎖具中占有了舉足輕重的地位。

　　射頻感應電鎖通常由載有密碼的射頻IC卡（射頻鑰匙）來代替?zhèn)鹘y(tǒng)的金屬制作的鑰匙。在讀出密 碼后，通過一個電子控制器產生開門電信號，繼而接通電源，驅動電控鎖具開關門。這樣做的好處首 先是杜絕了非法復制鑰匙，其次是為人員進出實現信息化管理創立了條件。但是，鎖的結構變得復雜 起來，不可靠的因素隨之增加，成本也大幅度上升；又由于增加了某些操作，與機械鎖相比使用難 度也提高了。可見，射頻感應電鎖在安全性能改善的同時，也帶來了可靠性、成本、可操作性等一系 列新問題。如果在設計上不給以注意和采取措施的話，它反倒成了一種麻煩。

　　可以認為，過于復雜的控制器往往是“麻煩”的根源。基于上述考慮，對射頻感應電鎖控制器， 不論采用何種技術設計，都應該遵從一個原則，即在保證基本功能的前提下，控制器要做得盡可能簡 單。這里，基本功能一條很重要。也就是說， 在設計的開始，一定要仔細界定功能， 堅決剔除那些可有可無的東西。有的電控鎖，除了開關門功能以 外，增加了許多不常用或難使用的功能，其結果，不但徒然增加了許多成本，還大大降低了可靠性。 這是導致產品不成功的重要因素。

　　本文介紹的感應鎖控制器，力求符合實用、簡單的設計原則，務求電控鎖能夠充分地?fù)P長避短， 即在更安全的同時，保持較低成本（不降低性能為前提）、提高可靠性。

1 設計規范

1.1 功能要求

一個感應鎖控制器的基本功能應包括：

◇ 感應鑰匙開/關門；
◇ 感應鑰匙（射頻IC卡）的添加與清除；
◇ 鎖體電磁離合器的驅動；
◇ 控制器工作狀態聲、光提示；
◇ 為節省電力進行限時操作，超時后即轉入睡眠狀態；
◇ 低電壓報警；
◇ 按鍵喚醒功能。

　　為實現上述功能所需的人機界面：?jiǎn)?dòng)鍵（喚醒鍵）、清除母鑰鍵、添加子鑰鍵、清除子鑰鍵、 狀態指示燈、低壓指示燈、蜂鳴器。

1.2 操作要求

　　管理射頻鑰匙一般采用授權發卡體系或卡片分級體系。為了 兼顧安全性和易使用要求，采用母鑰-子鑰二級模式管理鑰匙。母鑰的作用相當于一個系 統操作密碼，由它對開門鑰匙（集子鑰）的添加和刪除進行限制。

　　如何簡單而有效地添加鑰匙，是決定感應鎖性能的重要課題。以往見到的二進制撥碼開關增、刪 子鑰模式的主要問題是操作繁瑣、效率低。采用添加、刪除鍵，利用相鄰子鑰進行單一刪除，是一種 自然、簡便的方法。以下是本設計提供的鑰匙增刪操作要求。

　?、?清除母鑰。先按住母鑰刪除鍵，后按下啟動鍵，再放開啟動鍵。母鑰刪除鍵保持按住5 s，聽到一長聲后即表示刪除母鑰完成。此后雙燈閃爍，同時鳴叫五短聲，表示母鑰未設定。

　?、?設定母鑰。在雙燈閃爍的同時鳴叫五短聲后，感應鎖控制器將預設為母鑰的感應鑰匙感應。 聽到一短聲后，按添加鍵，蜂鳴器會發出兩長聲，此時即表示母鑰已設定完成。每鎖只能有一個母 鑰，母鑰只能用于增刪子鑰，不能開門。

　　③ 增加子鑰。按啟動鍵后，將母鑰感應，聽到一短聲后，再將欲加入的子鑰感應。聽到一短聲后 按添加鍵，聽到三短聲即完成一個子鑰之設定。若按增加鍵后聽到一短聲，則表示欲加入的子鑰早已 設定于內，是重復錯誤。用母卡做此增加時，也視為重復錯誤。連續增加時，只需重復感應欲增加的 新子鑰，然后按添加鍵即可，最多增加29個子鑰。

　?、?開/關門。先按啟動鍵，電路由睡眠狀態轉入讀鑰態。此時，可用鑰匙感應，正確時聽到一短 聲，狀態燈閃爍，門鎖離合器通電動作，門開啟。開啟態持續5 s后，狀態燈熄滅，離合器分?jǐn)?，門恢復關閉態。

　?、?清除單一子鑰。按啟動鍵后將母鑰感應，聽到一短聲后按清除鍵，將欲清除的子鑰的前一個子 鑰感應，聽到一短聲后再按清除鍵，聽到二短聲后即清除完成。如果欲清除的子鑰為第一個，則它的 前一個子鑰就是母鑰。如欲清除的子鑰的前一個子鑰已被清除但尚未補入新子鑰，請用再前一個子鑰 清除，依次類推。如打算清除其他子鑰，請重復以上操作。

　?、?清除全部子鑰。按啟動鍵后將母鑰感應，聽到一短聲后，再次用母鑰感應，又聽到一短聲后， 按住清除鍵5 s，聽到兩短聲加一長聲，即將所有子鑰清除完畢。

控制器的幾個基本工作狀態：

　　① 啟動態。接通電源后，如果母鑰已設定好，電池不欠壓，則雙燈均為熄滅狀態；如果電池欠 壓，則僅欠壓指示燈穩定燃亮。如果母鑰未設定好，則雙燈閃爍，同時鳴叫五短聲。

　?、?睡眠態。如果10 s內沒有任何讀鑰操作發生，則電路自動轉入睡眠態，以節省電力。

　?、?電池低壓報警態。電池電壓≤5 V時低壓燈燃亮。此時應盡快更換電池。

　　④ 故障狀態。在做增加、清除操作時，如果發現狀態燈持續亮，則表示電路故障，應停止使用。

以上操作及相關的聲光提示，請參見表1　。

1.3 技術參數

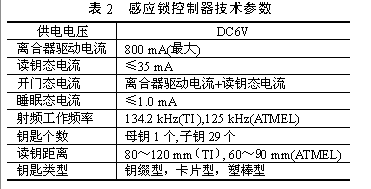

感應鎖控制器的技術參數如表2所列。

2 控制器的硬件設計

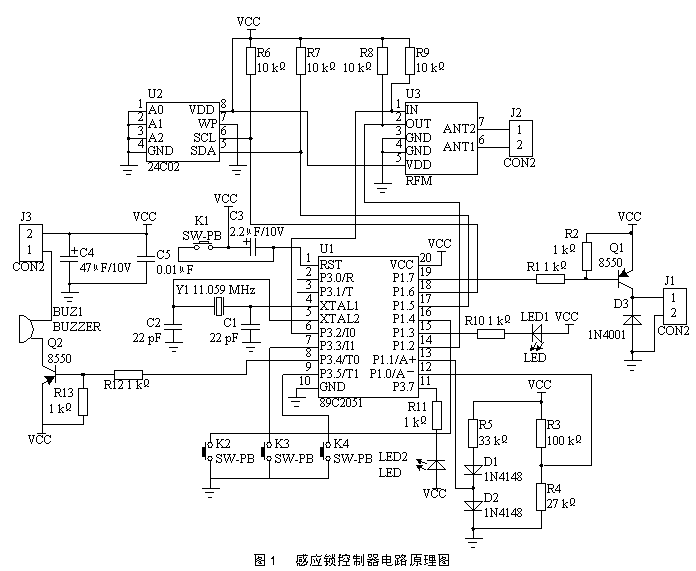

　　控制電路由單片機(U1)、鑰匙存儲器(U2)、射頻模塊(U3)、 人機界面部件、電磁離合器驅動電路和射頻天線組成， 采用直流6 V（4節5號電池）供電。 圖1 是電路原理圖。

　　射頻模塊選用基于美國德州儀器公司（TI）的射頻模塊RFM01。它功耗低，讀卡速度高，接線簡 潔。它需要配接1個電感值為 430～460μH、Q值大于15的天線線圈。也可以選用基于美國ATMEL 公司U2270B的射頻模塊，但性能稍差。

　　單片機選用ATMEL公司的89C2051。它的端口數和ROM可滿足本電路的功能要求。單片機的工 作頻率為11.059 2 MHz（不可以高于或低于這個數值，因?yàn)檐浖眠@個頻率和射頻模塊匹配）。如果 還要擴展其他功能，例如改用12或16鍵鍵盤，增加日歷時鐘或外擴存儲器，可以選用端口數和 ROM更大的單片機。為獲得更高的可靠性應采用OTP型兼容單片機。

　　鑰匙存儲器選用ATMEL公司的24C02 ，可存儲30個鑰匙。如果打算存儲更多的鑰匙，應選用該系 列更大容量的型號。為獲得更高的可靠性可采用美國XCOR公司的兼容型號。

　　本電路采用了中功率PNP三極管擔當電磁離合器驅動電路，可以驅動負荷電流在0.8 A以內的各種電鎖專用電磁離合器或電機。如果打算驅動更大 負荷，可以改為繼電器驅動方式，三極管輸出接到繼電器線圈即可，但這樣會增大功耗。

　　由4個按鍵、2只發光二極管、1個蜂鳴器組成人機界面，以便完成 添加、刪除、啟動等必要的操作。

　　射頻模塊所匹配的天線線圈的參數必須準確，否則讀卡 性能達不到設計要求。制作天線時，必須用儀器測量其參數。這里提供一套與 RFM01匹配的天線參數，如表3所列。該線圈對鑰匙型感應體的識別距離為80 mm，對卡片型感應體的識別距離為120 mm。

　　本電路利用89C2051片上集成的比較器構成電池欠壓檢測電路。當發生 欠壓時，點亮發光二極管。

　　為了最大限度地延長電池的使用壽命，當幾秒鐘沒有操 作發生時，電路自動進入低功耗狀態，即所謂“睡眠態”。這 是通過軟件控制89C2051和射頻模塊的工作狀態實現的。

3 控制器的軟件設計

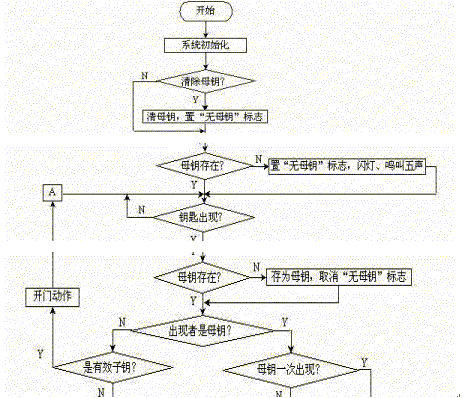

　　硬件需要與高效率的軟件相配合，才能實現感應電子鎖的各種功能。軟件源代碼使用C語言編 寫，最終代碼固化于89C2051的Flash ROM內。圖2為流程圖。 圖2 軟件設計流程圖
