0 引 言

    由于超高頻RFID的接收和發射頻率相同，讀卡器結構基本為零中頻結構。零中頻結構的接收機射頻前端沒有選擇濾波器，對鄰近頻率的信號抗干擾能力很弱。我國在《800／900 MHz頻段射頻識別(RFID)技術應用規定(試行)》中規定的跳頻間隔為250 kHz，這對零中頻結構的RFID讀卡器在多詢問機環境下工作是一個很大的技術難點。所以，在現階段的多詢問機環境下工作的UHF RFID讀卡器，基本是工作于時分復用方式。在讀卡器中加入單刀多擲開關(Single Pole 4Throw，SP4T)，本機輪詢4個天線，可以取代另外的3個讀卡器，降低整個系統成本。
1 SP4T設計和仿真

1．1 SP4T的主要技術指標

    SP4T的主要技術指標有插入損耗、隔離度、開關時間、VSWR和功率容量。對于系統，要求SP4T的功率容量大于30 dBm，控制信號為1 kHz方波，插入損耗小于2 dB，VSWR小于1．5：1。

1．2 PIN結構和等效電路

    PIN管是在重摻雜的P層和N層之間加入一寬度較大的不摻雜本征I區，真正的本征區不可能實現，實際使用的PIN管I區多為低摻雜N區。I區使二極管級間電容減小，擊穿電壓提高。較寬的I區提高了二極管的反向擊穿電壓，使其功率容量增加。但同時使載流子渡越時間變長，阻抗變化緩慢，開關時間變長。I區面積增加時，導通電阻減小，導通功率容量加大，結電容上升，截止頻率下降，限制了系統的工作頻率和帶寬。當PIN管正偏時，對微波信號等效為一線性電阻，阻值的大小決定于偏置電流，接近于短路。反偏時，I區載流子耗盡，PIN管對微波信號等效為一恒定電容。其微波等效電路如圖1所示。

圖1中：Ri為耗散損失引入的電阻，由于其遠小于Cj的阻抗，常將其省略；Lp和Cp為引線電感和封裝電容，Lp和cp的存在使電路的高頻特性大大降低，所以頻率較高時，一般采用管芯直接搭建電路。

1．3 SP4T的電路結構

    基于PIN管的射頻切換開關有串聯式、并聯式和串一并聯結合式。設計中采用串一并聯結構以達到上述指標，其基本的電路結構如圖2所示。

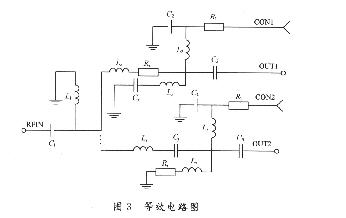

在SP4T中，四個通道完全一致，圖2中只畫出了第一、第二個通道。其中：R1，R2為直流偏置電阻，保證IN管工作于適當?shù)恼娏?；C1，C3，C5為隔直電容；L2，L3為射頻扼流電感，它們與C2，C3一起構成一個低通網絡，以阻止射頻信號進入電源；CONl和CON2為開關選擇控制信號，輸人為+5 V，-5 V方波信號。當CONl為-5 V，CON2為+5 V時，D1和D4導通，D2和D3截止，通道一打開，通道二到通道四關閉。導通時的PIN管等效為一很小的串聯電阻Rs，截止的PIN管等效為一電阻Rr和電容Cj的串聯，所以通道一打開，其余通道關閉時的等效電路如圖3所示。

1．4 主要元件選型和電路仿真

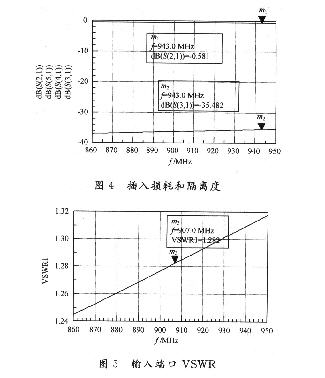

    分析電路可得，較小的Rs和Cj是獲得低插入損耗、高隔離度的必要條件，而電路的功率容量決定于PIN管的最大反向電壓和PDM，一般取中的最小值。綜合以上考慮，選取了MA-COM公司的MAP4P789，SC-79封裝。其參數為Vr=75 V，Cj=O．35 pF，Rs=1．5 Q 10 mA，封裝電感為0．6 nH，封裝電容為0．1 pF。將以上參數代入電路并用ADS仿真，如圖4，圖5所示。

由圖4可以看出，閉合通道的插入損耗在860～950 MHz之間小于1 dB，而各斷開通道由于電路對稱，其隔離度的曲線重合在一起，均大于34 dB。圖5的VSWR曲線隨頻率的升高而增加，主要是由于斷開通道反偏結電容的影響。對于直流偏置電路，主要是保證PIN管的正偏工作電流為10 mA，這里取限流電阻值為500 Ω。在控制電壓為5 V的情況下，能保證PIN管的10 mA工作電流。C1，C3，C5為隔直電容，一方面對860～950 MHz控制信號的衰減較小，另一方面對1 kHz控制信號的衰減較大。為了避免控制信號進入系統其他部分，這里取其電容值為20pF。C1和L1，C2和L2，C4和L3組成三個低通網絡，其截止頻率取決于控制信號的最高頻率。對于1 kHz的方波信號，取其上升時間為o．5μs，則其帶寬為BW=1／[2*tr(10％～90％)]=l／(2×O．5μs)=1 MHz，這里取C1，C2，C4的值為47 pF；L1，L2，L3的值為56 nH。該低通網絡在阻止高頻進入電源的情況下，可以保證控制信號加到各PIN管。

2 實測結果及誤差分析

    由于系統頻率不太高，考慮成本和生產因素，采用FR-4板材，完成電路并采用Agilent的網絡分析儀8712ET測試得其最大插入損耗為1．42 dB，最小隔離度為25 dB。相對于仿真結果，實際測試值有較大的惡化。主要原因有以下幾點：

    (1)仿真時采用的模型不精確。由于仿真模型是根據廠家給出的參數建立的，寄生電容和寄生電感值是經驗值，這與實際值有些差異。

    (2)各支路微帶線之間的耦合。由于各支路的公共接點連接在一起，各微帶線之間距離很近，閉合通道的信號耦合到臨近的兩個斷開通道，惡化了系統的插入損耗和隔離度。

    (3)多路開關的斷開通道較多。其反偏等效電容并聯在閉合通道上，導致了插入損耗較大，這也是多路開關路數不能太多的主要原因。

3 結 語

    串一并聯PIN管形式的電路是實現高速，寬帶，多路微波開關的最佳方法。通過對PIN管的仔細選型，電路的認真優化，可以進一步提高系統的帶寬，減小系統的插入損耗。
