以太網的二代身份證RFID系統應用研究
作者：史斌斌 王宜
來源：RFID世界網
日期：2009-04-23 10:03:23
摘要：實現一種嵌入式以太網的二代身份證RFID系統，給出以二代身份證為載體的局域網內射頻識別系統的應用模型；著重介紹硬件和軟件部分的設計思想及實現方法，分析系統軟件部分的測試結果，并指出系統的應用場合。
引 言
射頻識別是一種非接觸式的自動識別技術，目前已廣泛應用于物流、制造、公共信息服務等行業 ；而嵌入式系統的網絡化也已成為當今后PC時代的重要特征。因此，RFID技術與嵌入式以太網技術的結合已經成為學術研究的熱點之一 。
根據國內RFID應用現狀和市場需求，本設計通過讀取二代身份證中射頻芯片的全球唯一序列號UID，使用二代身份證代替?zhèn)鹘y(tǒng)只讀電子標簽，節省了制卡費用。
1 系統設計構思
具有以太網通信功能的讀寫器結構如圖1所示。
2 系統硬件設計
根據系統功能需求，將讀寫器硬件系統分為兩部分：讀寫模塊硬件中間件和具有以太網通信功能的主控系統。這樣設計不僅可以方便地將兩部分獨立制板調試，還可以減少這兩部分之間的信號干擾，并提高硬件模塊的復用性。
2．1 讀寫模塊硬件中間件
參考中間件的通用定義，結合嵌入式系統特點，設計了本讀寫模塊硬件中間件結構，如圖2所示。向下屏蔽了電子標簽、射頻基站芯片等硬件環境的差異，向上為RFID應用層提供標準的軟、硬件接口應用層的開發基于該接口進行，無需考慮RFID 的實現細節，且不管底層的硬件怎樣更新?lián)Q代，只需將中間件升級更新，并保持該中間件的對外接口定義不變，應用軟件幾乎不需做任何修改，從而提供了一個相對穩定的高層應用環境。
系統選用MF RC531作為射頻基站芯片。該芯片是NXP公司生產的應用于13．56 MHz非接觸式通信的高集成IC讀寫芯片系列中的一員。選用Freescale公司低價位、高性能的MC68HC908JB8(簡稱JB8)作為模塊微控制器，它通過SPI通信方式與射頻基站芯片MF RC531連接，控制其完成讀取電子標簽UID信息的工作。MFRC531支持SPI通信方式，在通信期間作為從機。控制芯片JB8內部并沒有集成SPI模塊，其通信功能由x／o 口軟件模擬完成。
(2)天線設計
RFID系統中，射頻基站芯片(如MF RC531)通過天線發射能量，并與電子標簽進行數據通信。天線的設計對通信的穩定性非常重要，本設計采用直接匹配天線法，電路設計如圖3所示。
主控系統與讀寫模塊通過SPI接口連接，獲取該模塊控制芯片內存中存儲的電子標簽信息，然后通過以太網通信接口將信息傳送給計算機管理系統處理。系統采用Freescale公司l6位MCU MC9S12NE64為主控芯片，其內部集成EMAC(Ethemet Media Access Controller，以太網媒體訪問控制器)和EPHY(Ethemet Phyrsical Transceiver，以太網物理層收發器)，可配合第三方TCWIP協議棧實現以太網的通信功能，從而實現單芯片的以太網連接方案。
3 系統軟件設計
系統的軟件設計主要包括讀寫模塊的軟件設計及嵌入式以太網的軟件設計兩部分。讀寫模塊主要實現對TYPE A & B電子標簽的UID識別；嵌入式以太網部分實現以太網的通信。
3．1 讀寫模塊軟件設計
讀寫模塊被設計成硬件中間件，為應用系統和電子標簽提供數據交互的接El。模塊微控制器MC68HC908JB8的主函數流程如圖4所示。
系統上電后首先執行MCU 以及相關模塊的初始化操作，然后進入主循環。如圖4所示，主循環中不斷地切換讀卡模式，以滿足讀取TYPE A & B兩種電子標簽UID的需求。一旦讀取成功，將UID賦給全局字節型數組變量Card_inform[]。Card_inform[0]存放電子標簽的類型，即“A”或“B”的ASCII碼，其后依次存放該類型的UID。主控系統可以通過讀寫模塊硬件中間件的SPI通信接口獲取Card inform[]中的內容，獲取完畢后JB8將Card_inform[]數組清零。對RC531的復位和寄存器初始化操作原本放置在主循環之前，即每次JB8復位后只執行一次。但是在實際測試過程中，當RC53l長時間運行后會出現不穩定的情況，因此將這兩步操作放在主循環中，以提高系統的魯棒性。
3．2 嵌入式以太網模塊軟件設計
MC9S12NE64內部集成的EMAC和EPHY模塊可以實現數據鏈路層的功能[5]。為實現以太網的通信，設計了一個無需操作系統的精簡嵌入式TCP／IP協議棧，實現了MC9S12NE64的以太網接入功能。移植協議棧時，只要對驅動實現部分進行修改，保持調用接口不變，上層協議就可以不作改動。整個協議棧以循環方式運行，MC9S12NE64以中斷方式接收以太幀，協議棧對接收到的以太幀自底向上進行過濾，并作相應處理。各層設計如下：
① 鏈路層— —MC9S12NE64 以太網驅動，ARP協議；
② 網絡層—— IP協議，ICMP回顯應答服務；
?、?nbsp;傳輸層——UDP協議。
3．3 TYPE A&B電子標簽的UID識別測試
圖5給出了識別TYPE A & B兩種電子標簽UID的測試結果。
PC機主動發送包含通信命令的UDP數據報給讀寫器。讀寫器接收到該數據報后，將獲取的最新UID信息通過UDP協議返回給PC主機。測試的各項具體參數如表l所列。
在沃爾瑪?shù)却笮蜕痰甑拇罅ν苿?dòng)下，RFID技術在很多行業開始得到應用，并且這個趨勢愈演愈烈。然而在我國這樣一個人口眾多、擁有大量廉價勞動力的國家，電子標簽的成本成為RFID普及的一個制約因素。本文介紹的RFID系統以第二代身份證代替?zhèn)鹘y(tǒng)只讀電子標簽，為解決這一問題提供了參考。通過與嵌入式以太網技術的結合，研究以二代身份證為載體的局域網內RFID系統的應用方法，不僅為現有只讀電子標簽管理系統的升級提供了一種參考模型，而且擴展了二代身份證的使用范圍，實現了一卡多用。
射頻識別是一種非接觸式的自動識別技術，目前已廣泛應用于物流、制造、公共信息服務等行業 ；而嵌入式系統的網絡化也已成為當今后PC時代的重要特征。因此，RFID技術與嵌入式以太網技術的結合已經成為學術研究的熱點之一 。
根據國內RFID應用現狀和市場需求，本設計通過讀取二代身份證中射頻芯片的全球唯一序列號UID，使用二代身份證代替?zhèn)鹘y(tǒng)只讀電子標簽，節省了制卡費用。
1 系統設計構思
具有以太網通信功能的讀寫器結構如圖1所示。
圖1 具有以太網通信功能的讀寫器結構
2 系統硬件設計
根據系統功能需求，將讀寫器硬件系統分為兩部分：讀寫模塊硬件中間件和具有以太網通信功能的主控系統。這樣設計不僅可以方便地將兩部分獨立制板調試，還可以減少這兩部分之間的信號干擾，并提高硬件模塊的復用性。
2．1 讀寫模塊硬件中間件
參考中間件的通用定義，結合嵌入式系統特點，設計了本讀寫模塊硬件中間件結構，如圖2所示。向下屏蔽了電子標簽、射頻基站芯片等硬件環境的差異，向上為RFID應用層提供標準的軟、硬件接口應用層的開發基于該接口進行，無需考慮RFID 的實現細節，且不管底層的硬件怎樣更新?lián)Q代，只需將中間件升級更新，并保持該中間件的對外接口定義不變，應用軟件幾乎不需做任何修改，從而提供了一個相對穩定的高層應用環境。
圖2 讀寫模塊硬件中間件結構
系統選用MF RC531作為射頻基站芯片。該芯片是NXP公司生產的應用于13．56 MHz非接觸式通信的高集成IC讀寫芯片系列中的一員。選用Freescale公司低價位、高性能的MC68HC908JB8(簡稱JB8)作為模塊微控制器，它通過SPI通信方式與射頻基站芯片MF RC531連接，控制其完成讀取電子標簽UID信息的工作。MFRC531支持SPI通信方式，在通信期間作為從機。控制芯片JB8內部并沒有集成SPI模塊，其通信功能由x／o 口軟件模擬完成。
(2)天線設計
RFID系統中，射頻基站芯片(如MF RC531)通過天線發射能量，并與電子標簽進行數據通信。天線的設計對通信的穩定性非常重要，本設計采用直接匹配天線法，電路設計如圖3所示。

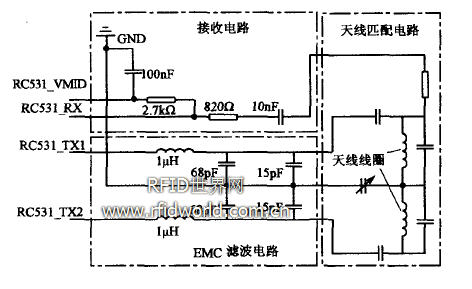

圖3 射頻天線電路原理
主控系統與讀寫模塊通過SPI接口連接，獲取該模塊控制芯片內存中存儲的電子標簽信息，然后通過以太網通信接口將信息傳送給計算機管理系統處理。系統采用Freescale公司l6位MCU MC9S12NE64為主控芯片，其內部集成EMAC(Ethemet Media Access Controller，以太網媒體訪問控制器)和EPHY(Ethemet Phyrsical Transceiver，以太網物理層收發器)，可配合第三方TCWIP協議棧實現以太網的通信功能，從而實現單芯片的以太網連接方案。
3 系統軟件設計
系統的軟件設計主要包括讀寫模塊的軟件設計及嵌入式以太網的軟件設計兩部分。讀寫模塊主要實現對TYPE A & B電子標簽的UID識別；嵌入式以太網部分實現以太網的通信。
3．1 讀寫模塊軟件設計
讀寫模塊被設計成硬件中間件，為應用系統和電子標簽提供數據交互的接El。模塊微控制器MC68HC908JB8的主函數流程如圖4所示。
系統上電后首先執行MCU 以及相關模塊的初始化操作，然后進入主循環。如圖4所示，主循環中不斷地切換讀卡模式，以滿足讀取TYPE A & B兩種電子標簽UID的需求。一旦讀取成功，將UID賦給全局字節型數組變量Card_inform[]。Card_inform[0]存放電子標簽的類型，即“A”或“B”的ASCII碼，其后依次存放該類型的UID。主控系統可以通過讀寫模塊硬件中間件的SPI通信接口獲取Card inform[]中的內容，獲取完畢后JB8將Card_inform[]數組清零。對RC531的復位和寄存器初始化操作原本放置在主循環之前，即每次JB8復位后只執行一次。但是在實際測試過程中，當RC53l長時間運行后會出現不穩定的情況，因此將這兩步操作放在主循環中，以提高系統的魯棒性。
3．2 嵌入式以太網模塊軟件設計
MC9S12NE64內部集成的EMAC和EPHY模塊可以實現數據鏈路層的功能[5]。為實現以太網的通信，設計了一個無需操作系統的精簡嵌入式TCP／IP協議棧，實現了MC9S12NE64的以太網接入功能。移植協議棧時，只要對驅動實現部分進行修改，保持調用接口不變，上層協議就可以不作改動。整個協議棧以循環方式運行，MC9S12NE64以中斷方式接收以太幀，協議棧對接收到的以太幀自底向上進行過濾，并作相應處理。各層設計如下：
① 鏈路層— —MC9S12NE64 以太網驅動，ARP協議；
② 網絡層—— IP協議，ICMP回顯應答服務；
?、?nbsp;傳輸層——UDP協議。
3．3 TYPE A&B電子標簽的UID識別測試
圖5給出了識別TYPE A & B兩種電子標簽UID的測試結果。

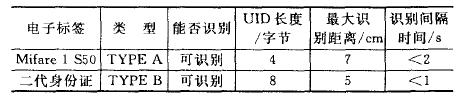

PC機主動發送包含通信命令的UDP數據報給讀寫器。讀寫器接收到該數據報后，將獲取的最新UID信息通過UDP協議返回給PC主機。測試的各項具體參數如表l所列。
圖4 讀寫模塊主函數流程

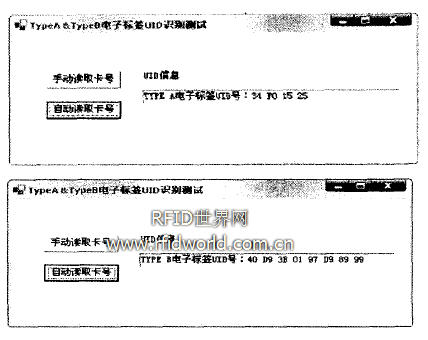

圖5 TYPE A&B電子標簽的UID識別測試結果
在沃爾瑪?shù)却笮蜕痰甑拇罅ν苿?dòng)下，RFID技術在很多行業開始得到應用，并且這個趨勢愈演愈烈。然而在我國這樣一個人口眾多、擁有大量廉價勞動力的國家，電子標簽的成本成為RFID普及的一個制約因素。本文介紹的RFID系統以第二代身份證代替?zhèn)鹘y(tǒng)只讀電子標簽，為解決這一問題提供了參考。通過與嵌入式以太網技術的結合，研究以二代身份證為載體的局域網內RFID系統的應用方法，不僅為現有只讀電子標簽管理系統的升級提供了一種參考模型，而且擴展了二代身份證的使用范圍，實現了一卡多用。
