微波和RF測量設備的特點是簡化依靠通用串行總線(USB)與外部個人電腦(PC)或網絡的遠程連接。為了測試RF功率，這種遠程測量能力可以為從技術員到工程師的各種用戶提供廣泛應用。

　　與主機不同，USB功率計/傳感器的結合不需要母設備，它能提供真實重量并節省空間，所以打破了傳感器和功率計的傳統排列方式。USB功率計通常能通過USB電纜與主機電源相連進行工作，節省了功率(圖1)。

　　USB功率計減少了用來處理可交換功率傳感器和電纜長度的需求，以及每個功率傳感器對應的精確功率參考源的標度。當然，USB電纜生產有各種各樣的長度，但自從USB電纜中傳輸?shù)男畔⒘鳛閿?shù)字式而不是模擬式后，與多種電纜插入損耗、噪聲和射頻干擾(RFI)的相關問題都減少了。在某些應用中，USB可以替換通過通用接口總線(GPIB)電纜連接的自動操作系統。這些沉重的電纜引進于30年前，比USB電纜有著更加嚴格的長度限制。實際工作于儀器間的USB電纜大約為5 m(16.5 ft)，而在沒有補充硬件情況下GPIB電纜的實際極限為2m(6ft.)。在固定測試安裝中，有一個正在增長的趨勢是利用Ethernet局域網(LAN)的連通性，有時是以儀器操作局域網擴展(LXI)設備的形式；然而，這種解決方法也因LAN電纜無法承載直流電源而受到限制。

　　在選擇USB或其他功率計的問題上，應該記住RF功率測量的兩個基本類型平均功率和峰值功率，并不是所有的功率計都能測量兩種功率類型。平均功率測量方法提供了經過一段時間的單個數值，由測量儀器定義，最簡單的術語描述為信號的熱效應。峰值功率或“脈沖整形”通常是一種“功率對時間”測量方法，并不簡單的是對那一時刻最高功率等級的測量。

　　峰值功率測量也能用來得到平均功率和功率的統計函數，例如功率互補累積分布函數(CCDF)。如果信號的脈沖調制和占空因數很低的話，這對平均功率測量是一個更好的選擇。在這些情況下，對精確測量來說平均功率的數值可能過小，或由于平均期的時限對信號并不適當可能造成測量的平均功率波動。如果信號的占空因數不恒定那么平均功率測量也并不可靠。這可能在具有自動請求重復錯誤數據(ARQ)和有限誤差概率的系統中發生。

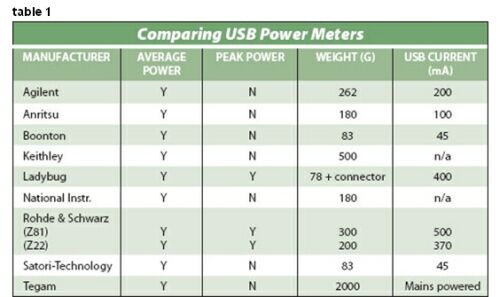

　　功率計提供峰值功率測量更加通用，那些僅提供平均功率的一般花費較少，如果是USB儀器的話，從主機上獲取的功率更少。這種更低的功率消耗延長了電池的壽命，但卻仍然提供了精確測量能力(見表1)。

　　通常有對測量系統距離超過USB連接5m標準極限的需求。幾乎所有的便攜式計算機、臺式計算機和一些個人數字助理(PDA)都提供USB插口。USB連通性也能提供具有相對低功率消耗的多路傳感器系統。這一點對保持移動設備的電池壽命非常重要。偶爾會有更大范圍的要求。通過結合USB和互聯網技術，這也變?yōu)榭赡?。一些測量已經在國家之間或大洲之間進行。當如舉例的功率計出現時，其他傳感器，從鍵盤到照相機都可以替換或加入他們。

　　采用現成的技術，多路傳感器可連接到一臺使用標準USB hub的計算機上。一般地，提供多達八個USB插口，占用了主機的單個USB端口。許多USB hub也能通過采用外部電源的主機沿USB增加電源。級聯多路hub允許同時連接127個設備。利用5個串聯hub，電纜的長度也可被延長到30m(98ft)，盡管除了臨時的解決方法以外USB以這個長度工作是不實際的。

　　對于更遠的距離，單個USB連接可以利用USB擴展器進行增加。RJ-45連接器的5號(LAN)電纜可用于連接兩個適配器和建立距離大約50m(164ft)遠的連接。一些擴展器僅有20mA電流消耗。如果需要更多的端口或為了注入附加直流電源，那么可以使用一個hub，但有些器件在連接的遠程端提供4個USB端口。光纖電纜也容易作為連接媒介利用，盡管光纖電纜的兩端必須被獨立供電。在某些額外的銅不方便的場合光纖電纜的使用是有利的，例如天線。采用多模光纖和單模光纖連接距離可以增加到500m(1,640ft)和10km(6.2miles)。所有列舉的USB擴展器設備型號都是由Icron Technologies公司(www.icron.com)生產的。  　　

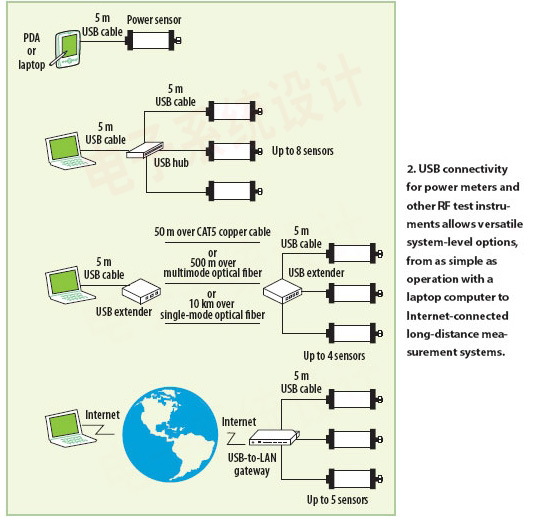

　　在提供LAN的地方，具有靜態互聯網協議(IP)地址的LAN-USB橋或適配器，例如AnywhereUSB就可以使用(圖2)。這就給了讀物一個穿越國界的機會，且在測量站點并不需要主機。

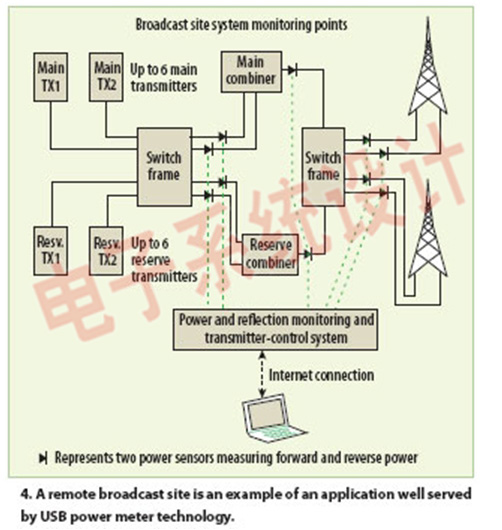

　　當要求非常高的可靠性等級并且不能通過用戶電子設備達到時，傳統解決方法也是必要的。一個典型應用可能為遠程廣播站點。這些站點包括一些主群組和備用發射機(圖4)。

作者：Craig Allardice，Tony Lymer , Satori Technology公司，Email: craig.allardice@satori-technology.com
