1. 引 言

新疆地區石油資源豐富，石油資源分布廣泛，油井與集中存儲區域距離很遠，因此需要油罐車將各地開采的石油運輸?shù)郊械拇鎯^(qū)，然后再通過管道輸送到內地。在石油運輸?shù)倪^程中，由于當?shù)氐貜V人稀，人民生活不富裕，因此養成了靠油吃油的傳統，盜油現象十分普遍，運輸車隊因此損失巨大?；谶@種情況，車隊希望能夠開發一種監控裝置，可以控制油罐車的每日裝卸油次數、在非規定區域不得卸油等。

2. 電子鎖的方案設計

基于上述考慮，本設計采用區域允許方案，即油罐車只有在進入指定區域之后才被獲準可以進行裝/卸油操作，而在其他任何地域，均不可進行這樣的操作，否則視為盜油。在此基礎上采用無線射頻技術，利用小區廣播的方式在裝/卸油區域內發布電磁信號，當油罐車進入此區域以后，安裝在油罐上的監控裝置會自動響應控制臺的射頻信號并與主控制臺進行身份驗證、操作允許等動作，具體操作過程見第三章。并通過人工方式操縱閥門扳手打開出油口門。在數據上傳方面，由于存在多臺車并行出發以及數據操作實時性等要求，因此采用USB（Universal Serial Bus）通用串行總線接口將控制臺信息上傳到PC 終端，并通過一個應用軟件來匯總信息，實現車輛信息管理。

3. 硬件系統設計

本設計的硬件包括了機械動作模塊、射頻天線模塊、控制器模塊和USB 接口模塊等四個部分[1]，如圖2 所示：

當油罐車進入到儲油區時，安裝在出油閥門的射頻天線響應由控制器發出的射頻信號，通過ShockBurstTM 方式建立連接，油罐車將存儲在內部EEPROM 中的16 位ID 上傳到控制端，然后由控制器將此ID 通過USB 口傳輸至PC 機，上位機軟件計算出此ID 所對應的車輛信息，如果正確則返回1，確認車輛可以開啟閥門，此時控制器收到確認信息后，控制直流電機正轉，將閥門鎖打開，閥門即可常規操作。

3.1 機械機構設計

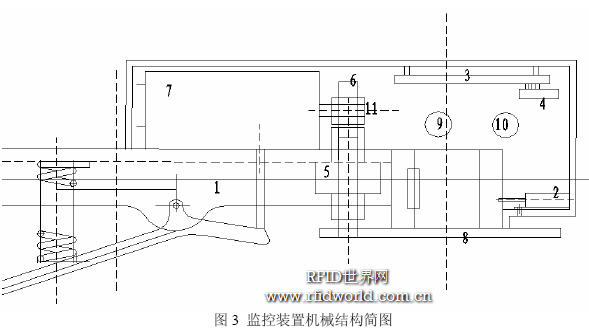

機械部分的設計采用LR260 型直流電機，電壓范圍為DC1.2-12V，步進電機采用20BYG型，工作于DC3.0-12V，全部的機械結構簡圖如圖3 所示：

機械動作過程為當射頻天線4 接收到確認信息后，3 控制電路3 響應按鍵9 的中斷，開啟直流電機7 正轉，帶動齒輪11 正向轉動，拉動齒條6 向上提起，使鎖芯從閥門墊片8 中拔出，從而扳手1 可以轉動閥門。當卸油完畢，按下關閉按鍵10，此時控制電路3 使直流電機1 反轉，將鎖芯6 插入閥門墊片8 中，鎖住扳手1。當需要進行修理或拆卸的時候，需要控制步進電機2，使得鎖銷打開，從而可以將整個機構拆下來。

3.2 射頻天線設計
RFID（Radio Frequency Identification）無線射頻技術，是80 年代起走向成熟的一項非接觸式自動識別技術，它利用射頻方式進行非接觸式雙向通信，以達到自動識別并交換數據的目的[2]。它通過射頻信號自動識別目標對象并獲取相關數據，識別工作無需人工干預。因此RFID 技術具有很多突出的優點防水、防磁、耐高溫、無機械磨損、壽命長、讀取距離大、標簽上數據可以加密、存儲數據容量更大、存儲信息更改自如等。

本設計中的射頻天線模塊使用基于2.4GHz 超高頻的nRF2401 芯片，工作于2.4—2.5HzISM 頻段，采用ShockBurstTM 收發模式，它使nRF2401 能夠處理射頻協議，在配置完成后，在nRF2401 工作的過程中，只需改變其最第一個字節中的內容，就可以實現接收模式和發送模式之間切換。其電源來自車載蓄電池[3]。

由于電磁干擾對射頻天線起著決定性的影響，因此，在設計PCB 的過程中采用將高頻放大、混頻、解調、本振等部分分開，數字地與模擬地分離，盡量減小信號環路面積，并與相應的濾波電路的地線就近相接，全PCB 版敷銅，在合適位置開過孔等方式，盡量減少電磁干擾[4]。

3.3 閱讀及控制器設計
閱讀器采用帶有EEPROM 的AT89S8252 單片機，采用地址、數據和控制三總線方式，串行方式讀取nRF2401 發送過來的16 位ID 信息，并將其存儲于EEPROM 中，然后通過ISP1581 采用USB2.0 的Bulk Only 方式上傳到PC 終端。

對直流電機的控制包括正轉、反轉和時間控制。由于動作距離短，因此對時間的要求比較嚴格，正/反轉一次的時間為1.2 秒，單片機的P2.0 引腳寫1 表示電機正轉1.2 秒，寫0表示反轉1.2 秒。步進電機用于控制閥門扳手頭部的鎖銷，當需要對裝置進行修理、拆卸時，需要控制閱讀器向射頻天線寫8 位開啟密碼，然后通過與控制器中EEPROM 中的密碼相比對，正確步進電機正轉，打開鎖銷。

3.4 USB 接口
USB 接口采用PHILIPS 公司生產的ISP1581 芯片，該芯片是不帶微處理器的專用USB接口芯片，完全符合USB 2.0 規范，并為基于微控制器或微處理器的系統提供了高速USB通信能力[5]。USB 接口與控制器設計為一塊電路板，這樣做的目的是減少系統故障可能以及降低成本，并且接口簡便，提高數據傳送速率。

接口采用USB2.0 協議，采用Mass Storage 子類協議，用Bulk Only 傳輸方式。AT89S8252使用控制0 通道對ISP1581 進行配置，配置的寄存器包括了需要預置初值的寄存器、數據流寄存器和常規寄存器。需要預置初值的寄存器有:地址寄存器、方式寄存器、中斷配置寄存器、中斷使能寄存器。數據流寄存器有:端點MaxPacketSize 寄存器、端點索引寄存器、控制功能寄存器、端點類型寄存器、短包等。定義的常規寄存器有:幀數目寄存器、測試方式寄存器等[6]。

4. 軟件開發

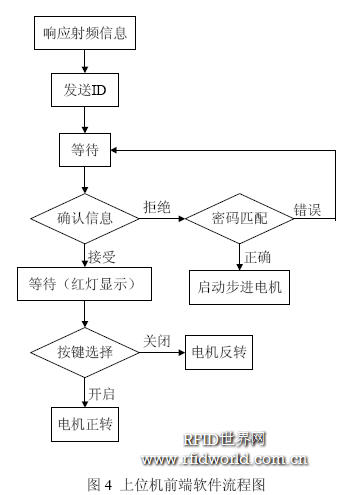

整個的軟件包括下位機和上位機兩部分，包括了射頻收發、電機控制、USB 接口、WDM驅動和應用程序等，其中射頻收發、電機控制、USB 接口控制屬于下位機模塊，其流程圖如圖4 所示：

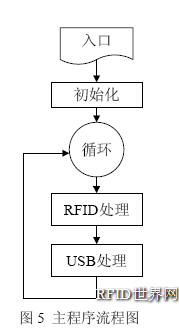

下位機的主要功能是確保正確的ID 被發送并保證在接收確認信息后可以正確操作直流電機和步進電機。上位機包括了射頻收發、USB 接口、WDM 驅動和應用程序，其中射頻收發和USB 接口程序處于閱讀器上，用于上位機前端，全部程序包括Mainloop.c、Init_system.c、Usb.h、Charp9.c、Isr_RFID.c、Isr_USB.c、AT89S52.h、nRF 2401.h、ISP1581.h 等，其中Isr_RFID.c負責處理射頻收發，而Isr_USB.c 負責處理USB 接口數據傳輸[6-7]。主程序流程圖如圖5 所示：

USB 的驅動程序采用典型的WDM（Windows Driver Model）Windows 驅動程序模型結構[8]，在VC 環境下使用DriverStudio2.9 開發，其功能是正確采用Mass Storage 協議配置USB接口芯片ISP1581，提供USB 接口硬件和應用程序之間的橋梁。應用程序采用VB 語言開發，采用ADODC 控件和DATAGRID 控件與ACCESS 數據庫連接[9]，管理大約600 臺油罐車的ID、駕駛員信息、進出儲油區的時間和次數等信息。

5. 系統試驗和測試

系統于2007 年初開發完畢，送往新疆地區實地測試，測試的內容包括通信距離、溫度對系統的影響、車輛顛簸對系統的影響、污染的影響等幾項。nRF2401 的理論通信距離為200 米，但是在包括電磁干擾、功率影響等干擾下，其實際測試的距離大概為150 米，即在150 米以后有丟失數據的現象，但是在100 米范圍內完全可以做到不丟失數據，而一個油罐的范圍為89 米，因此可以保證數據完成和準確。由于新疆地區晝夜溫差大，因此進行了晚間的試驗，結果表明在零下30○C 的環境下可以正常工作。污染的影響，用石油將出油口的監控裝置糊住，然后再50 米處和150 米處測試其性能，試驗表明完全不受影響。 最后是顛簸試驗，由于整個測試過程中油罐車一直在工作，因此經受住了大概一個星期的考驗，結果表明其能夠承受新疆地區復雜的路況和天氣情況。

6. 總結

整個設計于2006 年10 月份開始，到2007 年2 月開發完畢。系統采用了目前比較流行的兩種技術，即無線射頻技術和USB 技術，用C 語言開發了全部的固件程序，用基于VC的DriverStudio2.9 開發了USB 的WDM 驅動程序，使用VB 語言開發了基于ACCESS 數據庫的應用程序，經驗證表明系統可以可靠的運行。

參考文獻
[1]張益強，鄭銘，張其善．遠距離無源射頻識別系統設計[J]．遙測遙控，2004.7：2～3．
[2][德]Klaus Finkenzeller 著．射頻識別（RFID）技術——無線電感應的應答器和非接觸IC 卡的原理與應用[M]．電子工業出版社，2002：5～7．
[3]NORDIC Semiconductor．Single Chip 2.4GHz Transceiver nRF2401A [J]．DATASHEET，2004：17～18．
[4]范博．射頻電路原理與實用電路設計 [M] ．北京：機械工業出版社，2006：249～250．
[5]馬偉．計算機USB 系統原理及其主/從機設計[M]．北京航空航天大學出版社，2004：108～116．
[6]周立功等．PDIUSBD12 USB 固件編程與驅動開發[M] ．北京：北京航空航天大學出版社，2002：177～201．
[7]先鋒工作室．單片機程序設計實例[M] ．北京：清華大學出版社，2004：300～302．
[8][美]Chris Cant 著． Windows WDM 設備驅動程序開發指南[M] ．馬莉波，，孫義，國雪飛，等譯，北京：機械工業出版社，2004：323～324．
[9]楊晶．VB6.0 程序設計教程與實訓 [M] ．北京：科學出版社，2006：102～118．
