一、系統概述：

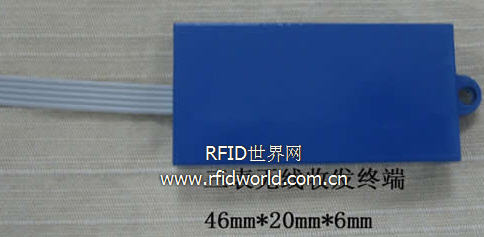

    1． 在每家每戶安裝一個SL2436a模塊（傳輸距離要求很遠時可使用簡化功能的SL2436B模塊，我們用SL2436b表示），每一個SL2436a模塊都有一個自己的編號，這個編號可以是廠家出廠時已經燒制在芯片中的，不可更改的4個字節（40億）的唯一編號，也可是用戶自己編的號。SL2436a模塊通過TTL電平與水電氣表相連接；模塊供電可使用3V電池供電，或其他直流電源(要求電源文波系數 < 10 mV---測試方法為靜態測試)；現有模塊包括天線和塑料封裝在內的尺寸大小一般為30 x 52 x 5mm, 可以根據需要進行調整。模塊外引電源線和數據線與三表相連接。

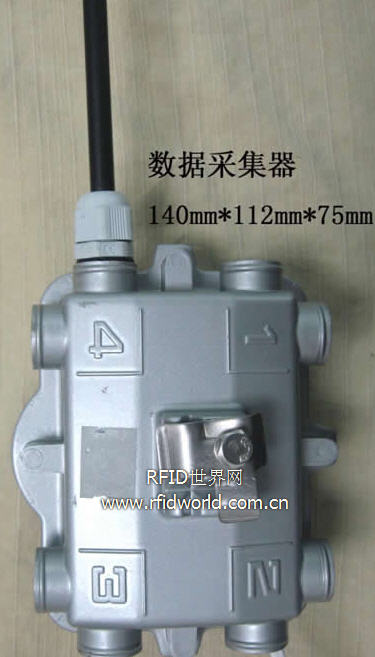

    2． 在小區范圍內，根據需要和具體情況，設立若干個水電氣表的數據采集中心點，該采集模塊由SL2436B模塊構成，他們可以根據需要帶有RS485或RS232接口，或GPRS轉發模塊，它們負責與一定區域內的SL2436a或SL2436b模塊進行數據通信，包括采集與SL2436a/SL2436b模塊相連接的水電氣表的度數等數據，并下達控制水電氣表工作的指令；SL2436B模塊使用便于安裝的和防水封裝的外殼，大小為140 x 112 x 70mm，其天線尺寸大小可根據需要選用，建議使用與現有防水殼體匹配的100 mm 的小辮狀天線，必要時也可選用480mm x 20 mm 和1200mm x 32mm 的柱狀天線，以及120 x 240 x 40mm 的板狀天線。它們的安裝位置比較靈活，可按在大樓外墻壁上，與需要采集的建筑物相對，也可安裝在小區照明電桿上，或者屋頂上。每一個采集點負責采集幾十到幾百個，甚至上千個水電氣表的數據，具體采集數量的多少，取決于小區的建筑環境和具體情況。

    3． 將這些數據采集中心點使用無線或有線的方式連接起來，形成一個局域網絡，并通過GPRS或互聯網與收費中心連接起來。

    4． 根據水電氣表數據采集的不同方式，例如，一般民用水電氣表可能按月采集，而工業用表可能需要隨時采集，SL2436a/SL2436b處于周期性工作狀態，例如每秒鐘或每一分鐘醒來一次（具體工作周期可根據具體需要進行設置），醒來的一瞬間，等待接收喚醒信號，如果接收到喚醒信號，則SL2436a/SL2436b將與網絡節點SL2436B建立起無線通信聯系，并在短時間內完成數據采集和控制命令的傳輸，如果沒有接收到任何喚醒信號，則模塊將繼續處于周期性睡眠狀態。

    5． 為了避免碰撞和更有效地進行數據傳輸，在每一個SL2436a/SL2436b向SL2436B數據采集模塊發送數據前，將首先對它所使用的信道進行監聽，確保沒有其它SL2436a模塊使用，否則它將延時一個短的時間在發送，以避免碰撞；同時，在SL2436a/SL2436b被喚醒以后，將按照自身的身份碼編號，采取預先安排好的不同的時延來發送信號。

    6． 使用SL2436B數據采集模塊，將按照預先設定的時間周期采集到的，來自所有它管轄范圍內的SL2436a/SL2436b的數據，進行打包，并通過如下幾種方式傳給監控中心：

    A. 在每一個SL2436B中，安裝一個GPRS或 CDMA1X終端模塊，利用移動通信網傳往管理計費中心，或其它指定地點；

    B. 利用SL2436B模塊自身的無線數據中轉功能，將所有SL2436B所采集到的數據匯集到某一個采集節點，再通過其它有線或無線的網絡傳往管理計費中心，包括互聯網，寬帶網或移動網；個別聯網不方便的數據采集點，可單獨使用一個GPRS或 CDMA1X終端模塊直接傳輸。

    C. 利用485總線將一個小區的所有SL2436B采集點連接在一起，然后再通過其它有線或無線的網絡傳往管理計費中心，包括互聯網，寬帶網或移動網。

    二、產品圖片：
