拆解RFID黑科技:四大核心部件,秒懂運作玄機!
RFID系統的組成通常
包括哪幾個核心部分?

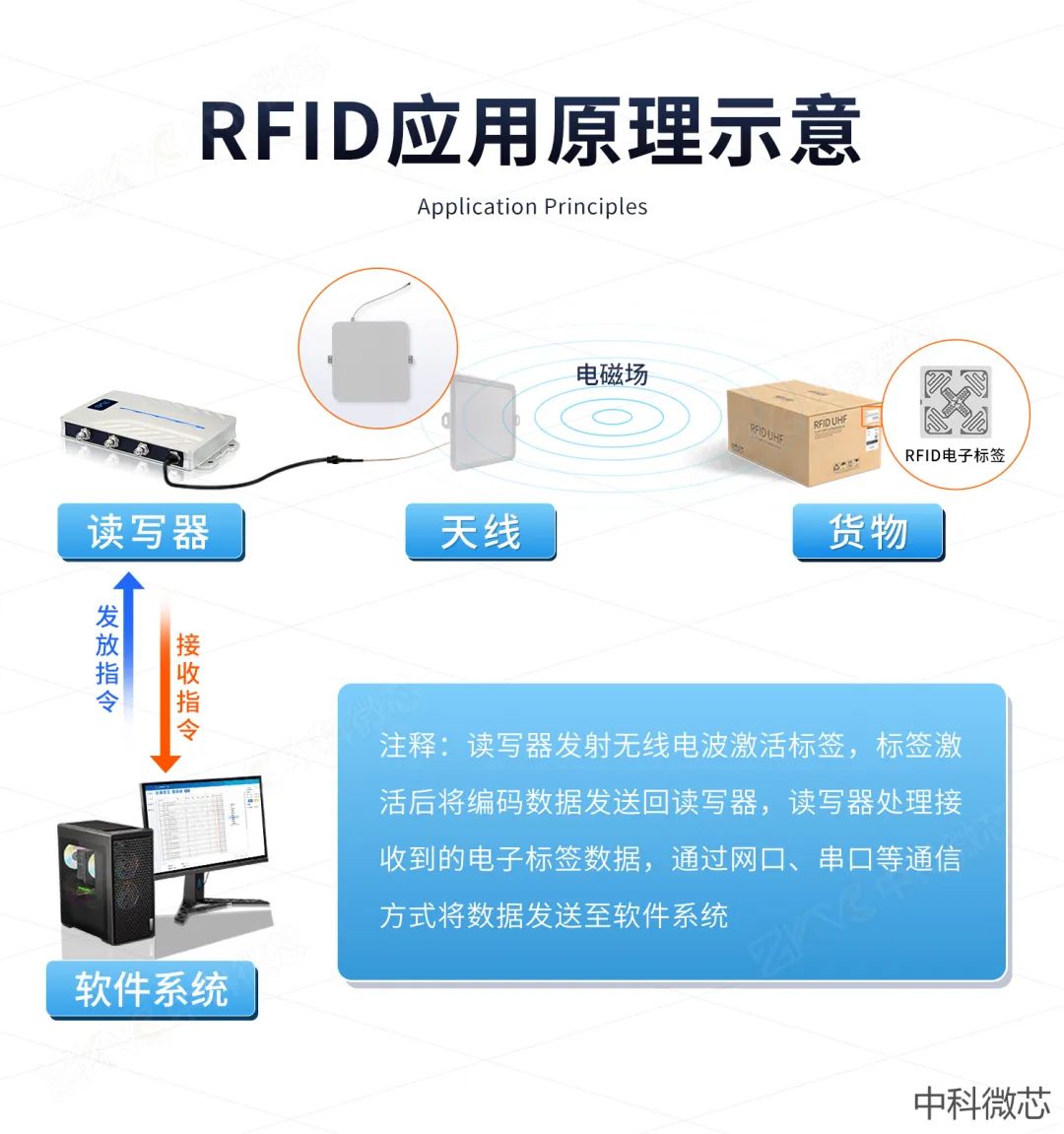

答:RFID系統主要由電子標簽、讀寫器、天線、后臺系統四部分組成
1
電子標簽
? 定義:承載數據的微型芯片,用于存儲目標對象信息。
? 組成:一般由耦合元件及芯片組成,帶有線圈、天線、存儲器與控制系統,有些是無源的(即不含電池,通過讀取器的射頻能量供電),有些則是有源的(即含有電池,可以主動發送信號)。
? 功能:每個標簽具有唯一的電子編碼,附著在物體上以標識目標對象,內部芯片可以存儲如物品的生產日期、產地、批次等數據。
2
讀寫器
? 定義:讀?。ㄓ袝r還可以寫入)標簽信息的設備,可以設計為手持式或固定式。
? 組成:通常由耦合模塊、收發模塊、控制模塊和接口單元組成。
? 功能:
● 能量供應:對于無源RFID標簽,讀寫器通過發射射頻信號為標簽提供能量,激活標簽并使其發送存儲在芯片中的信息。
● 數據讀取與寫入:讀寫器可以讀取標簽中的信息,并根據需要對標簽進行寫入操作,更新標簽中的數據。
● 數據處理與傳輸:讀寫器讀取到的標簽信息需要進行解碼和處理,然后通過有線或無線的方式傳輸?shù)胶笈_數據庫或應用系統中進行進一步的處理和應用。
3
天線
? 定義:在標簽和讀寫器之間傳遞射頻信號的裝置。
? 類型:有些RFID系統由一根天線完成發射和接收任務,有些RFID系統將用于發射和接收的天線分開裝置。
? 功能:作為信號傳輸介質,在標簽和讀寫器之間建立射頻信號連接,實現數據的無線傳輸。

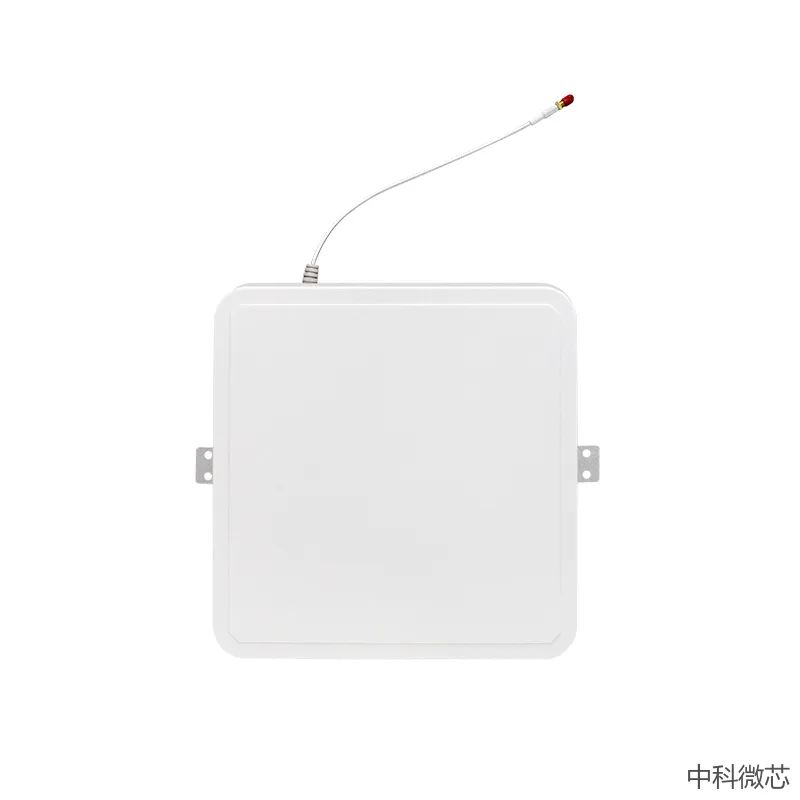

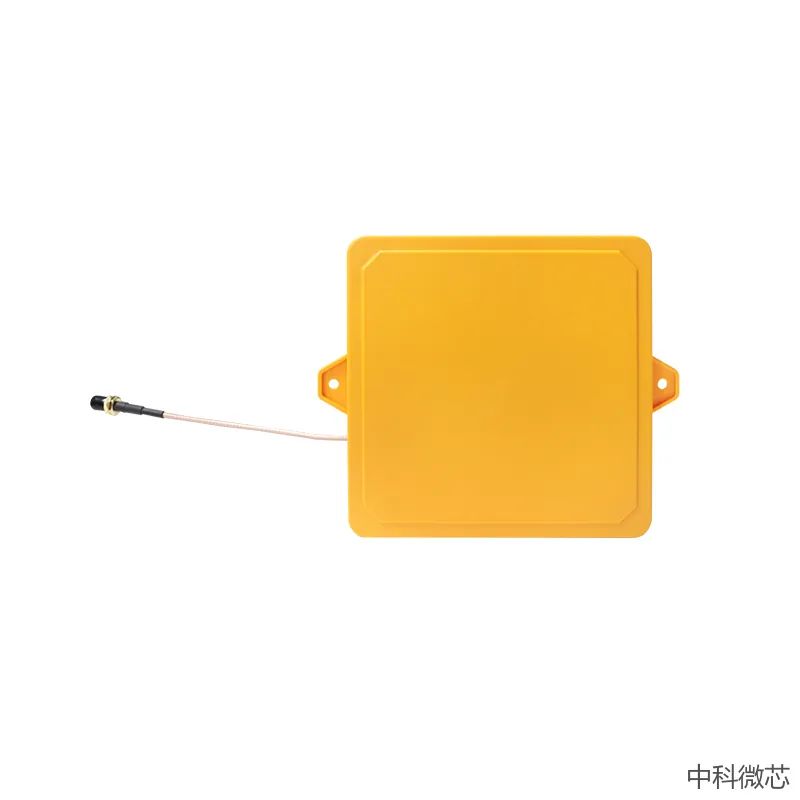

RFID天線
天線
4
后臺管理系統
? 定義:處理采集到的數據,實現具體的業務邏輯(如庫存管理)的系統。
? 組成:通常包括數據庫、服務器、應用軟件等部分。
? 功能:
①、數據管理:對接收到的標簽數據進行管理,包括數據的存儲、查詢、統計等。
②、業務邏輯處理:根據業務需求對接收到的數據進行邏輯處理,如物品的入庫、出庫、盤點等,實現業務流程的自動化。
③、系統集成與擴展:可以與其他企業信息系統進行集成,如ERP、WMS等,實現數據的共享和業務的協同,同時具有良好的擴展性,可以根據企業的實際需求進行定制開發。
